คำอธิบายของเครื่องตัดม้วน:

เครื่องตัดคอยล์หรือที่รู้จักในชื่อ Vertical Slitting Lines ได้รับการออกแบบมาเพื่อการตัดขดลวดที่ทำจากวัสดุต่างๆ อย่างแม่นยำตามความกว้างที่ระบุ ตามความต้องการการผลิตของลูกค้า และสำหรับการพันขดลวดขั้นสุดท้ายเป็นขดลวด ขดลวดตัดโลหะสำเร็จรูปถูกนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมการผลิตหม้อแปลงไฟฟ้า การผลิตมอเตอร์ การเชื่อมท่อ การผลิตยานยนต์ และการขึ้นรูปเย็น มักจะได้รับการประมวลผลเพิ่มเติมเพื่อใช้ในการผลิต

เครื่องตัดสายสามารถแบ่งออกเป็นเครื่องตัดงานหนักสำหรับแผ่นหนา เครื่องตัดทั่วไปสำหรับแผ่นขนาดกลางและหนา และเครื่องตัดเหล็กที่เรียบง่ายและเบา ทั้งนี้ขึ้นอยู่กับความหนาของขดลวด

ตามความต้องการการผลิตที่แตกต่างกันสามารถแบ่งออกเป็นเครื่องตัดปรับระดับที่มีความแม่นยำสูง เครื่องตัดความเร็วสูงหัวตัดคู่ และเครื่องตัดพร้อมโล่ป้องกัน

เครื่องตัดเหล็กม้วนประมาณ 850 มม

เครื่องตัดเหล็กม้วน KINGREAL 850MM หมายถึงกลุ่มเครื่องตัดสำหรับการประมวลผลขดลวดโลหะที่มีความกว้างสูงสุด 850 มม. หรือเรียกอีกอย่างว่าเครื่องตัดม้วนทองแดง 850 มม.

นอกเหนือจากความกว้าง 850 มม. แล้ว กลุ่มเครื่องตัดคอยล์ของ KINGREAL ยังสามารถประมวลผลคอยล์ที่มีความกว้าง 1350 มม. 1600 มม. และ 2000 มม. โดยมีความหนาโดยทั่วไปตั้งแต่ 0.3-3 มม. และสามารถปรับแต่งให้ตรงตามความต้องการการผลิตของลูกค้าได้

ข้อกำหนดทางเทคนิค

กระบวนการทำงาน:

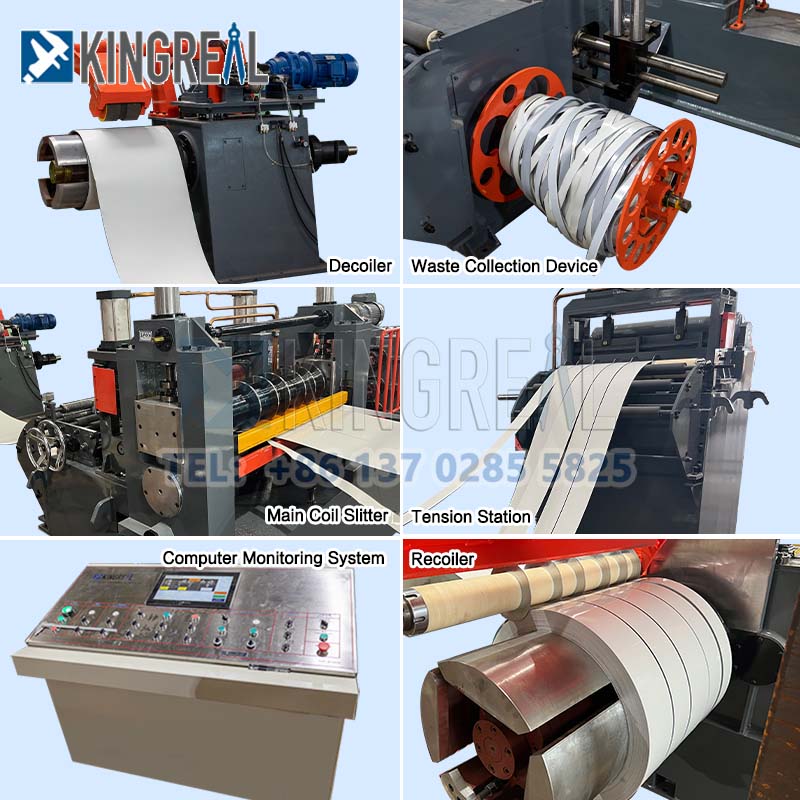

รถเข็นขนถ่าย → เครื่อง decoiler ไฮดรอลิก → การป้อนลูกกลิ้ง, การปรับระดับ → ตารางการเปลี่ยนหัวเฉือน → การแก้ไขการเบี่ยงเบน → การตัดมีดแบบกลม → ลวดเสีย การกรอกลับ-looper → การแยกล่วงหน้า, เครื่องวัดแรงดึง, ลูกกลิ้งวัดความยาว → การม้วน การกด และการแบ่ง → การขนถ่ายรถเข็น → การควบคุมไฮดรอลิก → การควบคุมไฟฟ้า

รายละเอียดส่วนประกอบหลัก:

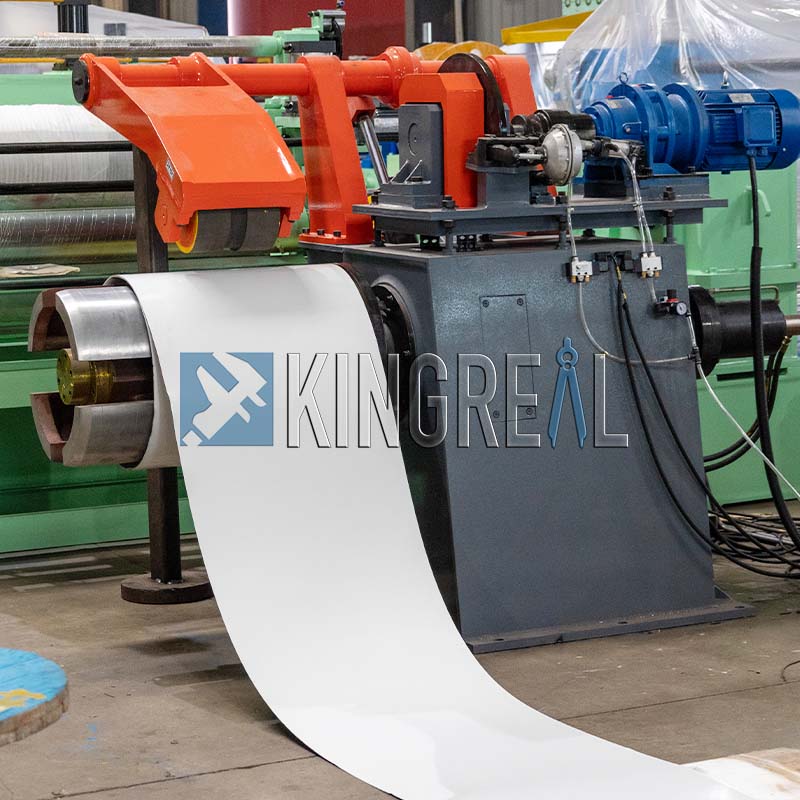

เครื่องถอดรหัสไฮดรอลิก

● โครงสร้างและการใช้งาน: อุปกรณ์นี้ใช้สำหรับจับยึดและขนม้วนเหล็ก การเปิดม้วนเหล็ก และตระหนักถึงการทำงานของการคลายแรงดึง ประกอบด้วยเฟรม ม้วน ระบบส่งกำลัง ระบบขึ้นและหดตัว ระบบวัสดุกด ระบบแรงดึง ระบบหล่อลื่น ระบบไฮดรอลิก และอื่นๆ

● ระบบส่งกำลัง: มอเตอร์แปลงความถี่ขับเคลื่อนแกนหมุนของเครื่องคลี่คลายเพื่อหมุนและตระหนักถึงการคลี่คลายที่ใช้งานอยู่

ระบบการขึ้นและการหดตัว: กระบอกสูบที่เพิ่มขึ้นและการหดตัวทำให้เกิดความตึงเครียด เพื่อให้เบาะเลื่อนบนแกนหมุนเพื่อสร้างการเลื่อนแบบเลื่อน ตัวเลื่อนรูปลิ่ม และเบาะแบบสไลด์เพื่อสร้างการกระจัด เพื่อให้ทราบถึงการขึ้นและการหดตัวของรอก

สะพานห่วง:

● โครงสร้างและการใช้งาน: ใช้เพื่อควบคุมการซิงโครไนซ์และบัฟเฟอร์ของความเร็วของสายพานเหล็กระหว่างตัวแยกและตัวป้อน พื้นผิวโต๊ะทำจากแผ่นไนลอนเพื่อให้แน่ใจว่าพื้นผิวแผ่นไม่เป็นรอย สวิตช์แบบออปติคอลควบคุมตำแหน่งของสายพานเหล็กใน Live Sleeve Pit ซึ่งรักษาความจุในการจัดเก็บที่เพียงพอในหลุม

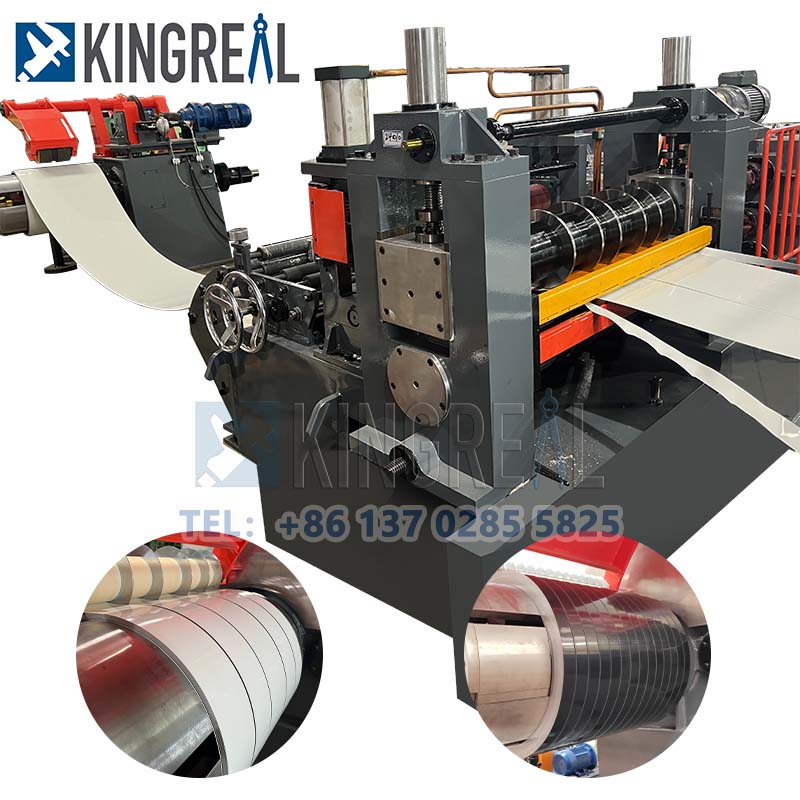

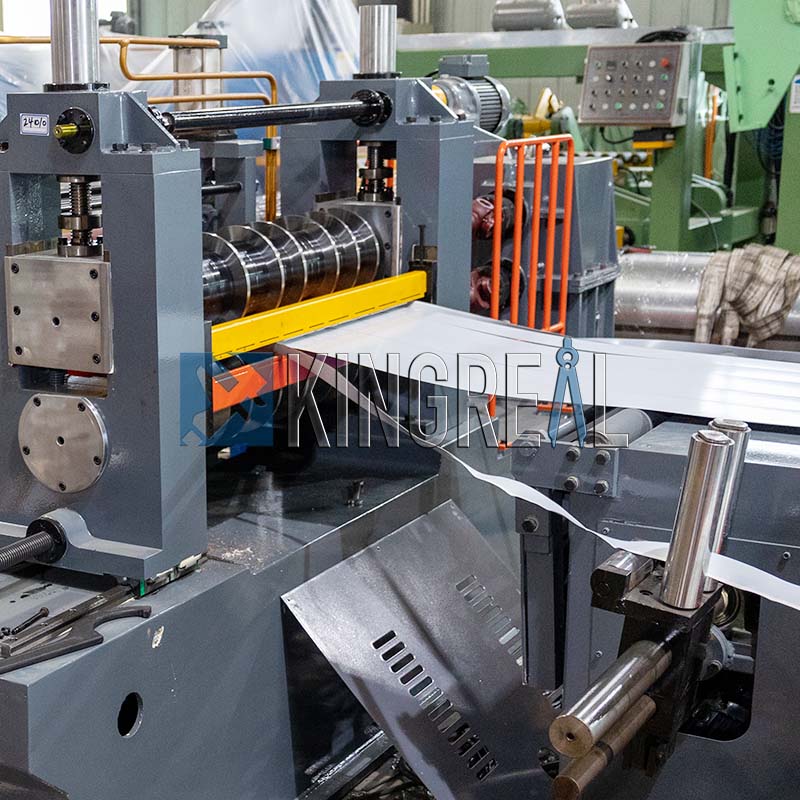

เครื่องตัดหลัก

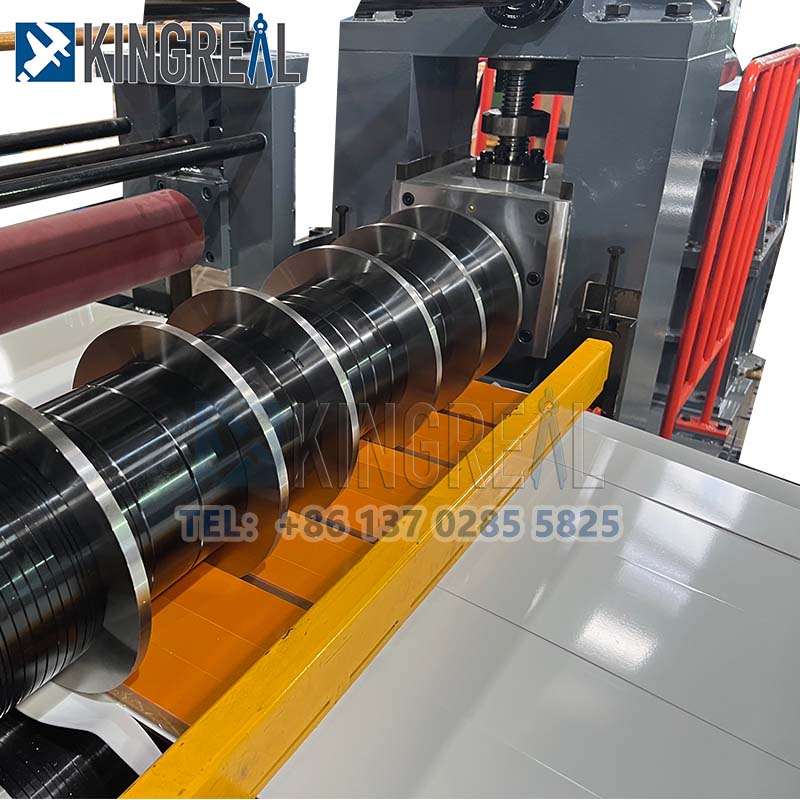

● โครงสร้างและการใช้งาน: เครื่องตัดเป็นอุปกรณ์สำหรับตัดขดลวดแถบตามยาวให้มีความกว้างต่างๆ ด้วยการเปลี่ยนตัวเว้นระยะแบบรวม ความกว้างของผลิตภัณฑ์ที่ตัดเฉือนจึงสามารถเปลี่ยนได้อย่างยืดหยุ่น การปรับเพลามีดใช้เพลาล่างคงที่ การปรับเพลาด้านบนสำหรับการปรับระยะห่างเพลามีดแบบซิงโครนัสเกียร์หนอน การควบคุมช่องว่างระหว่างเพลาบนและเพลาล่างที่มีความแม่นยำสูง เพลาเครื่องตัดด้านบนและด้านล่างถูกยึดตามแนวแกนด้วยน็อต และปลายของเพลาเครื่องตัดด้านบนและด้านล่างมีปลอกป้องกันสำหรับมีด การใช้กรอบเปิดด้านข้างทำให้สะดวกในการเปลี่ยนใบมีด

โครงสร้างหลัก: แผ่นเหล็ก, ที่นั่งหล่อ, กล่องเกียร์ซิงโครนัส, ไดรฟ์เชื่อมต่อสากล, อุปกรณ์ยกสกรูไฟฟ้า

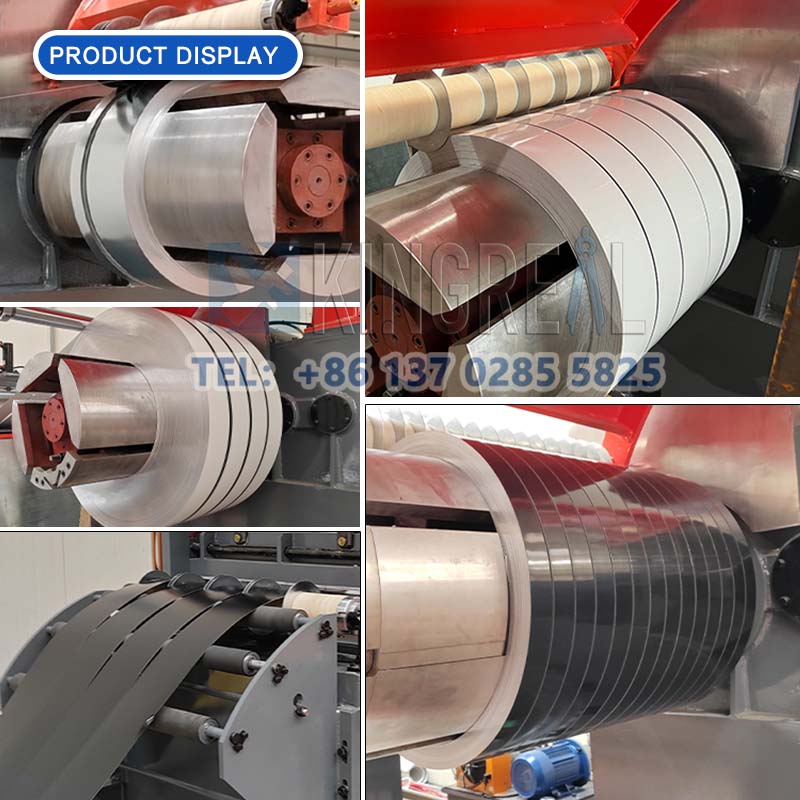

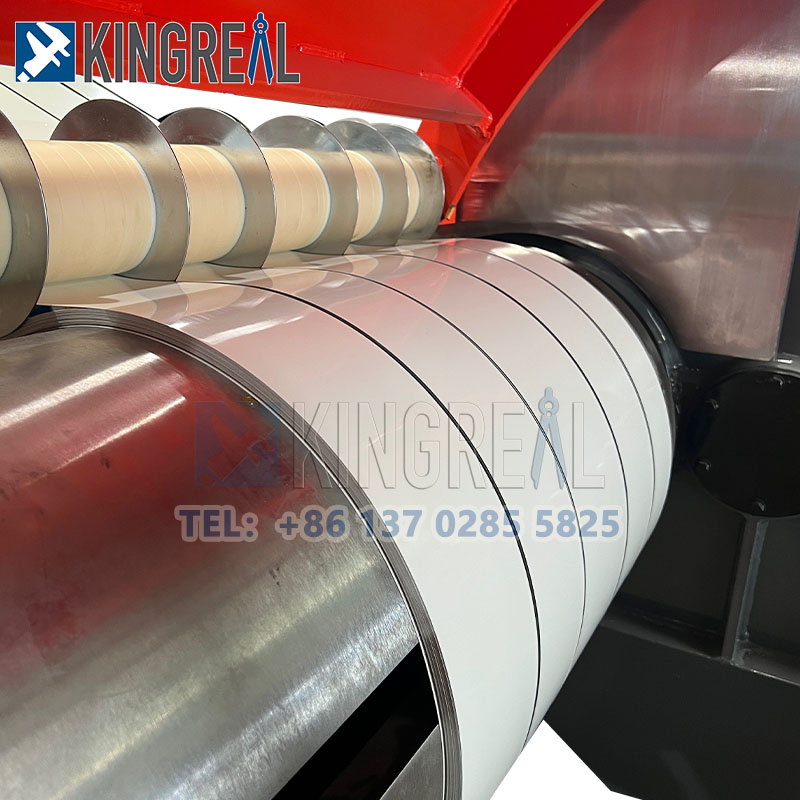

การแสดงผลิตภัณฑ์คอยล์ขั้นสุดท้าย:

เยี่ยมชมลูกค้า:

(KINGREAL ยินดีต้อนรับลูกค้าทุกคนเพื่อเยี่ยมชมเรา!)

คำถามที่พบบ่อย:

คำถามที่ 1: คุณจะส่งข้อเสนอและข้อเสนอนานแค่ไหน

A1: เราจะใช้เวลาประมาณ 3 ~ 7 วันในการออกแบบข้อเสนอเมื่อรวบรวมรายละเอียดทั้งหมดของข้อมูลที่กล่าวมาข้างต้นที่จำเป็น

Q2: คุณจะบอกราคาให้ฉันเมื่อไหร่?

A2: หลังจากยืนยันการกำหนดค่าโดยละเอียดทั้งหมดของสายการผลิตแล้ว เราก็สามารถยื่นข้อเสนอได้

Q4: คุณต้องติดตั้งและทดสอบการทำงานของสายการผลิตนานแค่ไหน?

A4: โดยปกติหนึ่งสัปดาห์สำหรับการติดตั้งและสอนพนักงานเกี่ยวกับวิธีการใช้งาน

Q5: จะมีคนมาติดตั้งและทดสอบสายการผลิตเครื่องจักรกี่คน?

A5: โดยปกติวิศวกร 1 คนก็เพียงพอที่จะทำทุกอย่างได้ ค่าใช้จ่ายทั้งหมดของเขาในระหว่างการเดินทางครั้งนี้จะต้องชำระโดยผู้ซื้อตามนั้น
