เครื่องตัดคอยล์ 1600 มม. (0.3-3) MM × 1600 มม. เครื่องตัดคอยล์เป็นเครื่องตัดเหล็กม้วนที่ใช้กันทั่วไปมากที่สุด ซึ่งใช้ในการกรีดวัสดุที่แตกต่างกันตามความกว้างที่ระบุ จากนั้นกรอม้วนกรีดกลับ KINGREAL STEEL SLITTER สามารถปรับแต่งการออกแบบของเครื่องตัดคอยล์ขนาด 1600 มม. ได้ตามความต้องการในการผลิตของลูกค้า ติดต่อเราเพื่อขอโซลูชันการออกแบบล่าสุด
ในด้านการแปรรูปโลหะ การประยุกต์ใช้การแปรรูปวัตถุดิบมีความสำคัญอย่างยิ่ง ซึ่งเครื่องตัดคอยล์กลายเป็นหนึ่งในสายการผลิตที่ได้รับความนิยมมากที่สุดในกระบวนการแปรรูปขดลวดโลหะหลัก Coil Slitting Line สามารถกรีดคอยล์โลหะที่มีความหนา น้ำหนัก และขนาดต่างกันให้เป็นแถบที่มีความกว้างต่างกันโดยผ่านกระบวนการผลิตและการจัดหาแบบสลิต และสุดท้ายก็ผลิตคอยล์แบบสลิตสำหรับการใช้งานในหลายอุตสาหกรรมผ่านการพันด้วยแรงตึง
เพื่อให้มั่นใจถึงความแม่นยำของกระบวนการ Coil Slitting Line จึงมีมาตรฐานที่เข้มงวดสำหรับการผลิต การประกอบ และการทดสอบส่วนประกอบแต่ละชิ้น KINGREAL STEEL SLITTER ออกแบบโซลูชันที่แตกต่างกันสำหรับวัตถุดิบที่แตกต่างกัน ความหนาที่แตกต่างกัน และข้อกำหนดการประมวลผลที่แตกต่างกัน ประเภทเครื่องตัดคอยล์ที่พบมากที่สุดสามารถแบ่งได้เป็นเครื่องตัดคอยล์เกจหนัก เครื่องตัดคอยล์เกจขนาดกลาง และเครื่องตัดคอยล์เกจวัดแสง
เครื่องตัดคอยล์ 1600 มม. เป็นหนึ่งในรุ่นยอดนิยมของ Coil Slitting Line ซึ่งใช้ในการประมวลผลคอยล์โลหะที่มีความกว้างตั้งแต่ 800-1600 มม. และความหนาตั้งแต่ 0.3-4 มม. รวมถึงเหล็กชุบสังกะสีและคอยล์อลูมิเนียม ฯลฯ เครื่องตัดคอยล์ขนาด 1600 มม. เครื่องตัดคอยล์ทำให้สามารถตัดขดลวดโลหะได้อย่างแม่นยำด้วยเครื่อง decoiler เครื่องหนีบผม การหนีบ การตัด และการกรอกลับวัตถุดิบในขั้นตอนการผลิตหลายขั้นตอนในที่สุด
สำหรับเครื่องตัดคอยล์ขนาด 1600 มม. KINGREAL STEEL SLITTER กำลังอัพเกรดการออกแบบอย่างต่อเนื่องเพื่อตอบสนองความต้องการในการผลิตของลูกค้า นวัตกรรมที่โดดเด่นที่สุดอย่างหนึ่งคือ Dual Slitter Head ซึ่งช่วยเพิ่มความเร็วของตัวเปลี่ยนเครื่องมือ และทำให้ Coil Slitting Line สามารถประมวลผลคอยล์ที่มีความกว้างและขนาดต่างกันได้ ซึ่งจะช่วยปรับปรุงประสิทธิภาพการผลิตได้อย่างมีประสิทธิภาพ และช่วยให้ลูกค้าได้เปรียบในการแข่งขันในตลาด
ไม่ว่าจะเป็นโรงงานแปรรูปขนาดใหญ่หรือความต้องการในการแปรรูปขนาดเล็ก KINGREAL STEEL SLITTER จะจัดหาโซลูชันการผลิต Coil Slitting Line ที่เหมาะสมตามความต้องการในการผลิตและการใช้งานจริงของลูกค้า
| วัตถุดิบ |
CR/ทรัพยากรบุคคล/SS |
| ความหนาของคอยล์ |
0.3-3 มม |
| ความกว้างของคอยล์ |
800-1600 มม |
| น้ำหนักคอยล์ |
20T |
| ความเร็วในการตัด |
0~200ม./นาที |
| ทะลุผ่านความเร็ว |
0~15ม./นาที |
| พลัง |
380V/50Hz/3เฟส |
| เลขที่ |
ชื่อ |
จำนวน |
| 1 | ตารางการจัดเก็บวัตถุดิบ |
1 ยูนิต |
| 2 | รถเข็นให้อาหาร (มี รปภ.) |
1 ยูนิต |
| 3 | ส่วนรองรับเสริมด้านหน้าและอุปกรณ์คลี่คลาย |
1 ยูนิต |
| 4 | เครื่องหนีบ + เครื่องปรับระดับ + เครื่องเฉือน |
1 ชุด |
| 5 | 1# ลูปเปอร์ |
1 ยูนิต |
| 6 | อุปกรณ์นำทางด้านข้าง |
1 ยูนิต |
| 7 | เครื่องตัดแผ่นดิสก์ (Twin slitter/Single Slitter) |
1 ชุด |
| 8 | เครื่องรวบรวมเศษขยะ + สายพานลำเลียงเศษซาก |
1 ยูนิต |
| 9 | 2# ลูปเปอร์ |
1 ยูนิต |
| 10 | สถานีความตึงเครียด |
1 ยูนิต |

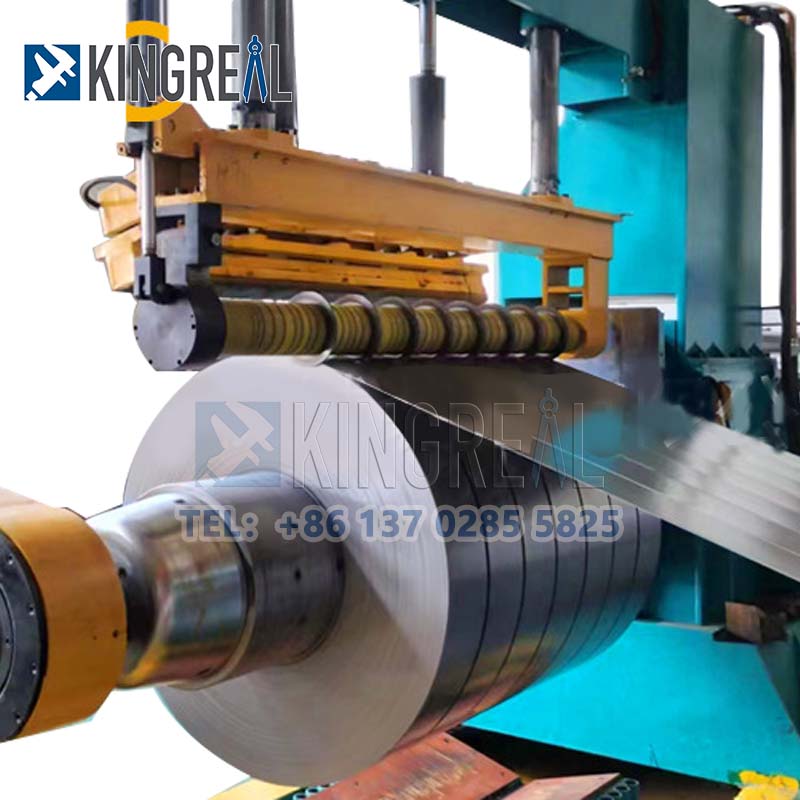

| 11 | Recoiler (รวมตัวแยก) |
1 ยูนิต |
| 12 | รองรับการช่วยถอยหลัง |
1 ยูนิต |
| 13 | ยกเลิกการโหลดรถเข็น |
1 ชุด |
| 14 | ระบบไฮดรอลิก |
1 ยูนิต |
คอยล์โหลดรถเข็น - การจัดกึ่งกลางแนวตั้งของไฮดรอลิกของ decoiler - เครื่อง decoiler ไฮดรอลิก - การหยิกและคันโยก - กรรไกรหัวจาน - สะพานห่วง - เครื่องตัด - สถานีแรงดึง - การแยก - เครื่องกรอกลับ
1. การตัดที่แม่นยำการประกันคุณภาพใบมีด

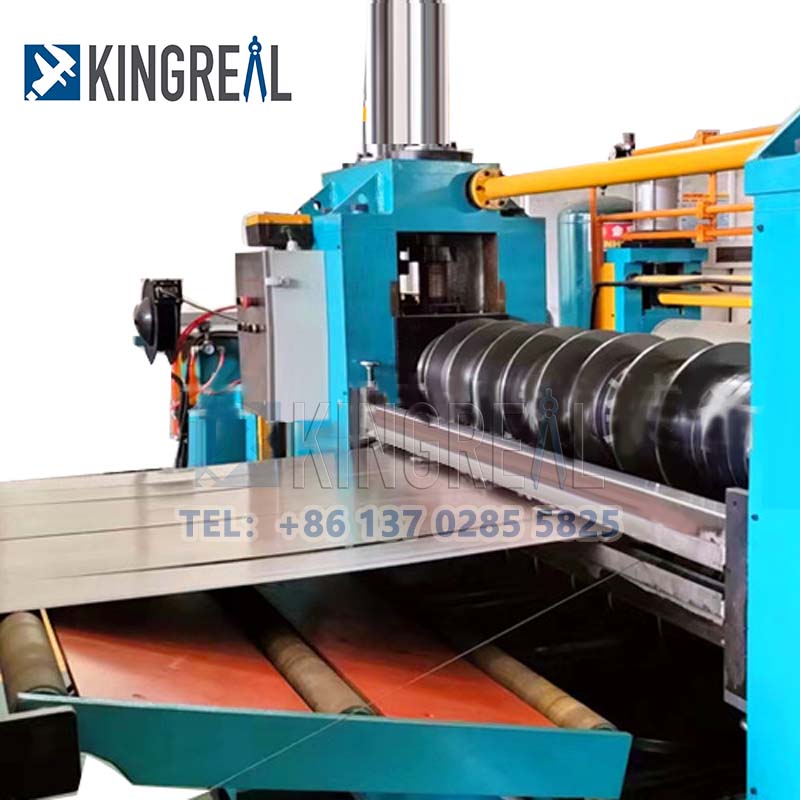

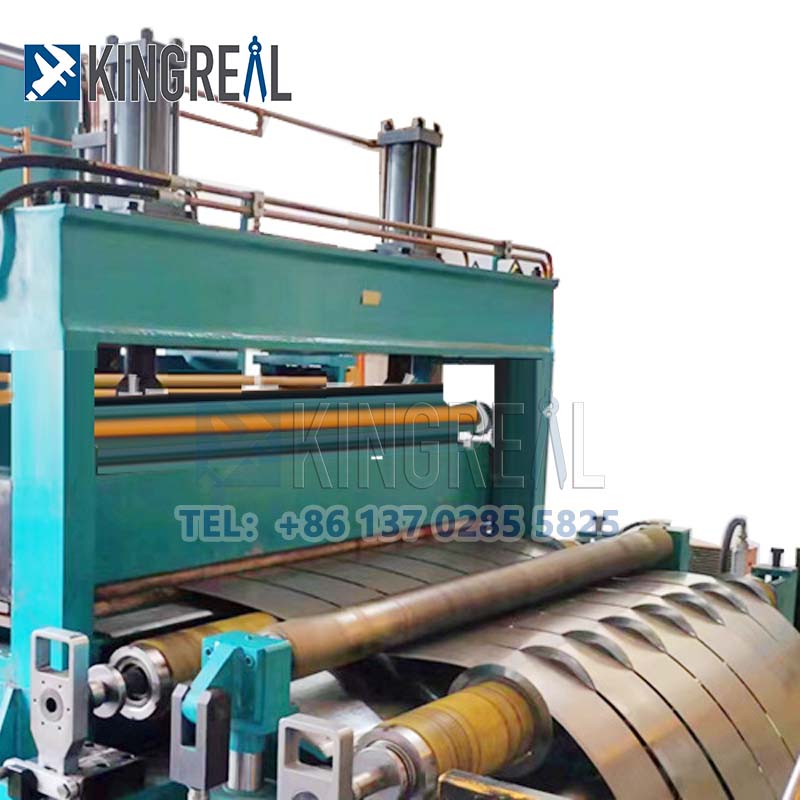

ขั้นตอนการประมวลผลหลักในสายการผลิตเครื่องตัดโลหะคือการตัดแผ่น ซึ่งดำเนินการอย่างรวดเร็วและแม่นยำด้วยชุดมีดทรงกลมที่คม ในเวลาเดียวกันโดยการสลับการรวมกันของพาร์ติชั่นสามารถปรับเปลี่ยนความกว้างของผลิตภัณฑ์ที่ตัดได้อย่างยืดหยุ่น การปรับเพลามีดใช้เพลาล่างคงที่ การปรับเพลาด้านบนสำหรับการปรับการซิงโครไนซ์หนอนเกียร์หนอนของระยะห่างเพลามีด สามารถควบคุมช่องว่างระหว่างเพลาบนและเพลาล่างได้อย่างแม่นยำ เพลาคัตเตอร์ด้านบนและด้านล่างถูกยึดตามแนวแกนด้วยน็อต และเพลาคัตเตอร์ด้านบนและด้านล่างมีตัวป้องกันเครื่องมือที่ปลายเพลา เครื่องหลักใช้โครงเบาะนั่งเปิดและปิดด้วยมอเตอร์ (ขับเคลื่อนด้วยมอเตอร์) ซึ่งสะดวกในการเปลี่ยนใบมีด
2. การกำหนดค่าเสริมที่หลากหลายการจัดระเบียบที่ยืดหยุ่น
เครื่องตัดเหล็กม้วน KINGREAL STEEL SLITTER มีให้เลือกหลายรูปแบบ และเรามีตัวเลือกมากมายสำหรับแต่ละชิ้นส่วน ขึ้นอยู่กับข้อกำหนดในการผลิต ในกรณีของเครื่องขดม้วน ตัวอย่างเช่น KINGREAL สามารถจัดเตรียมทางเลือกต่างๆ เช่น รถเข็นขนของและแขนรองรับ เพื่อช่วยลูกค้าในกระบวนการขดม้วน ที่จับมีดตัดสามารถเลือกได้จากที่จับมีดเดี่ยวหรือคู่สำหรับความต้องการเอาต์พุตการตัดที่แตกต่างกัน
3. ใช้งานง่าย
เครื่องตัดคอยล์ KINGREAL STEEL SLITTER มีแผงควบคุม PLC รวมถึงระบบตรวจสอบเพื่อช่วยให้ลูกค้าดำเนินการตัดอย่างง่าย ดังนั้นการใช้เส้นตัดโลหะของเราจะเป็นเรื่องง่ายมาก
ผู้ปฏิบัติงานจะสามารถควบคุมสายตัดเหล็กของเราได้อย่างง่ายดาย นอกจากนี้ ด้วยตัวเลือกแพลตฟอร์มเบลดที่สองบนไลน์ตัดคอยล์ของเรา การเปลี่ยนความกว้างของการตัดบนไลน์ตัวแยกคอยล์จะเร็วขึ้น
ในฐานะผู้ผลิตเครื่องตัดม้วน KINGREAL STEEL SLITTETR ยืนยันในการให้บริการลูกค้าทุกราย เราไม่เพียงแต่เป็นผู้ผลิตเครื่องจักรเท่านั้น แต่ยังเป็นพันธมิตรของลูกค้าสำหรับความร่วมมือระยะยาว และเรามุ่งมั่นที่จะได้รับประโยชน์การผลิตในระยะยาวสำหรับ ลูกค้าและปรับปรุงความสามารถในการแข่งขันของอุตสาหกรรม
เนื่องจาก KINGREAL STEEL SLITTER จะปรับแต่งโซลูชันการออกแบบให้กับลูกค้า ตามความต้องการการผลิต งบประมาณ การพัฒนาในอนาคต และมิติอื่นๆ เพื่อมอบโซลูชันการออกแบบระดับมืออาชีพและการแลกเปลี่ยนความคิดเห็น
