รายละเอียดสินค้า

การแสดงวิดีโอ:

เส้นตัดตามความยาว - การผลิตความเร็วสูงแบบเฉือนบิน

KINGREAL STEEL SLITTER เป็นผู้ผลิตและผู้ผลิตเฉพาะทางในสาขาการตัดตามความยาว และมุ่งมั่นที่จะนำเสนอโซลูชั่นที่ดีที่สุดให้กับลูกค้า

ขึ้นอยู่กับความสามารถในการตัดโลหะที่ลูกค้าต้องการ วัตถุดิบที่จะแปรรูปและความต้องการในการผลิตของโรงงาน

เครื่องตัดตามความยาวด้วย fly shear เป็นเครื่องจักรอุตสาหกรรมสำหรับการตัดแถบโลหะต่อเนื่องเป็นแผ่นหรือแผ่นที่มีความยาวเฉพาะ การออกแบบ KINGREAL ใน Fly Shearing

ตระหนักถึงการตัดแถบโลหะอัตโนมัติและแม่นยำอย่างต่อเนื่องโดยไม่หยุดระหว่างการเคลื่อนที่ด้วยความเร็วสูง ซึ่งความเร็วอาจสูงถึง 80M/นาที ส่วนใหญ่จะใช้ในเหล็ก,

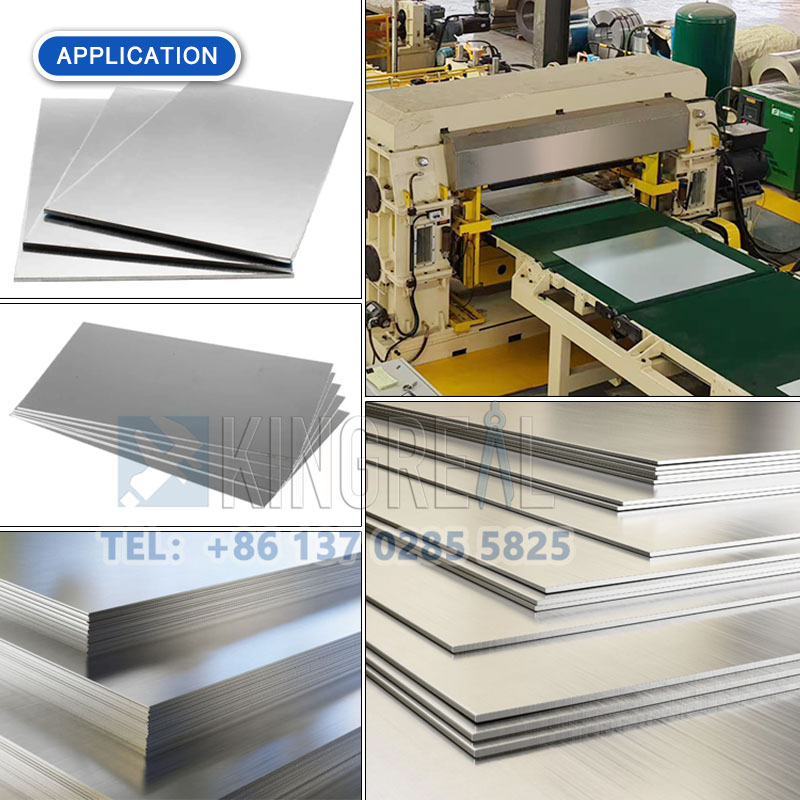

อลูมิเนียม ทองแดง และอุตสาหกรรมแปรรูปโลหะอื่นๆ และมีการใช้กันอย่างแพร่หลายในยานยนต์ เครื่องใช้ในบ้าน การก่อสร้าง และสาขาอื่นๆ

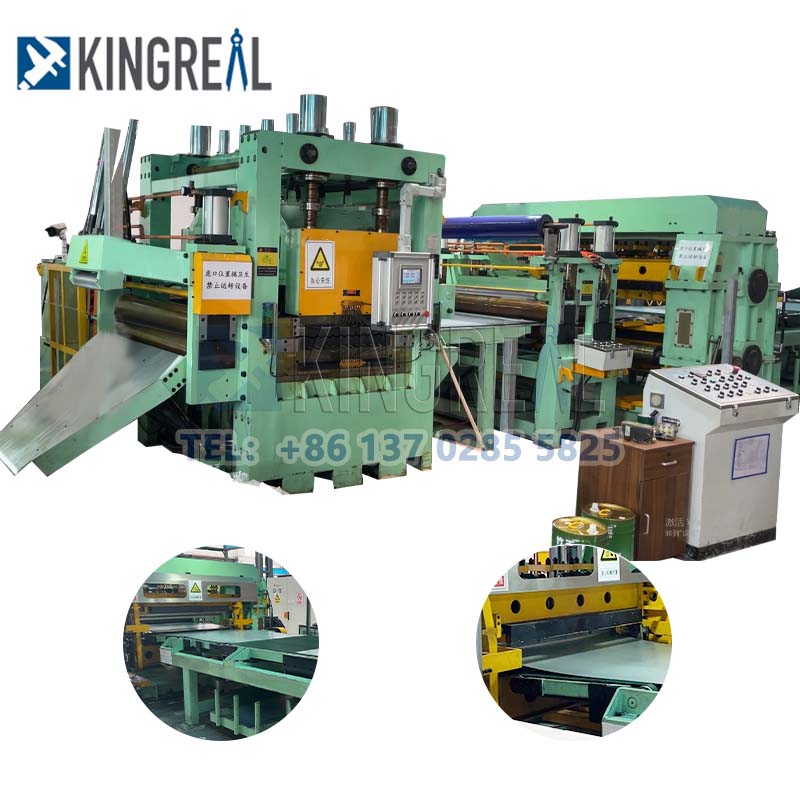

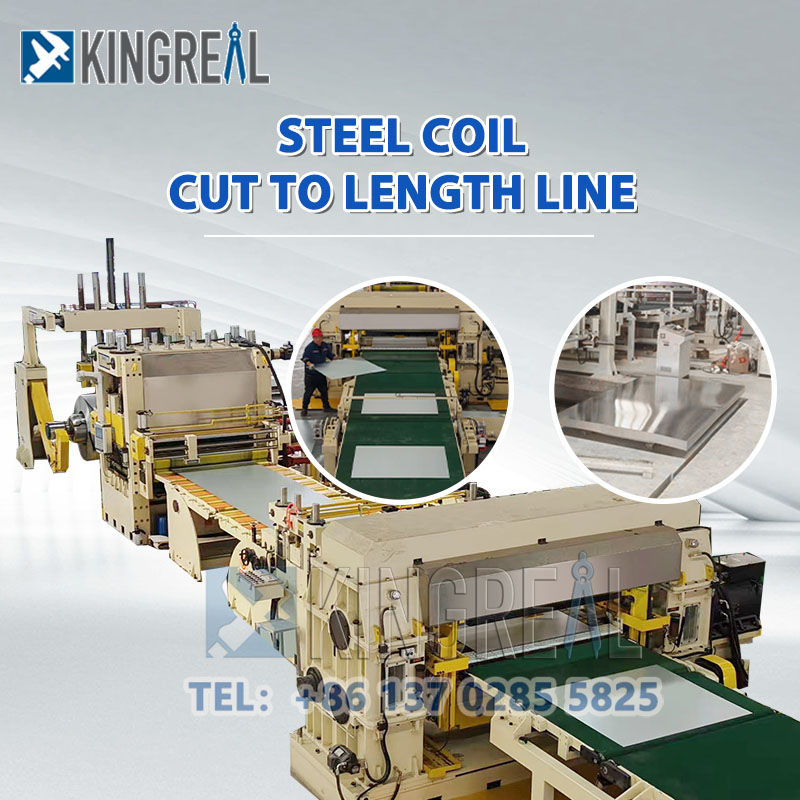

cut to length machine

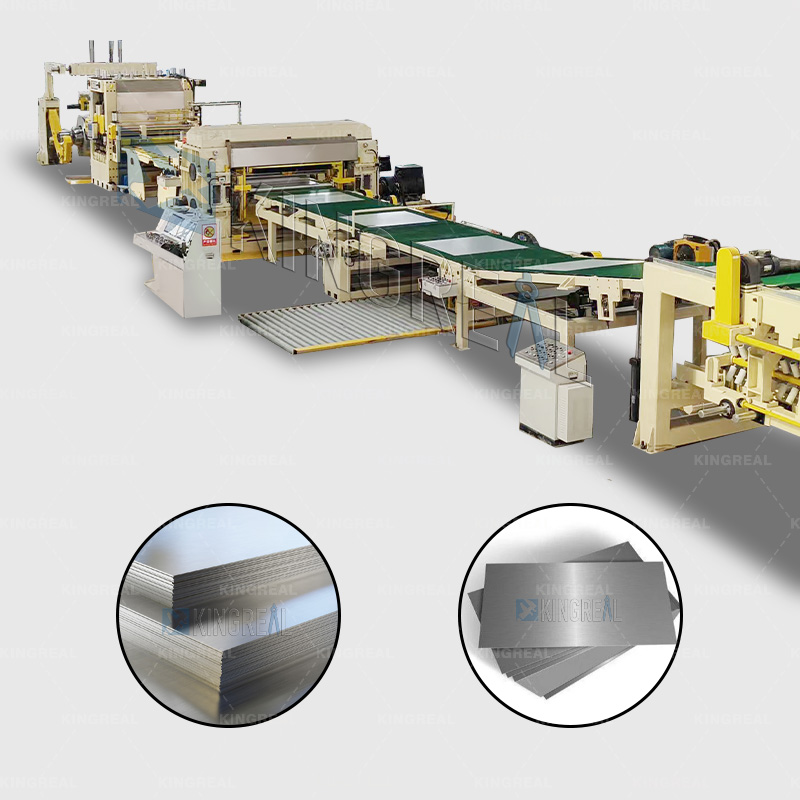

เมื่อสายการผลิตทำงาน เครื่อง decoiler จะอยู่ในสถานะป้อนอาหาร หลังจากที่วัสดุแผ่นเข้าสู่เครื่องปรับระดับความแม่นยำสูง 21 ลูกกลิ้ง 6 ชั้นสำหรับการปรับระดับ มันจะเข้าสู่เครื่องวัดความยาว NC โดยใช้ตัววนที่ควบคุมด้วยตาไฟฟ้าและกลไกด้านข้าง เครื่องวัดความยาว NC กำหนดขนาด จากนั้นป้อนวัสดุไปยังเครื่องตัดแบบหมุนขั้นตอนถัดไป เมื่อการป้อน NC ถึงขนาดที่ตั้งไว้ เครื่องตัดจะตัดวัสดุแผ่นออก และวัสดุแผ่นที่ตัดจะถูกจัดเรียงอย่างเรียบร้อยโดยอุปกรณ์ลำเลียงลงในเครื่องซ้อนผลิตภัณฑ์ และแท่นยกของแผ่นเหล็กที่ซ้อนกันสามารถลดลงโดยอัตโนมัติเมื่อความสูงของแผ่นเหล็กเพิ่มขึ้น เมื่อถึงค่าที่ตั้งไว้ของเพลต สายการผลิตจะหยุดโดยอัตโนมัติ ในเวลานี้ แท่นยกจะถูกลดระดับลงโดยการควบคุมแบบแมนนวล รถเข็นขนถ่ายสินค้าจะถูกขับออก และรถเข็นขนถ่ายอีกอันจะถูกขับเคลื่อนไปพร้อมๆ กัน ซึ่งจะเข้าสู่รอบการทำงานถัดไป

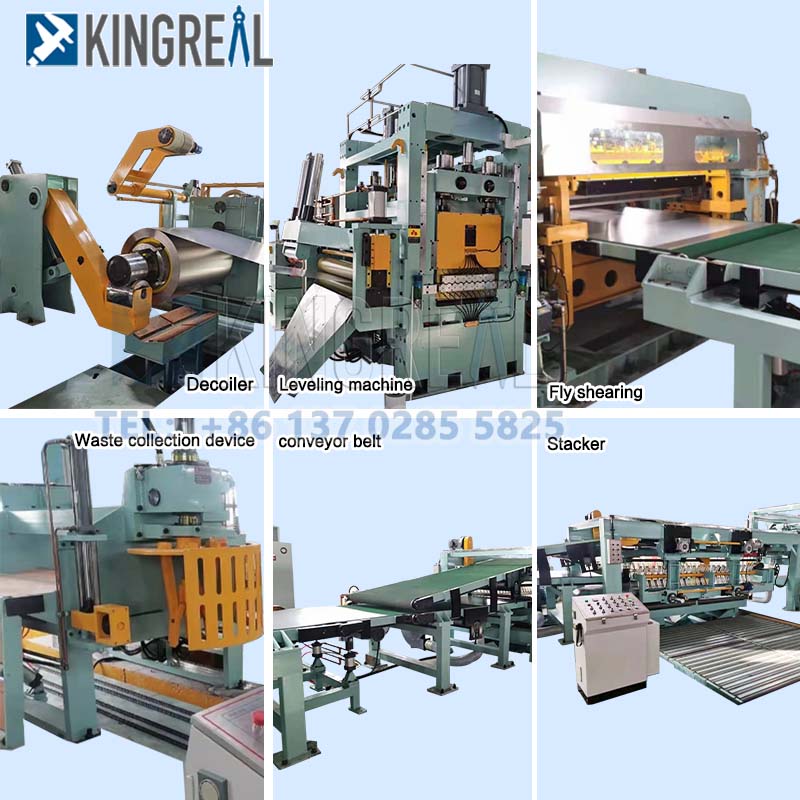

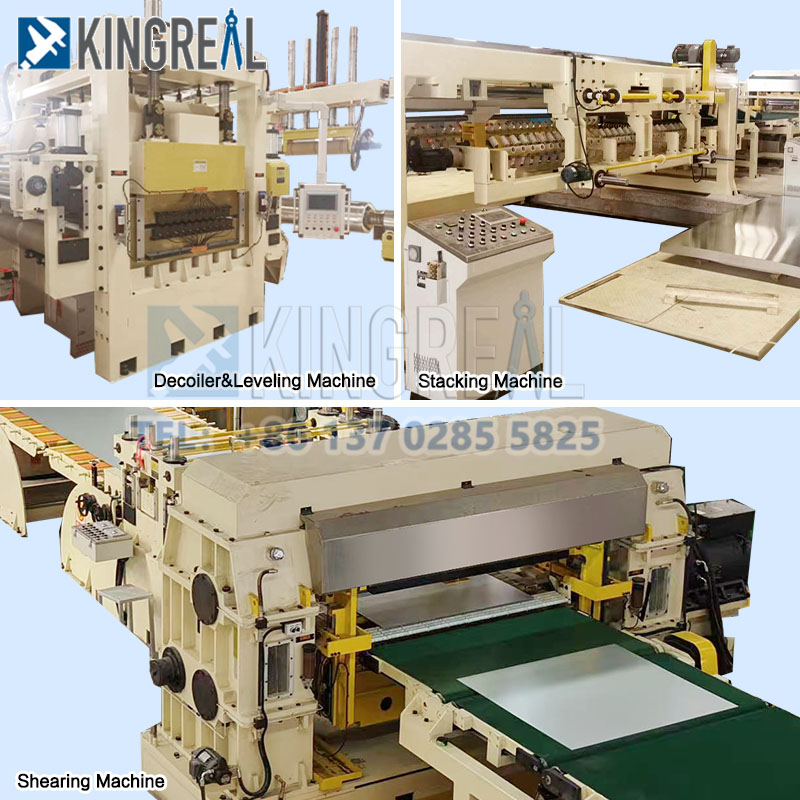

ส่วนประกอบสายผลิตภัณฑ์ CTL

ตารางวัตถุดิบ	1 ยูนิต
รถเข็นสำหรับให้อาหาร	1 ยูนิต
ส่วนรองรับเสริมด้านหน้า	1 ยูนิต
Uncoiler + อุปกรณ์คลี่คลาย	1 ชุด
เครื่องปรับระดับลูกกลิ้งหกชั้น + ระบบทำความสะอาดตัวเองของลูกกลิ้งทำงาน	1 ยูนิต
เครื่องเคลือบฟิล์มด้านบน	1 ยูนิต
ลูปเปอร์สั้น	1 ยูนิต
อุปกรณ์นำทางด้านข้าง	1 ยูนิต
เครื่องวัดความยาว Pinch NC	1 ยูนิต
เครื่องตัดฟลาย	1 ยูนิต
เครื่องลำเลียง	1 ยูนิต
เครื่องซ้อนสินค้า	1 ยูนิต

ข้อมูลทางเทคนิคของเครื่องตัดตามความยาว

วัตถุดิบ	ซีอาร์ซีสตีล
ความหนา	0.4-3.0มม
ความกว้าง	≤1500มม
น้ำหนักคอยล์	≤ 20T
ความยาว	500-6000มม
ความอดทนของความยาว	L=2ม.≤±0.3มม.(2.0มม.)
ความอดทนในแนวทแยง	L=2ม.≤±0.5มม.(2.0มม.)
ความเร็ว	0~80ม./นาที (การควบคุมความเร็วแบบไม่ต่อเนื่อง)
ทะลุผ่านความเร็ว	0~15ม./นาที
ควบคุม	การควบคุมการแปลงความถี่ไฟฟ้ากระแสสลับ

คุณลักษณะเกี่ยวกับเครื่องตัดตามความยาวด้วย Fly Shear

ประสิทธิภาพสูงเป็นหนึ่งในคุณสมบัติที่โดดเด่นที่สุดของกลุ่มผลิตภัณฑ์ CTL นี้ ด้วยการออกแบบและการประยุกต์ใช้เครื่องตัดเฉือนแบบฟลายอิ้ง ทำให้สามารถตัดแบบไม่หยุดนิ่งในระหว่างการเคลื่อนที่ด้วยความเร็วสูงของแถบ ในขณะที่มีอุปกรณ์วัดความยาว เครื่องตัดแบบฟลายอิ้งช่วยให้มั่นใจในความแม่นยำในการตัด
เครื่องตัดตามความยาว KINGREAL ใช้ลูกกลิ้งชุบโครเมียม ลูกกลิ้งเคลือบยาง มวลรวมนิวแมติก และส่วนประกอบอื่น ๆ เพื่อปกป้องพื้นผิวของเหล็ก
เอฟเฟกต์การปรับระดับที่มีความแม่นยำสูง สายการผลิต CTL สามารถติดตั้งลูกกลิ้งได้ 21 ชุดสำหรับการปรับระดับที่มีความแม่นยำสูงหรืออุปกรณ์เครื่องปรับระดับสองชั้นสำหรับการคลายและปรับระดับคอยล์โลหะ ซึ่งสามารถนำแผ่นโลหะที่เรียบและมีคุณภาพสูงมาให้ลูกค้ามากขึ้น
คุณสามารถเลือกหรือหลีกเลี่ยง Loop Bridge ได้อย่างสมบูรณ์ตามความต้องการการผลิตของลูกค้าและการใช้พื้นที่จริงของโรงงาน ซึ่งทำให้เครื่องตัดตามความยาวมีขนาดกะทัดรัดมากขึ้น ประหยัดพื้นที่บนพื้น และลดการประมวลผลขั้นที่สองของโรงงาน เป็นทางเลือกที่ดีสำหรับผู้ผลิตรายย่อยหลายราย
การจัดหาอุปกรณ์ตัดแต่งเป็นคุณสมบัติเพิ่มเติมที่สำคัญสำหรับการตัดขอบของแถบโลหะก่อนที่จะถูกตัด อุปกรณ์ตัดแต่งจะขจัดเสี้ยน สิ่งผิดปกติ หรือวัสดุส่วนเกินออกจากขอบของแถบโลหะ เพื่อให้มั่นใจว่าขอบของแผ่นที่เสร็จแล้วจะเรียบและเรียบร้อย สามารถจัดการความกว้างและความหนาของแถบได้หลากหลาย ซึ่งเพิ่มความคล่องตัวและความสามารถในการปรับตัวของเครื่องจักร

คุณลักษณะเกี่ยวกับเครื่องตัดแบบ Fly Shearing ในสาย CTL

ระบบควบคุมการซิงโครไนซ์:

Aขั้นสูงระบบควบคุมเซอร์โวหรือระบบควบคุมการซิงโครไนซ์ใช้เพื่อให้แน่ใจว่าหมวกเครื่องมือเฉือนแบบบินจะซิงโครไนซ์กับความเร็วในการเคลื่อนที่ของแถบโลหะ

ระบบควบคุมสามารถตรวจสอบและปรับความเร็วของเครื่องมือแบบเรียลไทม์เพื่อรองรับความยาวตัดที่แตกต่างกันและความเร็วของแถบ

วัสดุเครื่องมือที่มีความแข็งแรงสูง:

มีดมักทำจากเหล็กโลหะผสมที่มีความแข็งแรงสูงหรือวัสดุทังสเตนคาร์ไบด์ที่มีความแข็งสูงและทนทานต่อการสึกหรอ เพื่อให้มั่นใจถึงอายุการใช้งานการตัดที่ยาวนานและคุณภาพการตัดที่สม่ำเสมอ

การออกแบบรูปทรงและมุมของมีดยังได้รับการปรับให้เหมาะสมเพื่อลดความต้านทานในการตัดและเพิ่มผลลัพธ์ในการตัด

การออกแบบสมดุลแบบไดนามิก:

มีดและที่จับเครื่องมือของอุปกรณ์ Flying Shear ได้รับการออกแบบให้มีความสมดุลแบบไดนามิก เพื่อให้การทำงานราบรื่นในการเคลื่อนที่ด้วยความเร็วสูง ลดการสั่นสะเทือน และปรับปรุงความแม่นยำในการตัดและอายุการใช้งานของอุปกรณ์

กลไกการแนะนำที่แม่นยำ:

ติดตั้งกลไกนำทางที่มีความแม่นยำสูงเพื่อให้แน่ใจว่าเครื่องมือเฉือนแบบบินจะรักษาเส้นทางและตำแหน่งการตัดที่ถูกต้องเสมอในระหว่างกระบวนการตัด ช่วยเพิ่มความแม่นยำในการตัด
