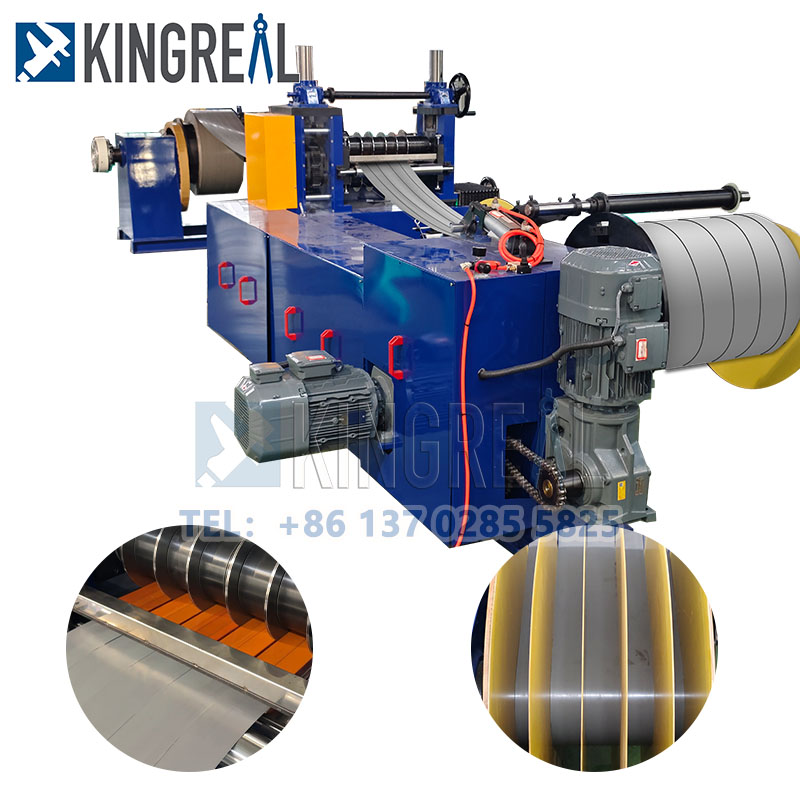

KingReal Steel Slitter เสนอกเครื่องเลื่อนคอยล์แบบง่ายสำหรับลูกค้าที่มีงบประมาณต่ำ เส้นการเลื่อนขดลวดแบบง่าย ๆ นี้ส่วนใหญ่ใช้เพื่อกรีดขดลวดกว้างเป็นแถบแคบ ๆ ที่ปรับให้เข้ากับความต้องการของลูกค้าแล้วย้อนกลับไปยังสายการผลิต
เครื่องเลื่อนคอยล์แบบง่าย ๆ นี้ออกแบบมาเพื่อตอบสนองความต้องการของลูกค้าที่มีความแม่นยำต่ำและข้อกำหนดความกว้างของขดลวด KingReal Steel Slitter ยังนำเสนอสายการเลื่อนคอยล์แบบง่าย ๆ เครื่องตัดขดลวดแบบง่าย ๆ นี้ช่วยลดความต้องการอุปกรณ์ในขณะที่ยังคงตอบสนองความต้องการของสายการเลื่อนคอยล์แบบง่าย
ทั้งเครื่องตัดขดลวดแบบง่าย ๆ และเครื่องตัดโลหะมาตรฐานสามารถประมวลผลวัสดุโลหะที่หลากหลายรวมถึงเหล็กกล้าคาร์บอนแบบรีดเย็นและรีดร้อน, เหล็กซิลิคอน, เหล็กแท่งเหล็กสแตนเลสและวัสดุเคลือบ ฯลฯ ให้การเลื่อนที่แม่นยำและการทำงานอัตโนมัติ

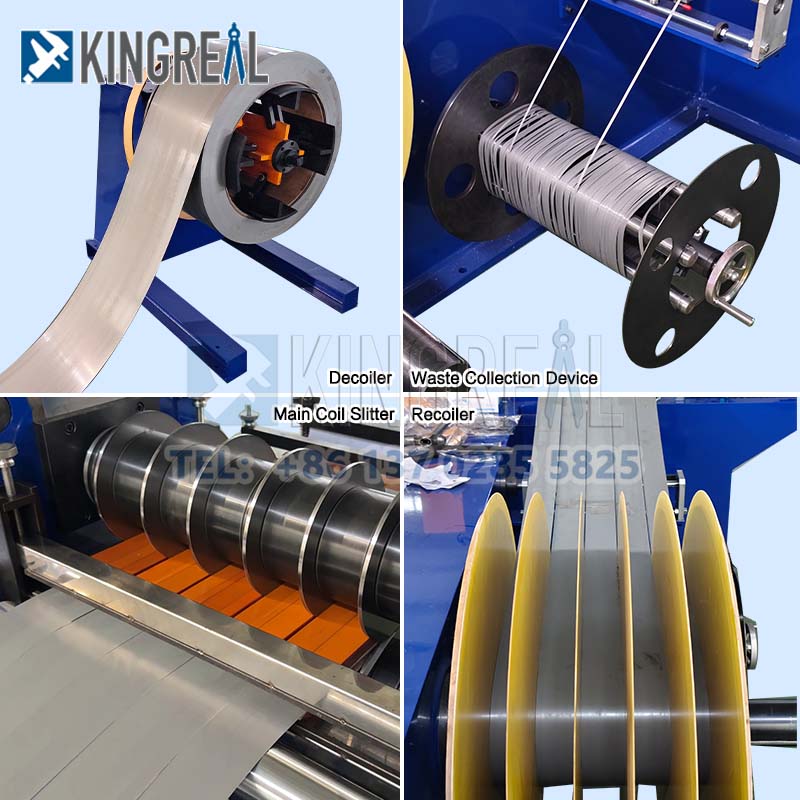

การโหลดคอยล์→ decoiling → pinching →การตัด→การวนรอบ→แนวทาง→การเลื่อน→การล้างเศษซาก→การวนซ้ำ→ความตึง→การกลับคืน→การขนถ่ายคอยล์
แบบอย่าง
ความหนาของวัสดุ (มม.)
ความกว้างของวัสดุ (มม.)
จำนวนแถบ
ความเร็ว
น้ำหนักขดลวด
คำพูด
รุ่น 1
0.1-1
80-350
8-30
50-100
3
พารามิเตอร์ทางเทคนิคและการกำหนดค่าอุปกรณ์สามารถกำหนดได้ตามความต้องการของลูกค้า
รุ่น 2
0.2-2
80-350
6-30
50-150
3
รุ่น 3
0.2-2
80-450
6-30
50-150
5
รุ่น 4
0.2-2
80-650
6-30
50-150
7
รุ่น 5
0.2-2
80-800
6-30
50-150
7
รุ่น 6
0.1-1
500-1300
12-30
50-200
7/15
รุ่น 7
0.3-2
500-1600
12-30
50-200
7/15
รุ่น 8
0.3-3
500-1600
8-30
50-180
15
รุ่น 9
0.3-3
900-1800
8-30
50-180
20
รุ่น 10
1-4
900-1600
6-30
50-120
20
รุ่น 11
1-6
900-1600
6-30
30-80
30
รุ่น 12
2-12
900-1600
5-30
20-50
30
. รถเข็นโหลดคอยล์ไฮดรอลิกสำหรับเครื่องตัดขดลวดอย่างง่าย
1. ส่วนประกอบหลัก: โครงสร้างเหล็กเชื่อม, ล้อเคลื่อนที่, คอลัมน์คู่มือสี่คอลัมน์, เพลาขับ ฯลฯ
2. โหลดสูงสุด: 10 ตัน, 1.1 kW cycloidal pinwheel motor, ความเร็วในการเดินทาง 6 m/นาที
3. ไดรฟ์ไฮดรอลิก: สามารถยกขดลวดต่ำกว่า 10 ตันขึ้นและลงด้วยจังหวะสูงสุด 500 มม. ทรงกระบอกไฮดรอลิก: FA-φ125มม. (หนึ่งชุด)
ข. Hydraulic Decoiler สำหรับสายการเลื่อนคอยล์แบบง่าย ๆ
1) ส่วนประกอบหลัก: โครงสร้างเหล็กเชื่อม, ใบมีดโค้งสี่, ฐานเลื่อนรูปลิ่ม, แมนเดรล, แผ่นด้านข้าง, ตลับ
2) ช่วงการขยายและการหดกลับ: φ460มม. ถึงφ520มม. × 850 มม.
3) โหลดสูงสุด: 10 ตัน
4) ไฮดรอลิกไดรฟ์: การขยายและการเพิกถอนจะดำเนินการโดยกระบอกไฮดรอลิกแบบพุชดึง กระบอกไฮดรอลิก: FA-φ200มม. (1 ชุด)
5) พลังงานมอเตอร์: 4.0 kW มอเตอร์ pinwheel pinwheel + อินเวอร์เตอร์, ฟีดที่ขับเคลื่อนด้วยโซ่
6) กดลูกกลิ้ง: 1.1 kW cycloidal pinwheel motor
ค. แขนรองรับไฮดรอลิกสำหรับเครื่องตัดขดลวดอย่างง่าย
วัตถุประสงค์: สนับสนุนแขน decoiler หลักและเพิ่มความเฉื่อยการหมุนของรีล
โครงสร้างแขนเดียวยกทรงกระบอกไฮดรอลิกและลดลง
ในระหว่างการคลี่คลายแขนสนับสนุนเพิ่มขึ้นเพื่อรองรับแขน decoiler; ในระหว่างการโหลดแขนสนับสนุนลงมา
d. Peeler, Press Roller, แรงเฉือนไฮดรอลิกสำหรับเส้นตัดคอยล์แบบง่าย ๆ
โครงสร้างหลัก: แผ่นเหล็กเชื่อม
กดลูกกลิ้ง: φ250× 1050 มม., ท่อไร้รอยต่อ, การเคลือบยางโพลียูรีเทน, มอเตอร์ธรรมดา 18.5kW พร้อมไดรฟ์ความถี่ผันแปร
แรงเฉือนไฮดรอลิก: โครงแผ่นเหล็กเชื่อมฐานใบมีดเหล็กหล่อ
เครื่องตัด: ใบมีดสี่ด้านวัสดุ: CR12MOV, ความแข็ง: 60 ± 1
ไฮดรอลิกไดรฟ์: กระบอกไฮดรอลิก: FA-φ100mm, 2 ชุด
ก. วนรอบหลุมและบริดจ์สำหรับเครื่องตัดขดลวดอย่างง่าย
โครงสร้างหลัก: แผ่นเหล็กเชื่อม
ไฮดรอลิกไดรฟ์: CA-φ80mm, 1 ชุดของกระบอกไฮดรอลิกควบคุมการยกสะพานและการลดลง
f. คู่มือด้านข้างด้วยตนเองสำหรับเส้นตัดคอยล์แบบง่าย ๆ
1. ส่วนประกอบหลัก: แผ่นเหล็ก, ชุดลูกกลิ้งกด, ล้อยางโพลียูรีเทน, ล้อสกรู, การปรับไฟฟ้า ฯลฯ
2. ลูกกลิ้งคู่มือด้านข้าง: วัสดุ: CR12MOV, ดับอุณหภูมิสูงและอารมณ์, HRC 580-620, 2 ลูกกลิ้งในแต่ละด้าน

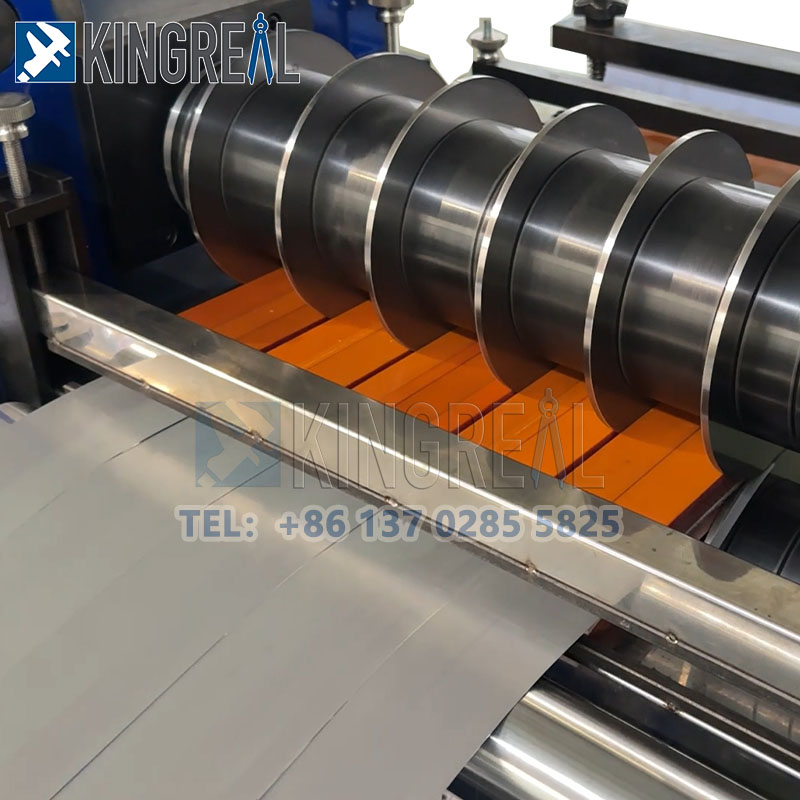

กรัม เครื่องเลื่อนสำหรับเส้นเลื่อนคอยล์แบบง่าย ๆ
1. ส่วนประกอบหลัก: โครงสร้างแผ่นเหล็ก, ฐานหล่อ, กระปุกเกียร์แบบซิงโครนัส, กลไกการยก, คลัชคลัทช์, ข้อต่อสากล ฯลฯ
2. เพลาตัด: 40cr, φ140 x 1050 มม., T-slot 28 มม., การดับความถี่ปานกลางและการแบ่งเบากรี
3. เส้นผ่าศูนย์กลางด้านนอกคัตเตอร์: φ280มม. (ให้ผู้ซื้อ)
4. วิธีการแก้ไข: ล็อคคัตเตอร์ด้วยถั่ว
5. ชุดตัวยึดการปรับหนึ่งชุดสำหรับแก้ไขแถบไม้
6. แผงด้านข้างเคลื่อนย้ายไฟฟ้าลิฟต์เพลาคัตเตอร์และไฟฟ้าลดลงแบบซิงโครนัส
7. มอเตอร์เลื่อน: มอเตอร์ AC 45kW + อินเวอร์เตอร์
ชม. แยกเศษลมสำหรับเครื่องตัดขดลวดอย่างง่าย
ส่วนประกอบหลัก: โครงสร้างแผ่นเหล็กเชื่อม, ลูกกลิ้งคู่มือ
Scrap Scrap สองด้านกลไกการใช้กล้องโทรทรรศน์, การปล่อยอัตโนมัติ, มอเตอร์ AC + อินเวอร์เตอร์ไดรฟ์
ฉัน. วนรอบหลุมและสะพานสำหรับเส้นตัดขดลวดเรียบง่าย
เฟรมหลัก: โครงสร้างแผ่นเหล็กเชื่อมโครงสร้าง
ไฮดรอลิกไดรฟ์: ถังไฮดรอลิกควบคุมการยกสะพานและล่าง: CA-φ80มม. (1 ชุด)
j. สถานีปรับความตึงของแผ่นสำหรับเครื่องเลื่อนคอยล์แบบง่าย ๆ
โครงสร้างหลัก: แผ่นเหล็ก, ลูกกลิ้งแยก, ยาง PU
แผ่นความตึง: เคลือบด้วยผ้าขนสัตว์
โรลเลอร์: φ500mm, PU ยางเคลือบ
ไฮดรอลิกไดรฟ์: ควบคุมการเพิ่มและลดลงของแผ่น ทรงกระบอกไฮดรอลิก: FA-φ100mm (2 ชุด)
ก. Hydraulic Coiler, Hydraulic Ejector สำหรับเส้นเลื่อนคอยล์ง่าย ๆ
ส่วนประกอบหลัก: โครงสร้างเหล็กเชื่อม, แผ่นเหล็กสี่แผ่น, ฐานเลื่อนรูปลิ่ม, แมนเดรล, แผ่นด้านข้าง, ตลับลูกปืน, บล็อกแบริ่ง, กระบอกไฮดรอลิกแบบพุชดึง, ตัวลดกระปุกเกียร์
ช่วงขนาดเส้นผ่านศูนย์กลางการคลี่
กระบอกไฮดรอลิกแบบพุชดึง: FA-φ150mm
ความสามารถในการโหลดสูงสุด: 10 ตัน
มอเตอร์ AC 75kW + อินเวอร์เตอร์
Ø80มม. แขนกดที่ยกได้แบบไฮดรอลิก
ล. แขนรองรับไฮดรอลิกสำหรับเครื่องตัดขดลวดอย่างง่าย
วัตถุประสงค์: สนับสนุนแขนคอยล์หลักและเพิ่มความเฉื่อยการหมุนของคอยล์
โครงสร้างแขนเดียวยกได้แบบไฮดรอลิก
ในระหว่างการขดลวดแขนสนับสนุนยกขึ้นเพื่อรองรับแขนคอยล์ ในระหว่างการขนถ่ายแขนสนับสนุนจะยกลง
ม. รถเข็นขนถ่ายไฮดรอลิกสำหรับสายการเลื่อนคอยล์แบบง่าย
1) ส่วนประกอบหลัก: โครงสร้างเหล็กเชื่อม, ล้อเดินทาง, คอลัมน์คู่มือสี่คอลัมน์, เพลาขับ ฯลฯ
2) ความสามารถในการโหลดสูงสุด: 10 ตัน, 1.1kW cycloidal pinwheel มอเตอร์, ความเร็วในการเดินทาง: 6 m/นาที
3) ไฮดรอลิกไดรฟ์: สามารถยกขดลวดได้สูงสุด 10 ตันโดยมีจังหวะสูงสุด 500 มม. ทรงกระบอกไฮดรอลิก: FA-φ125mmหนึ่งชุด
ระบบ N.Hydraulic สำหรับเครื่องเลื่อนคอยล์แบบง่าย
ส่วนประกอบหลัก: ถังน้ำมันแผ่นเหล็กเชื่อม 300 กิโลกรัมวาล์วไฮดรอลิกต่างๆและแผงวงจรน้ำมัน
พลังไดรฟ์ไฮดรอลิก: E-Class 11 kW มอเตอร์, การกระจัด 30 มล., ความดันปกติ: 70 kg/cm², ความดันสูงสุด: 140 kg/cm²
o. ระบบควบคุมไฟฟ้าสำหรับสายการเลื่อนขดลวดอย่างง่าย
1) คอนโซลควบคุมหลักหนึ่งตัวและตู้ควบคุมเสริมสองตู้ช่วยอำนวยความสะดวกในการโหลดคอยล์และการขนถ่าย
2) แหล่งจ่ายไฟ: สามเฟส 380V ± 10%, 50Hz ± 1Hz
3) ส่วนประกอบหลักและแอปพลิเคชัน: สายทั้งหมดประกอบด้วยคอนโซลควบคุมหลัก, คอนโซลควบคุมเสริมสำหรับ Decoiler, คอนโซลควบคุมเสริมสำหรับเครื่องกู้คืนและตู้ควบคุมไฟฟ้า สายการเลื่อนคอยล์แบบง่ายทั้งหมดใช้การควบคุมส่วนกลาง คอนโซลควบคุมหลักมีจอแสดงผลดิจิตอลการปรับความเร็วสูงและต่ำการให้อาหารด้วยตนเองการเลื่อนอย่างต่อเนื่องและฟังก์ชั่นการเตือนภัยผิดพลาด ส่วนประกอบทั้งหมดจะถูกนำเข้าหรือจากแบรนด์ในประเทศที่รู้จักกันดี ระบบควบคุมหน้าจอสัมผัสช่วยอำนวยความสะดวกในการตั้งค่าและการปรับความเร็วและพารามิเตอร์อื่น ๆ มันสามารถสลับระหว่างโหมดแมนนวลแบบสแตนด์อโลนและอัตโนมัติได้อย่างง่ายดายและสามารถตรวจสอบสถานะการทำงานของแต่ละองค์ประกอบได้ตลอดเวลาเพื่อให้แน่ใจว่าการทำงานที่ปลอดภัยและมีประสิทธิภาพของทั้งหมดเส้นตัดคอยล์แบบง่าย.
 |
 |
 |
