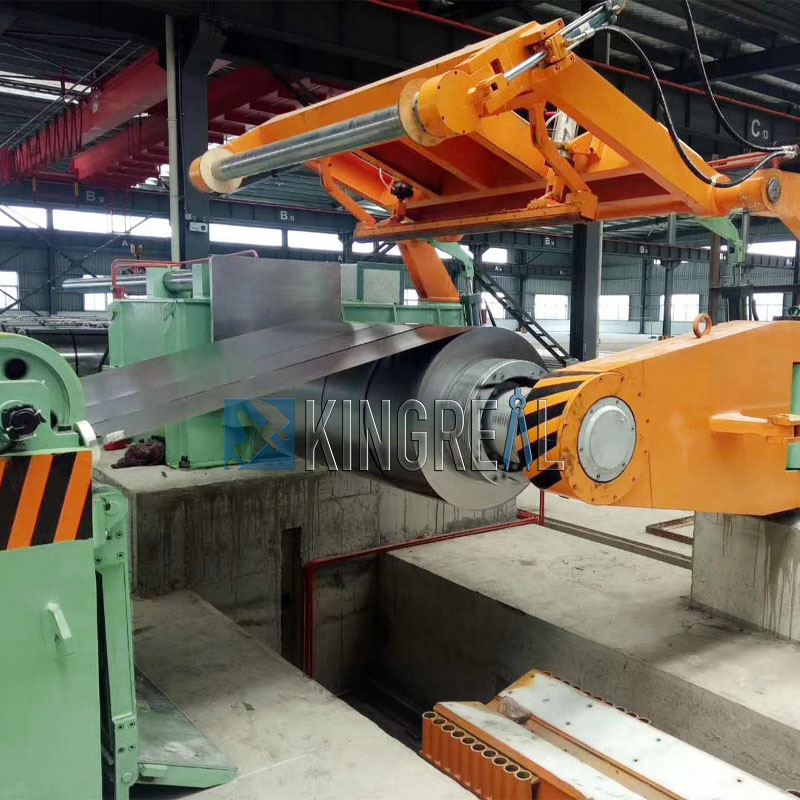

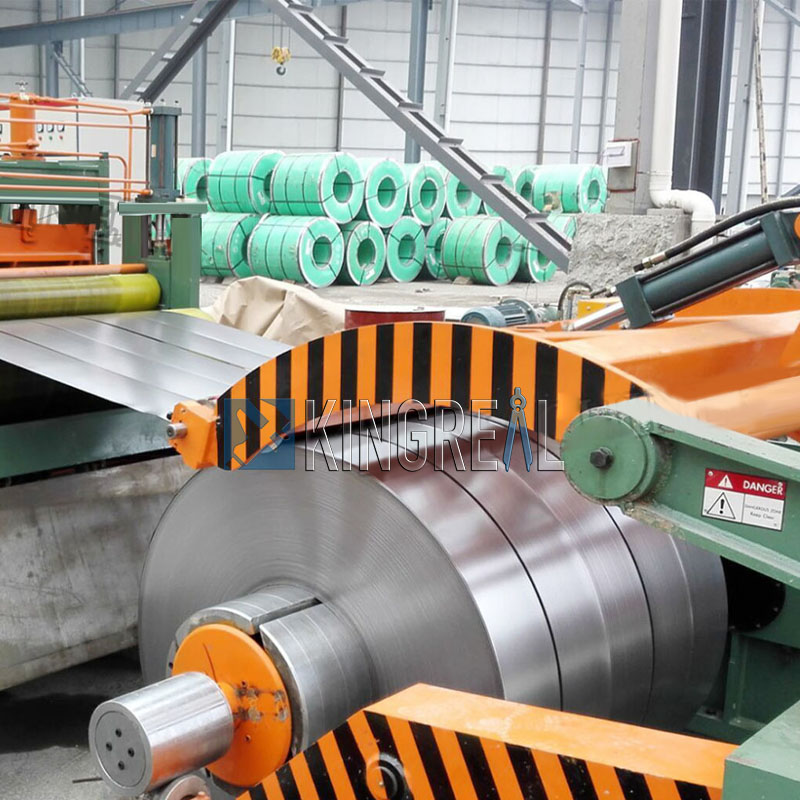

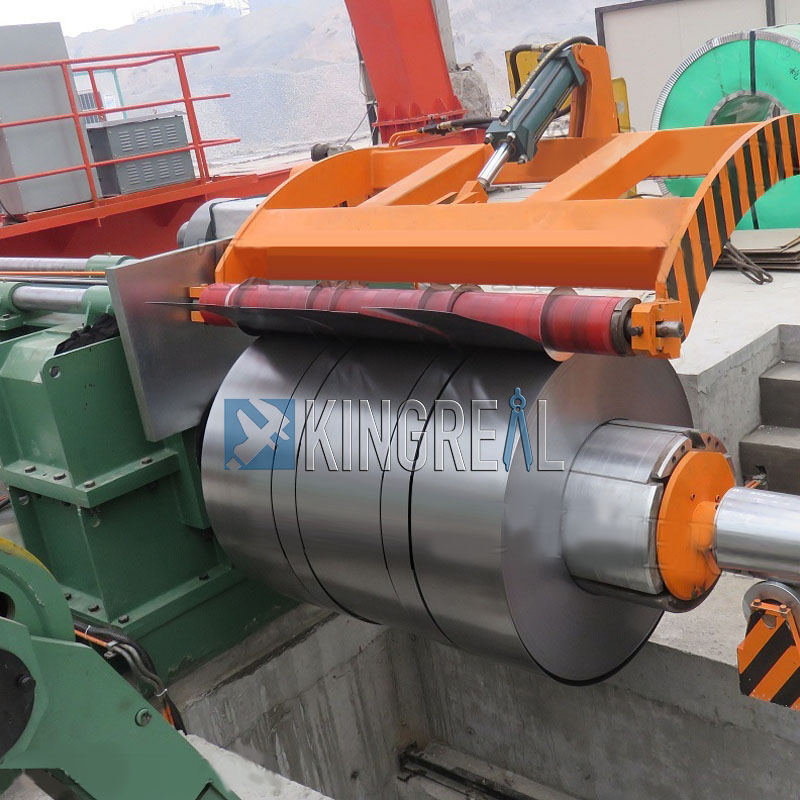

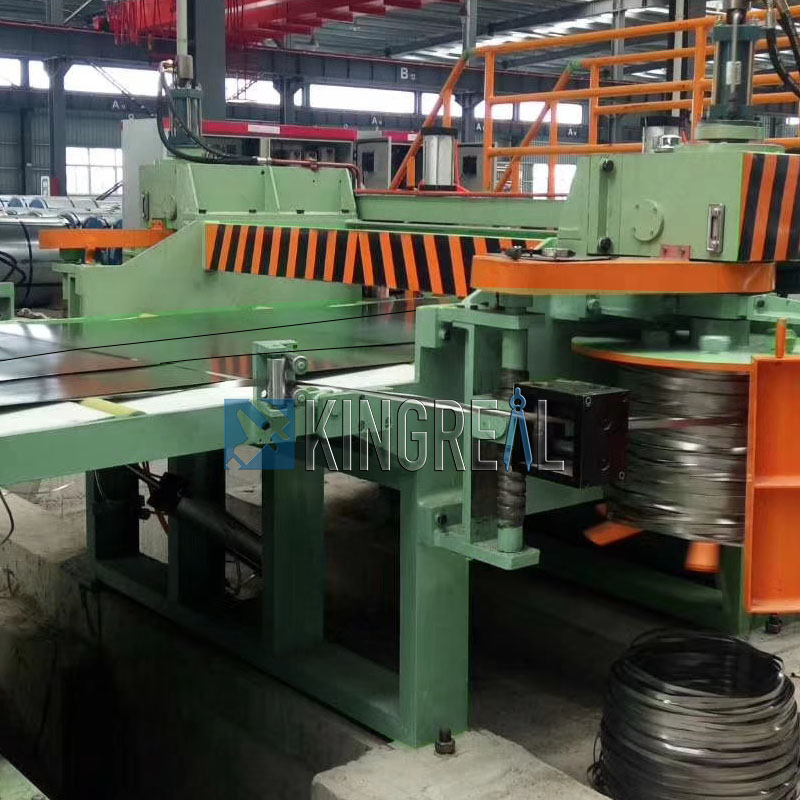

A เครื่องตัดเหล็กชุบสังกะสีส่วนใหญ่จะตัดแถบโลหะตามยาวและกรอกลับแถบแคบๆ ที่เกิดขึ้นให้เป็นขดลวด เส้นตัดเหล็กชุบสังกะสีนี้ประกอบด้วยการคลี่คลาย การวางตำแหน่งวัสดุ การตัด และการถอยกลับ เป็นที่ต้องการอย่างกว้างขวางเนื่องจากใช้งานง่าย คุณภาพการตัดสูง การใช้วัสดุสูง และการควบคุมความเร็วการตัดแบบไม่มีขั้นตอน
ทุกรายละเอียดของเส้นตัดเหล็กชุบสังกะสีได้รับการออกแบบอย่างพิถีพิถันโดยวิศวกร KINGREAL STEEL SLITTER ไม่เพียงแต่ทำหน้าที่ตัดเฉือนให้สมบูรณ์เท่านั้น แต่ยังรับประกันความปลอดภัยในการปฏิบัติงานอีกด้วย คุณอาจไม่ได้สังเกตเห็น แต่คุณสมบัติการป้องกันของเครื่องตัดเหล็กชุบสังกะสีนั้นรวมอยู่ในทุกแง่มุมของการทำงาน
ตัวอย่างเช่น เพลาใบมีดของสายตัดเหล็กชุบสังกะสีได้รับการรองรับโดยแบริ่งแกนหมุนของเครื่องมือเครื่องจักรที่มีความแม่นยำสูง ซึ่งช่วยลดการเบี่ยงเบนหนีศูนย์ในแนวแกนและแนวรัศมี นอกจากนี้ แผ่นใบมีดยังใช้กลไกการล็อคแบบสามจุดพร้อมน็อต (หรือน็อตไฮดรอลิกเพื่อการขันให้แน่น) ทำให้มั่นใจทั้งความแม่นยำของมิติและการล็อคที่ปลอดภัย เพื่ออำนวยความสะดวกในการปรับความเร็วในการตัด จึงมีการใช้ส่วนประกอบควบคุมอิเล็กทรอนิกส์และไฮดรอลิก ซึ่งไม่เพียงแต่ให้ความน่าเชื่อถือสูงและภูมิคุ้มกันของระบบควบคุมที่แข็งแกร่งเท่านั้น แต่ที่สำคัญกว่านั้น ยังมีฟังก์ชันการวินิจฉัยตนเอง ซึ่งช่วยให้สามารถระบุสาเหตุข้อผิดพลาดได้อย่างรวดเร็ว นอกจากนี้ เครื่องตัดเหล็กชุบสังกะสียังอยู่ในตำแหน่งที่ชัดเจนโดยใช้ปลอกเยื้องศูนย์ แม้ว่าความเยื้องศูนย์และน้ำหนักเฉือนจะเปลี่ยนไป ความสูงของป้อนยังคงที่ ทำให้มั่นใจทั้งความน่าเชื่อถือและความปลอดภัย
ใบมีดเป็นส่วนประกอบในการสั่งงานของเครื่องตัดเหล็กชุบสังกะสี- ประสิทธิภาพการตัดเฉือนที่เหมาะสมที่สุดนั้นขึ้นอยู่กับใบมีดเป็นสำคัญ และที่สำคัญกว่านั้นคือการกำหนดค่าตัวจับใบมีด เส้นตัดเหล็กชุบสังกะสีใช้โครงยึดใบมีดที่หลากหลาย โดยแต่ละแบบมีลักษณะเฉพาะและขอบเขตการใช้งานของตัวเอง ตัวยึดเครื่องมือเครื่องตัดเหล็กชุบสังกะสีมีสี่ประเภท: สไลเดอร์, เยื้องศูนย์, เพลาใบมีดแบบปรับได้ และสวิงอาร์ม ประเภทตัวเลื่อนเป็นประเภทแรกสุดและพบบ่อยที่สุดของตัวจับยึดเครื่องมือตัดเหล็กชุบสังกะสี ในประเภทนี้ เพลาใบมีดด้านล่างจะยึดอยู่กับเฟรมที่เคลื่อนย้ายได้และแบบตายตัว ในขณะที่เพลาใบมีดด้านบนจะอยู่ในแถบเลื่อนด้านซ้ายและขวา ตัวเลื่อนเหล่านี้ช่วยให้สามารถเคลื่อนที่ในแนวตั้งภายในรางนำของเฟรมแบบเคลื่อนย้ายได้และแบบตายตัว
ตัวจับยึดเครื่องมือเยื้องศูนย์ส่วนใหญ่จะมีความเยื้องศูนย์สองเท่า ซึ่งหมายความว่าเพลาใบมีดทั้งบนและล่างได้รับการรองรับภายในปลอกเยื้องศูนย์ ขับเคลื่อนด้วยเพลาเกียร์ซิงโครนัสผ่านเฟืองปรับ เพลาเหล่านี้จะหมุนไปในทิศทางตรงกันข้ามเพื่อปรับความเยื้องศูนย์ ซึ่งจะทำให้ความสูงของเพลาใบพัดด้านบนและด้านล่างแตกต่างกัน
ตัวจับยึดเครื่องมือที่มีความยาวเพลาใบมีดแบบปรับได้มีคุณลักษณะเฉพาะตัว: โครงด้านซ้ายแบบเคลื่อนย้ายได้สามารถปรับให้เข้าใกล้คู่ใบมีดด้านนอกสุดที่ปลายด้านซ้ายของเพลาใบมีดได้ ส่งผลให้ความยาวในการทำงานของเพลาใบมีดสั้นลง และเพิ่มความแข็งแกร่งของเพลาใบมีด คุณลักษณะนี้ช่วยให้เครื่องตัดเหล็กชุบสังกะสีสามารถจับได้ทั้งแถบกว้างและบาง รวมถึงแถบแคบและหนา จึงให้การใช้งานที่หลากหลาย แบบสุดท้ายคือที่ยึดใบมีดแบบสวิงอาร์ม โครงสร้างของมันง่ายกว่ามาก ทำให้เหมาะสำหรับการกรีดเป็นแผ่นบางเป็นหลัก
 |
 |
 |
เครื่องตัดเหล็กชุบสังกะสีส่วนใหญ่จะใช้สำหรับการประมวลผลโลหะแผ่น และฟังก์ชันต่างๆ ส่วนใหญ่จะเป็นแบบอัตโนมัติ ทำให้ระบบควบคุมภายในอุปกรณ์มีความสำคัญอย่างยิ่ง เส้นตัดเหล็กชุบสังกะสีใช้ระบบควบคุมเซอร์โวแบบไฟฟ้า-ไฮดรอลิก ซึ่งใช้การแปลงสัญญาณต่างๆ เป็นหลักเพื่อให้เกิดการดำเนินการต่างๆ อย่างไรก็ตาม มีวิธีการแปลงสัญญาณให้เลือกใช้หลายวิธี
รายละเอียดการออกแบบในเครื่องตัดเหล็กชุบสังกะสี
วิธีนี้ใช้มอเตอร์แรงบิดความเร็วสูงเพื่อขับเคลื่อนวาล์วเปิด-ปิดแบบเปิดคงที่ทั้งทางตรงและทางอ้อม เอาต์พุตสัญญาณดิจิทัลจากคอมพิวเตอร์จะถูกขยายแล้วควบคุมวาล์ว ทำให้สามารถควบคุมระหว่างสถานะเปิดและปิดได้ สัญญาณป้อนกลับจะถูกประมวลผลโดยเครื่องเก็บตัวอย่างและส่งกลับไปยังคอมพิวเตอร์ในรูปแบบปริมาณดิจิทัล เพื่อควบคุมการทำงานของแรงเฉือนแบบสลิตเตอร์
2. วิธีการแปลงดิจิตอลเป็นอนาล็อกสำหรับสายตัดเหล็กชุบสังกะสี
ตัวแปลงดิจิทัลเป็นอนาล็อกจะแปลงสัญญาณดิจิทัลที่สร้างโดยคอมพิวเตอร์ให้เป็นปริมาณแอนะล็อก ซึ่งใช้ในการควบคุมกระแสไฟฟ้าที่ใช้กับอินพุตของเซอร์โววาล์วหรือวาล์วสัดส่วน สัญญาณป้อนกลับจะถูกแปลงเป็นปริมาณดิจิทัลด้วยตัวแปลงแอนะล็อกเป็นดิจิทัล จากนั้นป้อนเข้าคอมพิวเตอร์ เสร็จสิ้นการแปลงสัญญาณ
3. วิธีการสเต็ปเปอร์มอเตอร์สำหรับสายตัดเหล็กชุบสังกะสี
ขึ้นอยู่กับวิธีการแปลงที่ใช้โดยตัวควบคุมสเต็ปเปอร์มอเตอร์ เอาต์พุตสัญญาณดิจิทัลจากคอมพิวเตอร์จะถูกป้อนเข้าเป็นพัลส์ในตัวแปลง มุมการหมุนของสเต็ปเปอร์มอเตอร์จะถูกแปลงเป็นวาล์วที่เปิดผ่านอุปกรณ์ส่งกำลัง ทำให้เกิดเป็นวาล์วไหลแบบดิจิทัล นอกจากนี้ แรงดันทางออกยังเป็นสัดส่วนกับแรงดันเอาท์พุต ทำให้เกิดวาล์วแรงดันแบบดิจิทัล ดังนั้นจึงบรรลุผลตามที่ต้องการ
ในระหว่างเส้นตัดเหล็กชุบสังกะสีการทำงาน ความตึงเป็นพารามิเตอร์ประสิทธิภาพที่สำคัญ ซึ่งส่งผลต่อทั้งการขึ้นลานและการคลี่คลาย เพื่อควบคุมความตึงในเครื่องตัดเหล็กชุบสังกะสีได้อย่างมีประสิทธิภาพ ตัวควบคุมความตึงถือเป็นส่วนประกอบที่สำคัญ ตัวควบคุมความตึงจะวัดความเร็ว คำนวณเส้นผ่านศูนย์กลางของขดลวด และตั้งค่าความตึงโดยการวัดแรงบิดของโหลด
เนื่องจากตัวควบคุมความตึงบนสายตัดเหล็กชุบสังกะสีจะส่งสัญญาณอะนาล็อกมาตรฐานจากศูนย์ถึงสิบโวลต์ที่สอดคล้องกับแรงบิดพิกัดของมอเตอร์อะซิงโครนัส สัญญาณอะนาล็อกนี้จึงสามารถเชื่อมต่อกับตัวแปลงความถี่เพื่อเลือกแรงบิดอ้างอิง ช่วยให้เกิดแรงตึงคงที่ระหว่างการทำงาน หากอยู่ในโหมดควบคุมความตึง ไม่ว่าจะเป็นมอเตอร์กระแสตรง มอเตอร์ไฟฟ้ากระแสสลับ หรือเซอร์โวมอเตอร์ ความเร็วจะต้องถูกจำกัด มิฉะนั้น เมื่อแรงบิดที่สร้างโดยมอเตอร์เอาชนะแรงบิดของโหลดและทำงาน จะเกิดการเร่งความเร็วในการหมุน ทำให้ความเร็วเพิ่มขึ้นต่อไปจนกว่าจะถึงความเร็วสูงสุด
