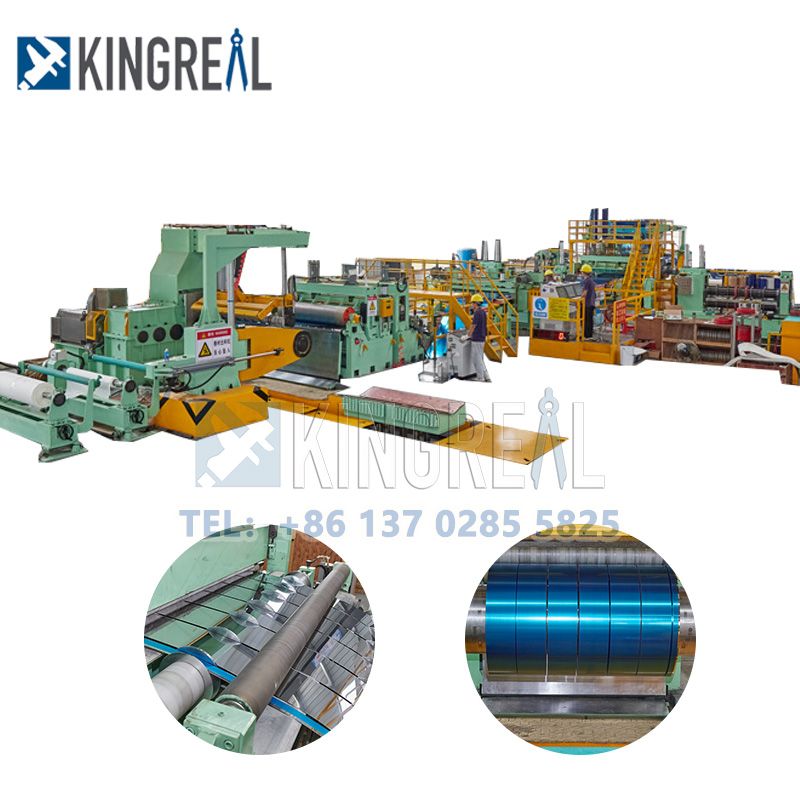

KINGREAL SLITTER SLITTER 1650mm Coil Slitting Machine เป็นเครื่องตัดโลหะที่มีคุณลักษณะส่วนใหญ่ ซึ่งสามารถกรีดแผ่นม้วนความหนา 0.3-3 มม. และกรอม้วนแผ่นกรีดกลับได้ KINGREAL SLITTER SLITTER havs ผลิตเครื่องตัดม้วนขนาด 1650 มม. สำหรับลูกค้าในสหรัฐอเมริกา เม็กซิโก แคนาดา บราซิล ตุรกี และซาอุดีอาระเบีย ติดต่อเราเพื่อขอโปรแกรมใบเสนอราคาล่าสุด!
KINGREAL STEEL SLITTER 1650MM เครื่องตัดคอยล์ ได้รับการออกแบบมาเพื่อการตัดและกรอวัสดุประเภทต่างๆ เช่น เหล็ก อลูมิเนียม GI ทองแดง และซิลิคอน เส้นตัดคอยล์ขนาด 1600 มม. นี้เป็นหนึ่งในการออกแบบเส้นตัดโลหะที่ใช้กันทั่วไปมากที่สุด และจะตอบสนองความต้องการของโรงงานส่วนใหญ่สำหรับการตัดเฉือนในกระบวนการผลิตคอยล์ ความหนาของคอยล์จัดการได้ตั้งแต่ 0.3 มม. - 3 มม. และความกว้างสูงสุด 1650 มม.
|
วัตถุดิบ |
||
|
เลขที่ |
ชื่อ |
ข้อมูลจำเพาะ |
|
1 |
วัสดุ |
CR, เหล็ก, อลูมิเนียม |
|
2 |
ความหนาของคอยล์ |
0.3-3 มม |
|
3 |
ความกว้างของคอยล์ |
500-1650 มม |
|
4 |
คอยล์ไอดี |
≤Φ2000มม |
|
5 |
คอยล์ OD |
Φ508มม.、Φ610มม |
|
6 |
น้ำหนักคอยล์ |
เลขที่ |
|
ข้อกำหนดสายการผลิต |
||
|
1 |
กรีดแถบ |
25 สูงสุด |
|
2 |
เครื่องตัด |
500-1650 มม |
|
3 |
พลัง |
380V/50Hz/3Ph |
|
4 |
ความอดทนความกว้าง |
≤±0.05มม |
|
5 |
- ช่วงความกว้างของขอบเศษ |
2-10มม |
|
6 |
เสี้ยนผลิตภัณฑ์สำเร็จรูป |
≤0.03มม |

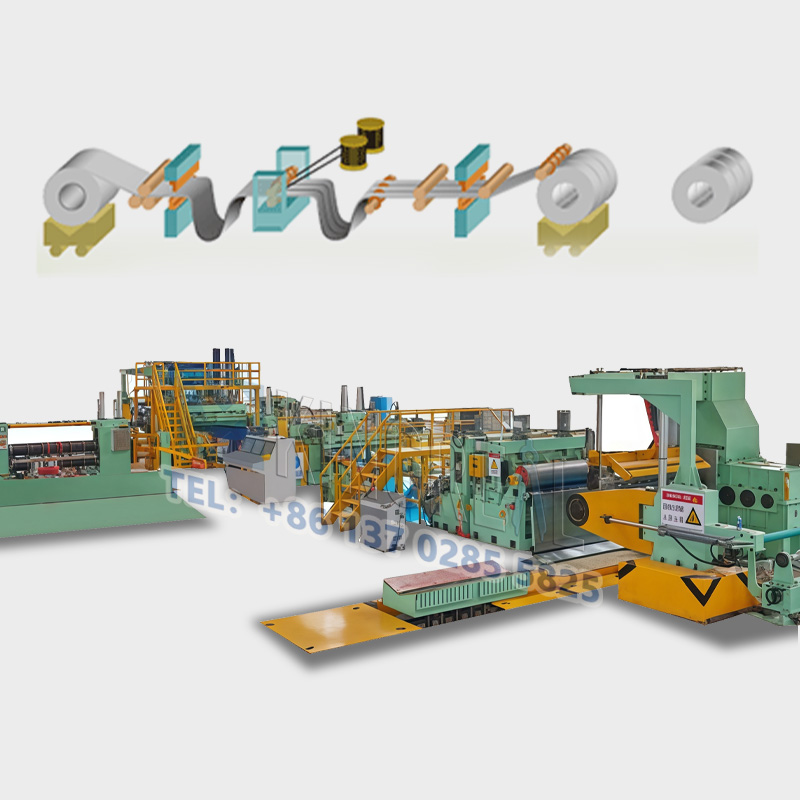

คอยล์โหลดรถเข็น - การจัดกึ่งกลางแนวตั้งของไฮดรอลิกของ decoiler - เครื่อง decoiler ไฮดรอลิก - การหยิกและคันโยก - กรรไกรหัวจาน - สะพานห่วง - เครื่องตัด - สถานีแรงดึง - การแยก - เครื่องกรอกลับ
โครงสร้างและการใช้งาน: ใช้ในการป้อน uncoiler โดยขนส่งเหล็กม้วนจากโต๊ะจัดเก็บไปยังรอกของ uncoiler รถเข็นถูกควบคุมโดยมอเตอร์ไฮดรอลิก และการยกถูกควบคุมโดยกระบอกไฮดรอลิก
กลไกการยก: กระบอกไฮดรอลิกและโครงสร้างคอลัมน์นำสี่แบบเลื่อน กำลังยกที่จัดทำโดยกระบอกสูบ กระบอกสูบเพื่อส่งเสริมการยกโต๊ะผู้ถือประเภท V เพื่อให้บรรลุการทำงานของขดลวดเหล็กขึ้นและลง
กลไกการเคลื่อนที่: มอเตอร์ไฮดรอลิกและโครงสร้างรางนำทางแบบขนาน กำลังขับเคลื่อนขับเคลื่อนโดยมอเตอร์ไฮดรอลิก เพื่อให้รถเข็นเคลื่อนที่ในแนวนอนไปตามทิศทางแนวแกนของแกนหมุนของ uncoiler ปลายแต่ละด้านของรางมีตัวกั้นเพื่อป้องกันไม่ให้รถเข็นตกราง
ก. ฟังก์ชั่น:
การบรรทุกเหล็กม้วน การขยายและขันเส้นผ่านศูนย์กลางภายในของขดลวดให้แน่น การคลายและปล่อยหรือรีไซเคิลคอยล์
เพื่อรองรับแผ่นคอยล์และให้แรงดึงกับแถบเหล็ก ประกอบด้วย โครง แกนหมุน ม้วนขยายและหดตัว อุปกรณ์คลี่คลายและกด ส่วนรองรับเสริม อุปกรณ์เบรก และชิ้นส่วนส่งกำลัง
บี. การก่อสร้าง
ก) โครงหลัก: ทำจากเหล็ก แผ่นเหล็ก A3 ที่นั่งแบริ่งเหล็กปลอม # 45 หลังการเชื่อม ผ่านการอบอ่อนรักษาคุณภาพไม่เปลี่ยนรูป
b) แกนหมุน: เจาะจากเหล็กกลม 40Cr ที่มีเส้นผ่านศูนย์กลางรู 85 มม. อบคืนตัวแล้วกลึงละเอียดให้เป็นเส้นผ่านศูนย์กลางพื้นผิวการทำงาน 190 มม. ความสามารถในการรับน้ำหนัก 25 ตัน
c) เพิ่มและหดรีล: การใช้รูปแบบรีลส่วนขยายแบบกดและดึงแบบเลื่อน แผ่นโค้งสี่แผ่น (เหล็กหมายเลข 45) คู่ตัวเลื่อนตัดลวด เส้นผ่านศูนย์กลางส่วนขยาย: Ф470mm-520mm (บวกปลอกยางถึง Ф610mm) ความยาวการทำงานที่มีประสิทธิภาพของรีล 1650 มม. แมนเดรลโดยรวมเพื่อให้แน่ใจว่ารีลขึ้นและลงเมื่อมีศูนย์กลาง
|
- โครงสร้าง |
ฐานเชื่อมแผ่นเหล็ก กล่องเกียร์ไฟฟ้า แผ่นโลหะ และโครงรถ |
|
ปริมาณ |
1 ชุด |
|

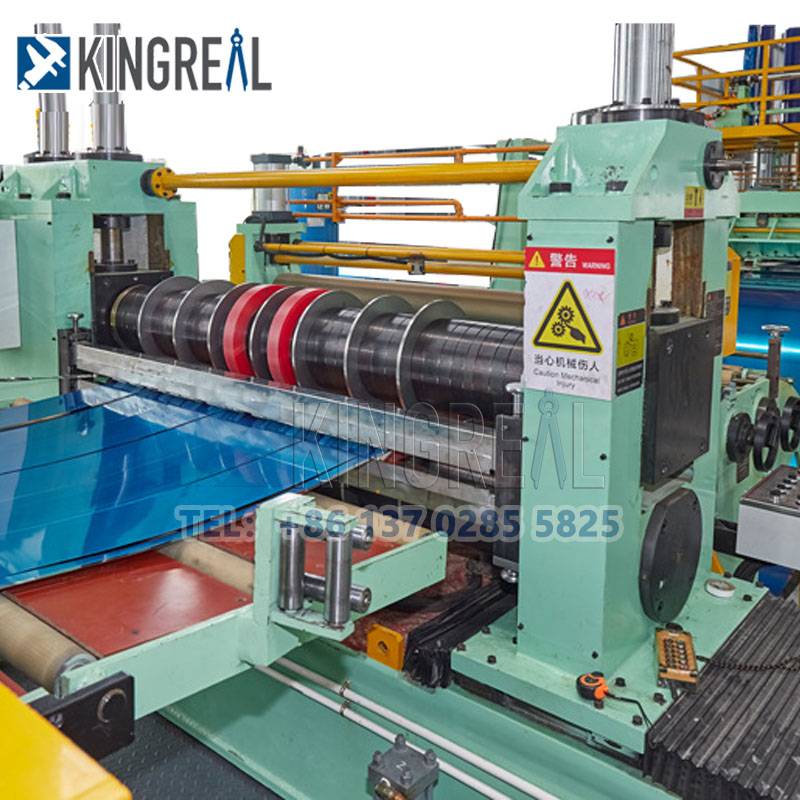

ความเร็วในการตัด |
200M/นาที |
|
เส้นผ่านศูนย์กลางของเพลาเครื่องตัด |
Φ220มม.×1900มม |
|
วัสดุ |
42CrMo |
|
ขนาดใบมีด |
Φ350มม.×Φ220มม.×10มม |
|
กำลังมอเตอร์หลัก |
AC110Kw |
1.เครื่องตัดเหล็กชุบสังกะสีทำหน้าที่อะไร?
2. ฟังก์ชั่นของเครื่องตัดม้วนแถบแคบคืออะไร?
3. snubber ในเครื่องตัดเหล็กชุบสังกะสีคืออะไร?
4.จะประเมินประสิทธิภาพต้นทุนของสายตัดขดลวดโลหะได้อย่างไร？
5. จะรักษาสายตัดเหล็กม้วนสแตนเลสได้อย่างไร?
◆ ความเชี่ยวชาญด้านการผลิตที่กว้างขวาง
ด้วยประสบการณ์การผลิตและการขายกว่า 20 ปี KINGREAL STEEL SLITTER เป็นผู้ผลิตที่มีประสบการณ์และเชี่ยวชาญด้านเครื่องตัดโลหะ KINGREAL STEEL SLITTER ประสบความสำเร็จในการจัดหาเครื่องตัดโลหะประเภทต่างๆ ให้กับประเทศต่างๆ ทั่วโลก รวมถึงเวียดนาม ตุรกี รัสเซีย อินเดีย และสหรัฐอาหรับเอมิเรตส์ ได้รับการยอมรับจากลูกค้าอย่างกว้างขวาง
◆ พลังของทีมผู้เชี่ยวชาญ
KINGREAL STEEL SLITTER มีทีมงานด้านเทคนิค การขาย และการผลิตภายในองค์กรของตัวเอง KINGREAL STEEL SLITTER สามารถจัดการทุกขั้นตอนของกระบวนการอย่างมืออาชีพตั้งแต่การขายและการผลิตไปจนถึงการจัดส่ง
◆ ให้ความช่วยเหลือหลังการซื้อ
KINGREAL STEEL SLITTER ให้บริการติดตั้งหลังการขายออนไลน์และออฟไลน์เพื่อรับประกันการติดตั้งและการทำงานของเครื่องตัดโลหะอย่างเหมาะสม
แหล่งข้อมูลออนไลน์ประกอบด้วยวิดีโอบทแนะนำและคำแนะนำด้านวิศวกรรมออนไลน์ที่ครอบคลุม ทรัพยากรออฟไลน์เกี่ยวข้องกับ KINGREAL STEEL SLITTER ที่ส่งวิศวกรไปยังโรงงานในพื้นที่ของลูกค้าเพื่อให้คำแนะนำในการติดตั้งนอกสถานที่
 |
 |
 |
 |
