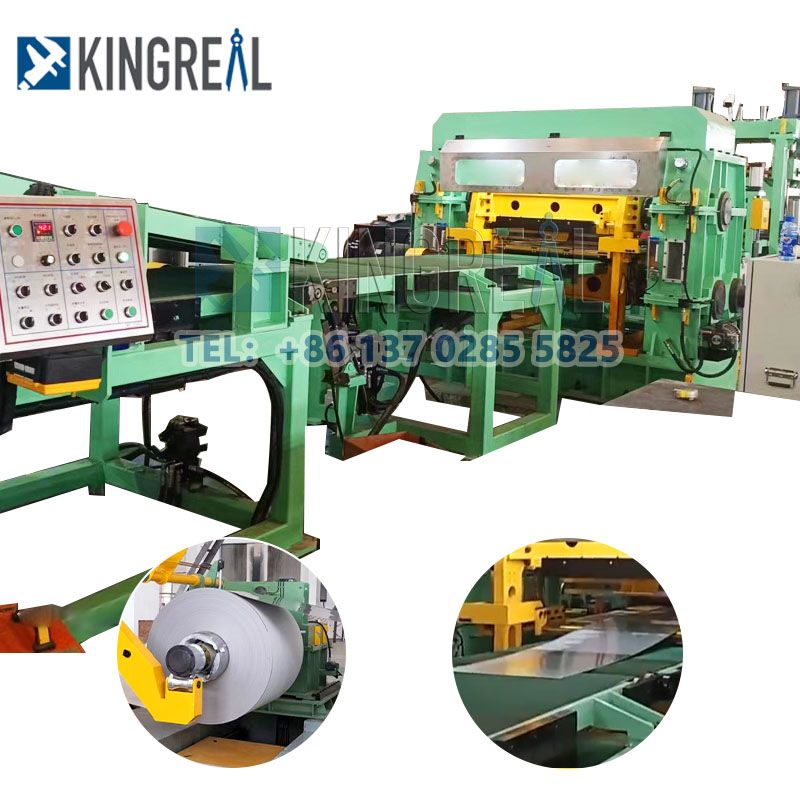

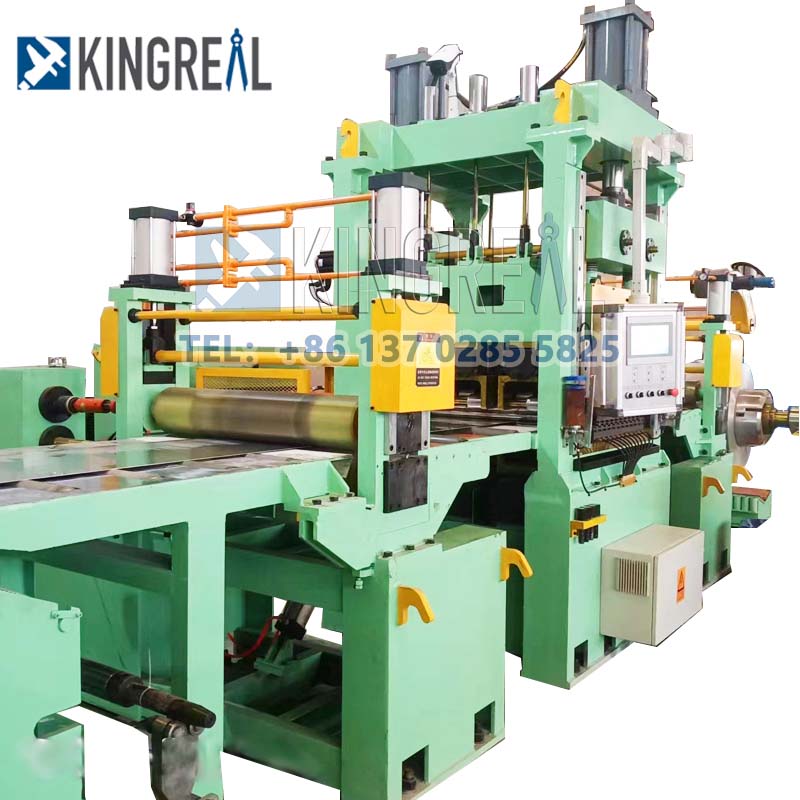

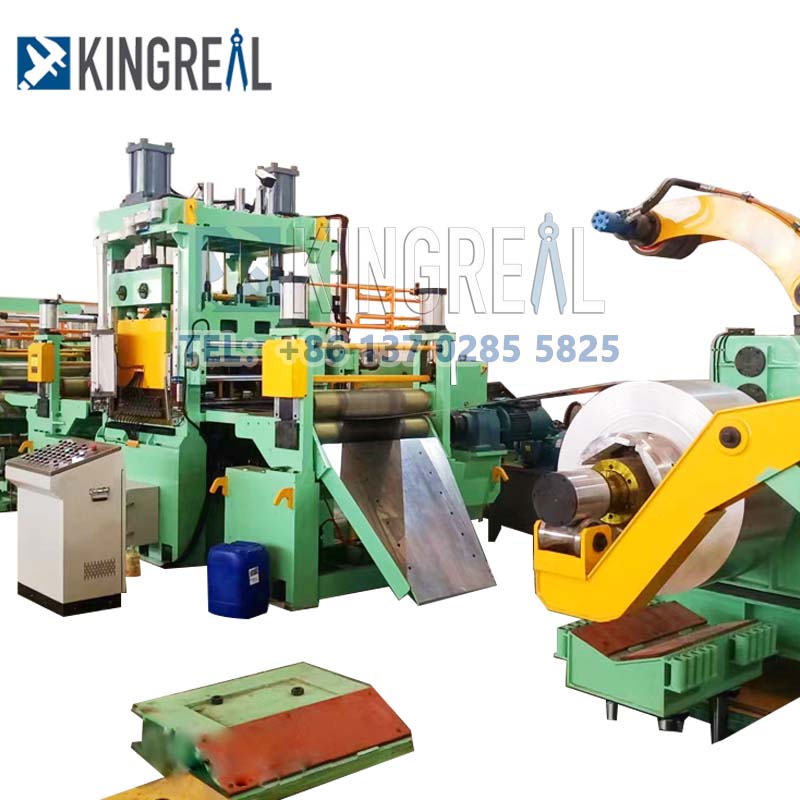

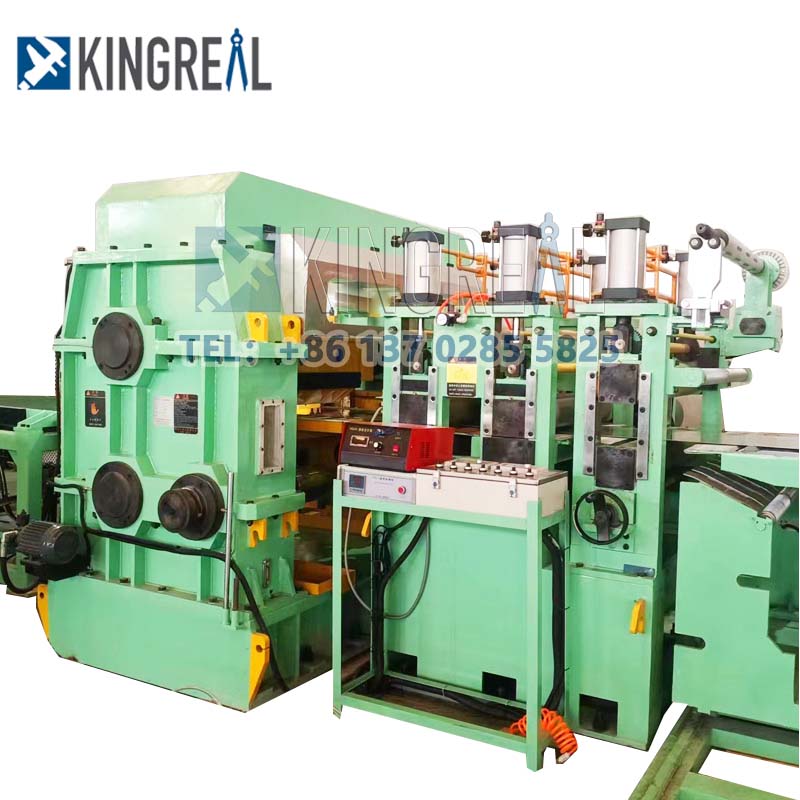

เครื่องตัดเส้นความยาว KINGREAL 850MM ได้รับการออกแบบมาเพื่อประมวลผลม้วนที่มีความกว้างสูงสุด 850 มม. และสามารถคลายเกลียว ปรับระดับ การตัด และการวางซ้อนได้ กรุณาติดต่อเราสำหรับข้อมูลเพิ่มเติม
เครื่องตัดสายขนาด 850 มม. KINGREAL เป็นหนึ่งในผลิตภัณฑ์ที่ร้อนแรงที่สุดในช่วงไม่กี่ครั้งที่ผ่านมา ออกแบบอย่างมืออาชีพเพื่อรองรับม้วนวัสดุต่าง ๆ ที่มีความกว้าง 850 มม. เมื่อเปรียบเทียบกับความกว้างของรางทั่วไปที่ 1300MM, 1600MM และ 2000MM ความกว้าง 850MM นั้นเป็นรางที่เล็กกว่า ซึ่งต้องใช้ความแม่นยำในการตัดและการปรับระดับมากขึ้น ทำให้เครื่องจักรมีความเชี่ยวชาญมากขึ้น
เครื่องตัดตามความยาว KINGREAL 850MM สามารถจัดการความกว้างของคอยล์ได้ตั้งแต่ 850 มม. ถึง 2000 มม. ซึ่งต้องใช้การออกแบบในระดับที่สูงกว่ามากสำหรับอุปกรณ์แต่ละชิ้นของสายการผลิต เครื่องตัดตามความยาวประกอบด้วยส่วนประกอบต่อไปนี้: การคลายเกลียว การปรับระดับ การป้อน การตัด การตัดขอบ และการซ้อนส่วนประกอบ และสามารถตัดขดลวดเป็นแผ่นสำหรับการใช้งานเพิ่มเติมได้อย่างแม่นยำ
KINGREAL SLITTER อยู่ในแวดวงอุปกรณ์การประมวลผลและการผลิตคอยล์มานานกว่า 20 ปี และมุ่งมั่นที่จะปรับปรุงความเป็นมืออาชีพและความสามารถในการบริการหลังการขายอย่างต่อเนื่อง KINGREAL SLITTER สามารถออกแบบโซลูชันการผลิตได้ตามความต้องการของลูกค้า และช่วยให้พวกเขาตระหนักถึงประสิทธิภาพการผลิตที่ดีที่สุด ปัจจุบัน Cut To Length Line ประสบความสำเร็จในการขายให้กับรัสเซีย ตุรกี ซาอุดีอาระเบีย ชิลี และประเทศและภูมิภาคอื่นๆ

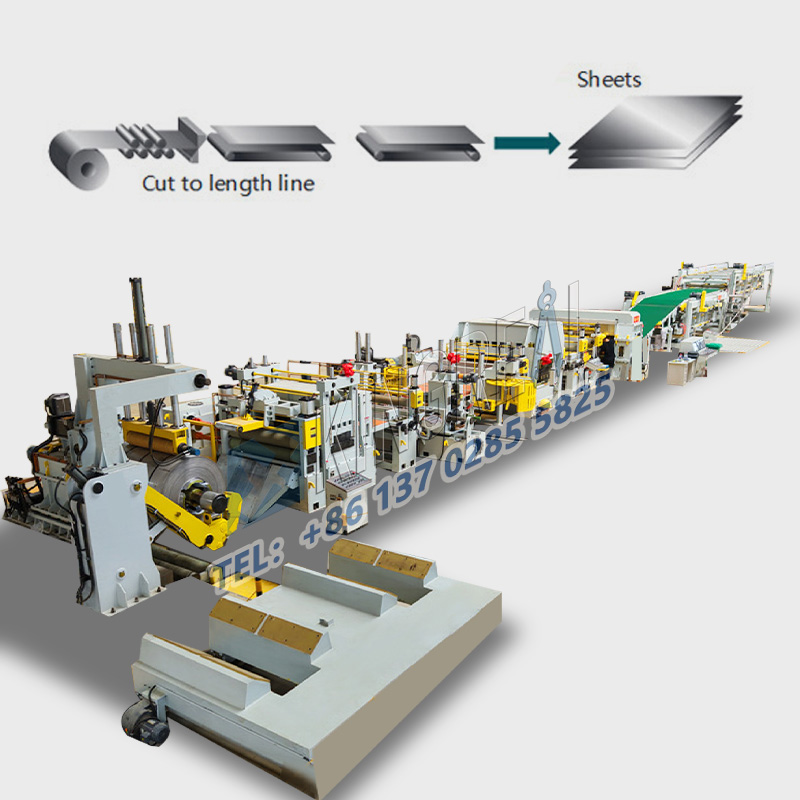

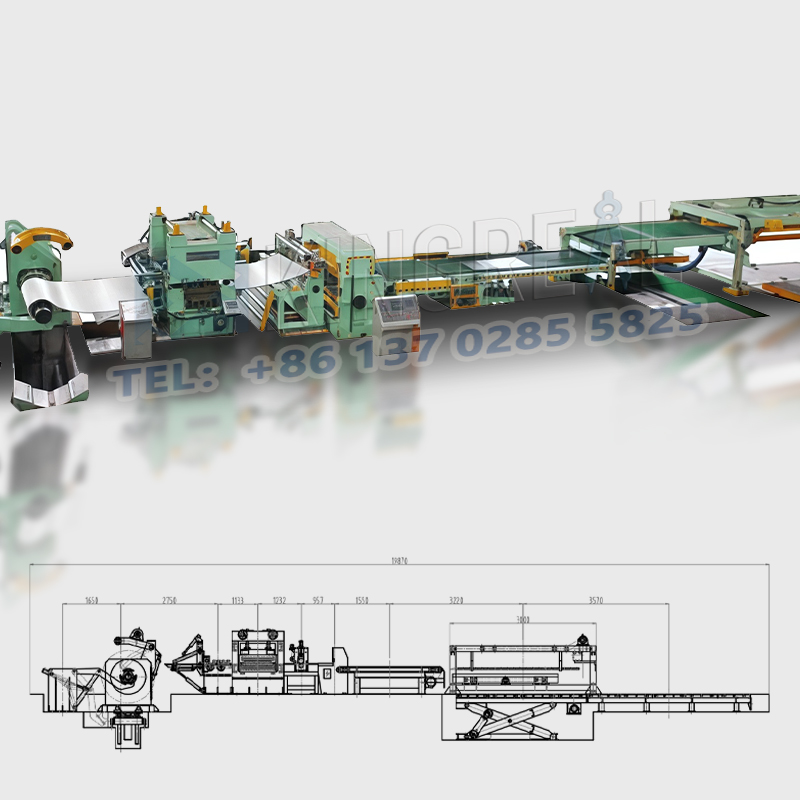

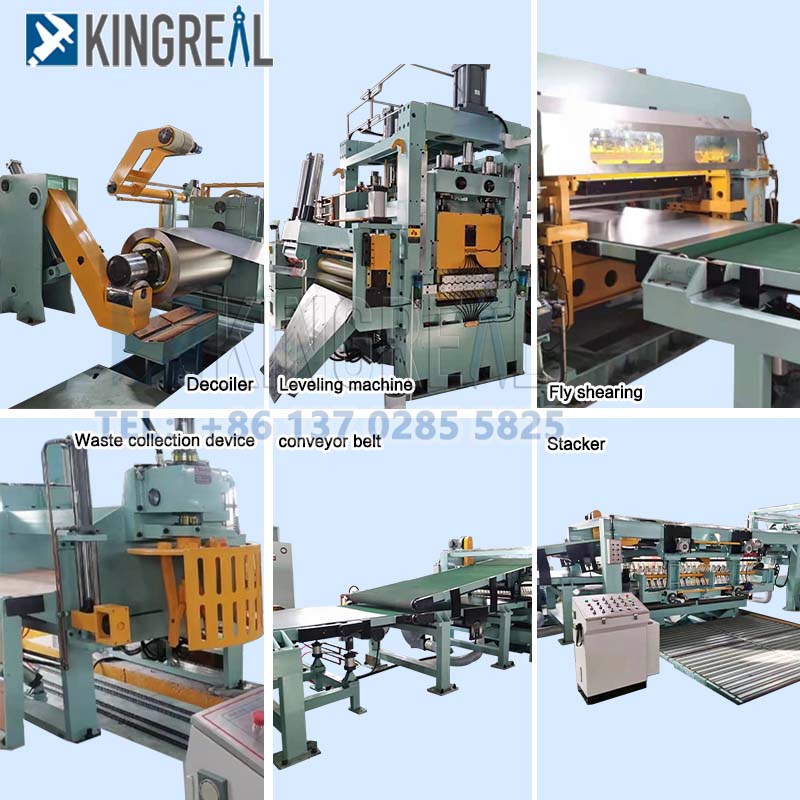

Decoiler ไฮดรอลิก → ลูกกลิ้งหยิกเพื่อเข้าสู่เครื่องปรับระดับ → สถานี Looper สั้น → กลไกนำทางด้านข้าง → การป้อนตามความยาว → เครื่องตัดแบบ Fly Shearing → อุปกรณ์ลำเลียงสายพาน → การวางซ้อนผลิตภัณฑ์ → การขนถ่ายรถเข็น
|
เลขที่ |
ชื่อ |
จำนวน |
|
1 |
ตารางวัตถุดิบ |
1 ยูนิต |
|
2 |
รถเข็นสำหรับให้อาหาร |
1 ยูนิต |
|
3 |
ส่วนรองรับเสริมด้านหน้า |
1 ยูนิต |
|
4 |
Uncoiler + อุปกรณ์คลี่คลาย |
1 ชุด |
|
5 |
เครื่องหนีบผม |
1 ยูนิต |
|
6 |
ลูปเปอร์สั้น |
1 ยูนิต |
|
7 |
อุปกรณ์นำทางด้านข้าง |
1 ยูนิต |
|
8 |
เครื่องวัดความยาว Pinch NC |
1 ยูนิต |
|
9 |
เครื่องตัดฟลาย |
1 ยูนิต |
|
10 |
เครื่องลำเลียง |
1 ยูนิต |
|
11 |
เครื่องซ้อนสินค้า |
1 หน่วย0 |
|
วัตถุดิบ |
แผ่นเหล็กชุบสังกะสี, แผ่นอลูมิเนียมชุบสังกะสี |
|
ความหนาของคอยล์ |
0.3-3 มม |
|
ความกว้างของคอยล์ |
≤1600มม |
|
น้ำหนักคอยล์ |
≤ 20T |
|
ความเร็วในการตัด |
0-80M/นาที |
|
ทะลุผ่านความเร็ว |
0~15ม./นาที |
|
พลัง |
380V/50Hz/3เฟส |
|
ควบคุม |
การควบคุมการแปลงความถี่ไฟฟ้ากระแสสลับ |
เครื่อง Decoiler แบบไฮดรอลิกเป็นส่วนสำคัญของสายการผลิตตัดโลหะ ซึ่งส่วนใหญ่ใช้ในการคลี่และนำขดลวดโลหะไปยังอุปกรณ์ตัดหรือกระบวนการอื่น ๆ
● Supporting Coil: รองรับคอยล์โดยการขันรูของคอยล์ให้แน่นเพื่อให้มั่นใจถึงความเสถียร
● การคลี่คลายแถบ: คลี่แถบออกอย่างนุ่มนวลโดยยังคงความตึงของแถบไว้
● ระบบไฮดรอลิกส์: ระบบไฮดรอลิกของ Uncoiler ใช้เพื่อขับเคลื่อนส่วนประกอบทางกล เช่น ชุดแขนรองรับ เพื่อเพิ่มเสถียรภาพของคอยล์

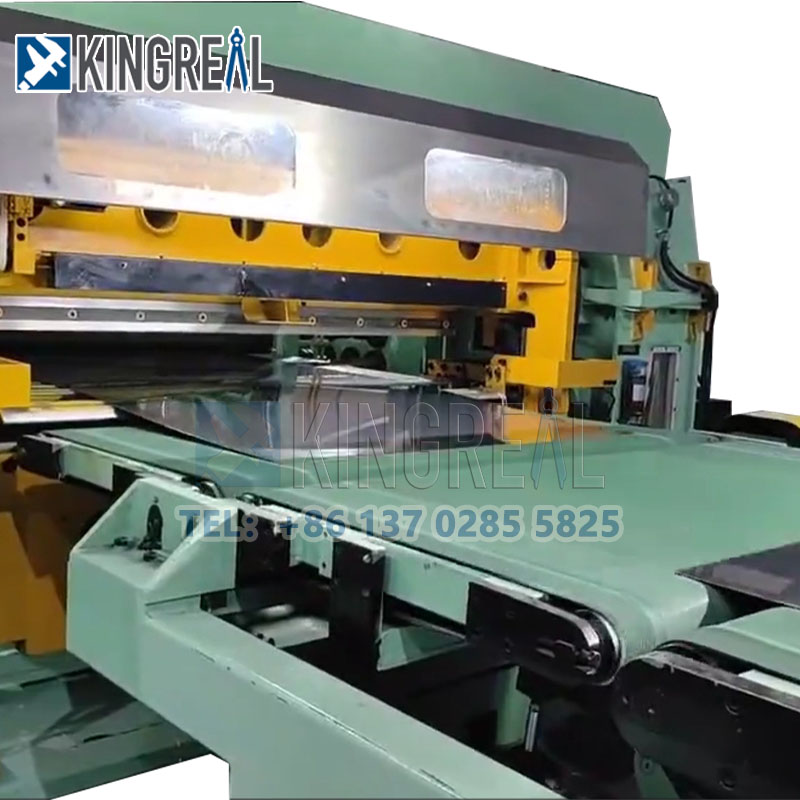

เครื่องตัดคุณภาพสูง
● ฟังก์ชั่น: ใช้สำหรับตัดวัสดุที่มีความยาวคงที่
● โครงสร้างหลัก: เฟรมหลัก ใบมีด คลัตช์นิวแมติก ชิ้นส่วนไฟฟ้า ฯลฯ
● เฟรมหลัก: เฟรมทั้งหมดเชื่อมด้วยเหล็กโครงสร้างคาร์บอนคุณภาพสูง และผ่านการอบอ่อนหลังการเชื่อม
● ใบมีด: ใบมีดทำจากวัสดุ Cr12 ความแข็งในการอบชุบ HRC62 องศา และสามารถเปลี่ยนคมตัดทั้งสี่ด้านได้

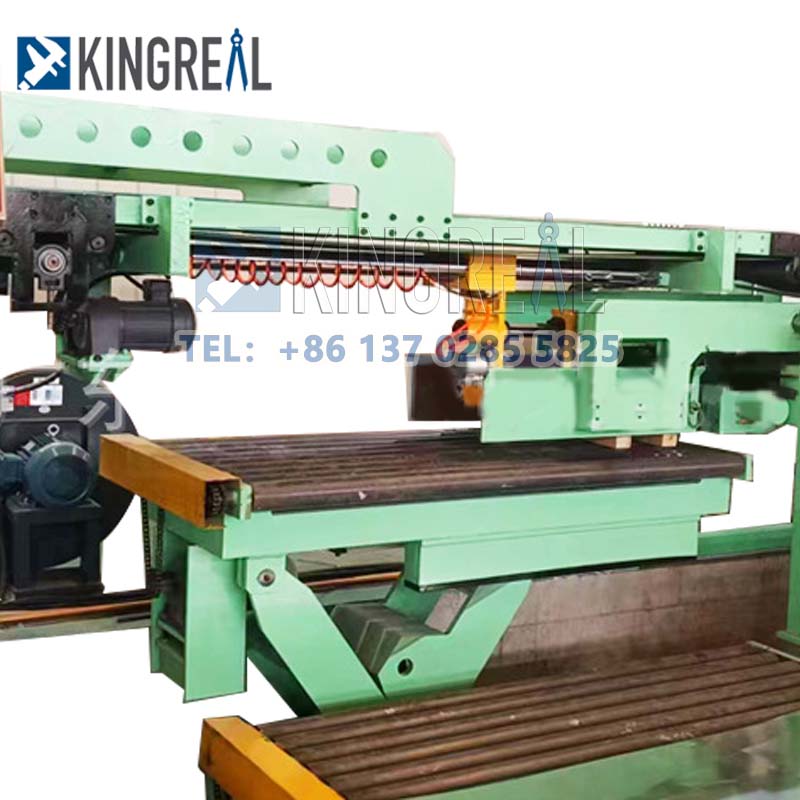

อุปกรณ์สแต็คอัตโนมัติ
อุปกรณ์วางซ้อนกันได้รับการออกแบบมาเพื่อเพิ่มประสิทธิภาพในการประมวลผลโลหะ ลดการจัดการด้วยมือ และให้แน่ใจว่าแผ่นที่ประมวลผลนั้นถูกวางซ้อนกันอย่างเรียบร้อยสำหรับการขนส่งในภายหลังหรือในการประมวลผลต่อไป อุปกรณ์เหล่านี้มีความสำคัญมากในอุตสาหกรรมแปรรูปโลหะ โดยเฉพาะอย่างยิ่งในสายการผลิตที่จำเป็นต้องจัดการโลหะแผ่นจำนวนมาก
