เส้นตัดแบบตัดตามความยาวคืออะไร? เครื่องตัดโลหะแผ่น KINGREAL มักใช้ในการ decoiler ปรับระดับและตัดขดลวดของวัสดุที่แตกต่างกันและความหนาตามความกว้างที่ลูกค้ากำหนด ความหนาของคอยล์ทั่วไปอยู่ระหว่าง 0.3-3 มม. โดยมีการออกแบบการผลิตที่แตกต่างกันสำหรับวัตถุดิบและข้อกำหนดการผลิตที่แตกต่างกัน โปรดส่งคำขอของคุณไปที่ KINGREAL!
KINGREAL ดำเนินธุรกิจด้านการผลิตอุปกรณ์แปรรูปคอยล์ โดยให้บริการลูกค้าในด้านการออกแบบ การผลิต และการขาย สินค้าที่โดดเด่นที่สุดคือเครื่องตัด, เส้นตัดและเส้นเจาะ- เครื่องจักรเหล่านี้ใช้กันอย่างแพร่หลายในการตัด ตัด หรือเจาะแผ่นโลหะให้เป็นขนาดและรูปร่างต่างๆ

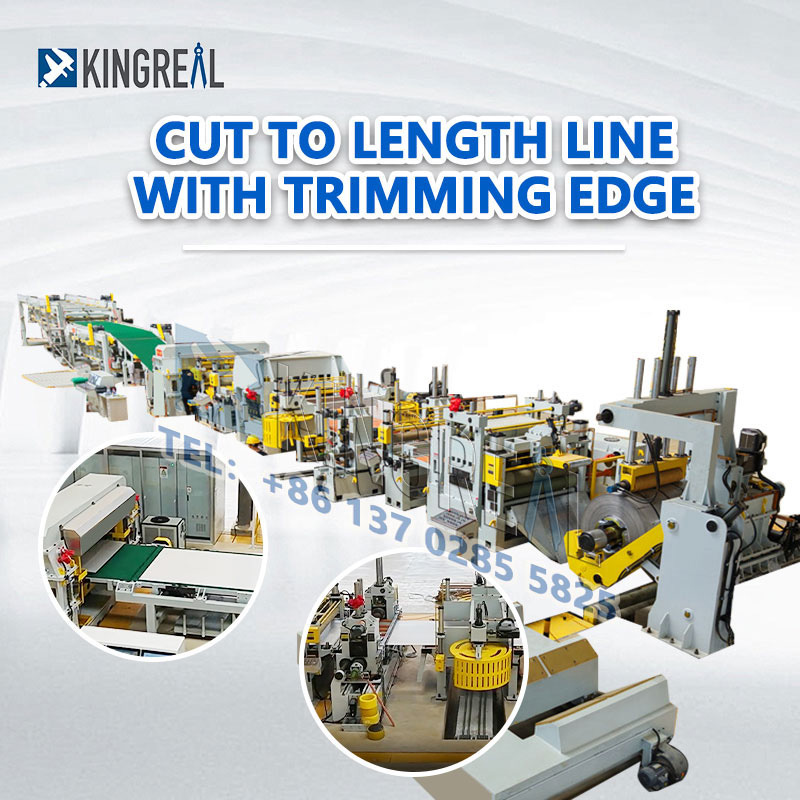

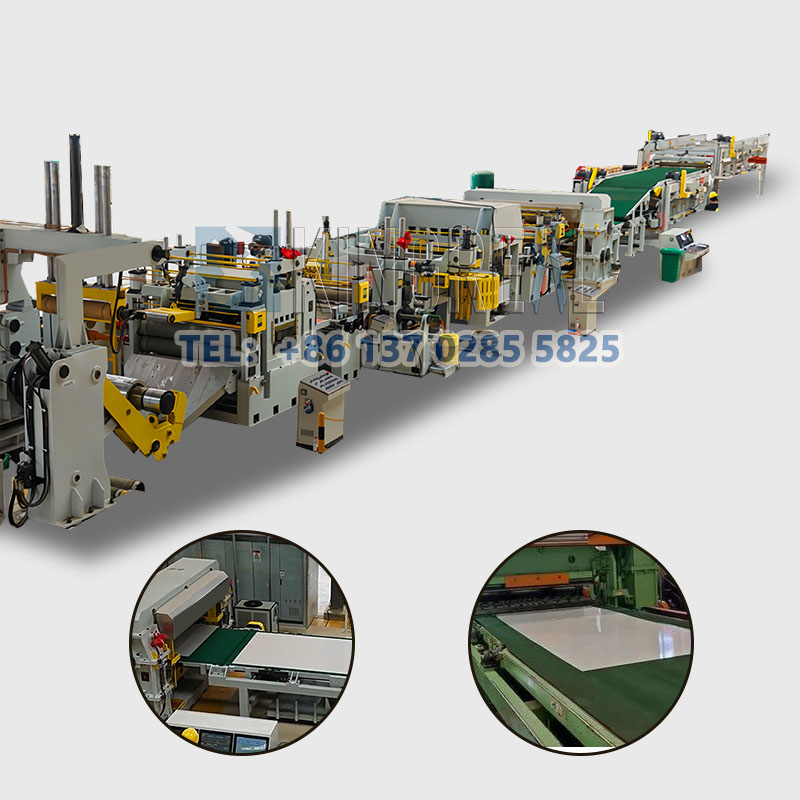

เครื่องตัดม้วนแผ่น KINGREAL ใช้สำหรับการคลายเกลียว ปรับระดับ การป้อน ตัดตามความยาว ตัดแต่ง และซ้อนขดลวดโลหะ วัสดุที่ใช้ได้แก่ ขดลวดอลูมิเนียม สแตนเลส เหล็กแผ่นรีดเย็น เหล็กแผ่นรีดร้อน PPGI แถบทองแดง และ วัสดุอื่น ๆ ซึ่งช่วยให้มั่นใจได้ว่าความแม่นยำในแนวทแยงของเส้นตัดคือ ≤0.50 มม. และความเร็วสูงสุดอาจเป็นได้สูงถึง 80M/นาที.
ความหนาของขดลวด วัสดุ และความกว้างของแรงเฉือนที่แตกต่างกันจะส่งผลโดยตรงต่อการออกแบบเครื่องตัดแผ่นโลหะ ความหนาทั่วไปของคอยล์คือ 0.3-3 มม. และความยาวเฉือนทั่วไปคือ 1200-1600 มม. ซึ่งเป็นหนึ่งในข้อกำหนดการผลิตของลูกค้าส่วนใหญ่ ในเวลาเดียวกัน KINGREAL ยังสามารถปรับแต่งการออกแบบตามความต้องการการผลิตที่ระบุของลูกค้า ไม่ว่าจะเลือกเครื่องตัดม้วนแบบอัตโนมัติสำหรับงานหนักหรือขดขนาดกะทัดรัดตัดเป็นเส้นยาว
ด้วยประสบการณ์มากกว่า 20 ปีในการผลิตและจำหน่าย KINGREAL ประสบความสำเร็จในการขายสายการผลิตให้กับประเทศต่างๆ เช่นซาอุดีอาระเบีย อินเดีย และรัสเซียและสามารถมอบโซลูชั่นและบริการหลังการขายที่เหมาะสมที่สุดได้ยินดีต้อนรับสู่ติดต่อเรา
(คุณสามารถคลิกที่นี่เพื่อดาวน์โหลด)

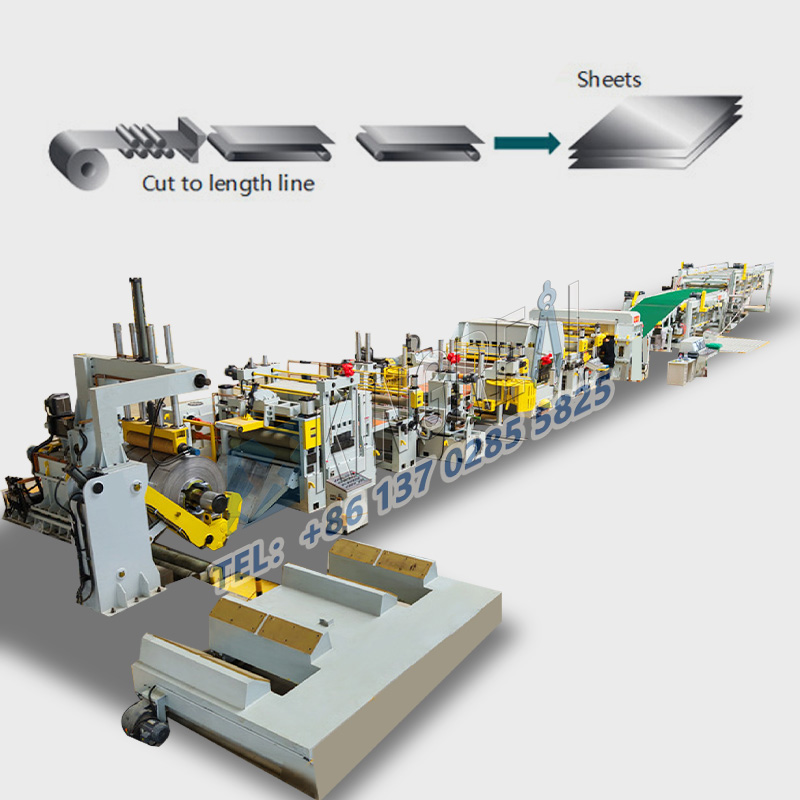

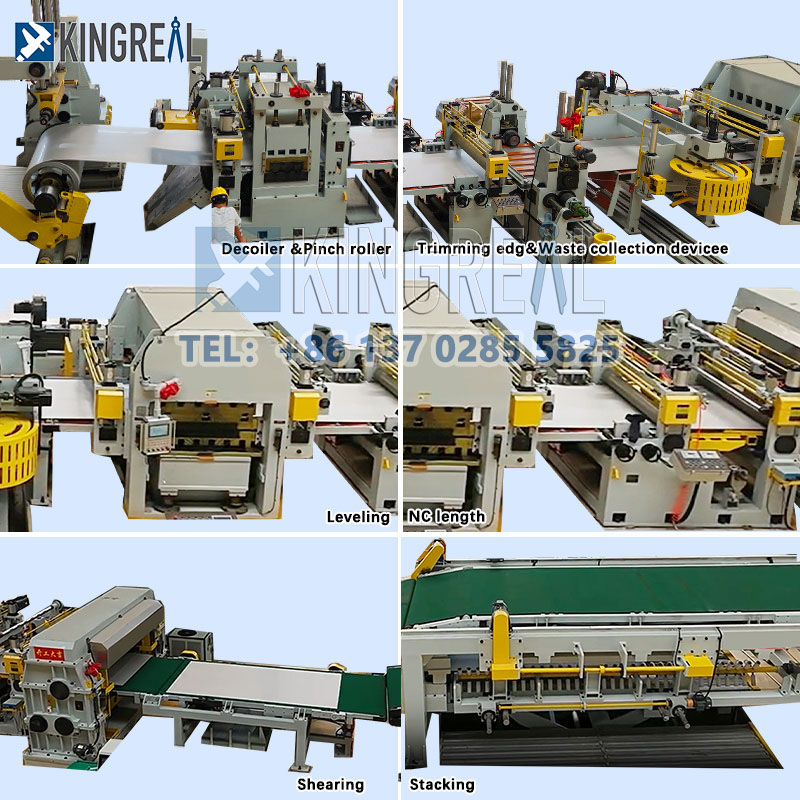

รถเข็นคอยล์ → Decoiler → การป้อนลูกกลิ้งฟีดแบบหยิก → อุปกรณ์ปรับระดับความแม่นยำสูง → การตัดความยาวคงที่ → โต๊ะขนถ่าย / โต๊ะวางซ้อนอัตโนมัติ
วัสดุของคอยล์ |
เหล็กโครเมี่ยม, แผ่นเหล็กชุบสังกะสี, แผ่นอลูมิเนียมชุบสังกะสี
|
ความหนาของคอยล์ |
0.12-20มม
|
ความกว้างของคอยล์ |
≤1300มม
|
คอยล์ไอดี |
Φ508มม
|
คอยล์ OD |
Φ1600มม
|
MaxCoilWeight |
10,000กก |
ความแม่นยำในการป้อนอาหาร |
ความยาว 1,000 ± 0.3 มม. เส้นทแยงมุม 1,000 ± 0.5 มม |
ความเร็วของเส้นตัดตามความยาว |
ปรับได้ 0-80 ม./นาที |
ข้อกำหนดเกี่ยวกับลม |
5 กก./ซม.² |
ขนาดรถยก |
ความกว้างต่ำสุด 500 มม. ความกว้างสูงสุด 1300 มม. ความยาวต่ำสุด 1200 มม. สูงสุด |
ขนาดอื่นๆ |
ความยาว: 5,000 มม. ความสูง: 20-400 มม
|
ความเร็วในการป้อนและการตัด |
1m≤30m/min หรือขึ้นอยู่กับความยาวของผลิตภัณฑ์
|
ทิศทางเครื่อง |
จากซ้ายไปขวา (รอการยืนยัน) |
กำลังติดตั้งทั้งหมด |
ประมาณ 35KW
|
- รถเข็นคอยล์
- เครื่องถอดรหัสไฮดรอลิก
- คู่มือทางเข้า
- เครื่องปรับระดับสูงสี่/หก
-สะพานวงแหวน
- มู่เล่ย์ไกด์ด้านข้าง
- เครื่องยืดผมป้อนเซอร์โว CNC
- ระบบการวัด
-เครื่องตัด
- โต๊ะสายพานลำเลียง
- อุปกรณ์ขนถ่ายแบบนิวเมติก
- โต๊ะยกไฮโดรลิก
- แกะรถ
- ระบบไฮดรอลิก
- ระบบนิวแมติก
- ควบคุมระบบไฟฟ้าด้วย PLC
ฟังก์ชั่น: ใช้สำหรับปรับระดับวัสดุและการป้อนตามความยาวคงที่
โครงสร้างหลัก: ลูกกลิ้งปรับระดับ, ชิ้นส่วนไฟฟ้า, ชุดลูกกลิ้งดันหลัง, ชุดประกอบที่นั่งรองรับการป้อนและการคายประจุ
ลูกกลิ้งปรับระดับ: เหล็กอบชุบด้วยความร้อน Gcr15 ผ่านการชุบแข็งและอบคืนตัว จากนั้นจึงแปรรูปด้วยการบำบัดด้วยความถี่สูง หลังจากการชุบด้วยไฟฟ้าและการเจียรทรงกระบอกสองครั้ง พื้นผิวจะมันวาวและไม่มีร่องรอย และความแข็งถึง HRC62 องศาขึ้นไป เส้นผ่านศูนย์กลางของเพลาปรับระดับคือ ø100 มม. ปรับเฟืองตัวหนอนด้วยตนเองเพื่อยกลูกกลิ้งปรับระดับ
ฟังก์ชั่น: ใช้สำหรับตัดวัสดุที่มีความยาวคงที่
โครงสร้างหลัก: เฟรมหลัก, ใบมีด, คลัตช์ลม, ชิ้นส่วนไฟฟ้า ฯลฯ
เฟรมหลัก: เฟรมทั้งหมดเชื่อมด้วยเหล็กโครงสร้างคาร์บอนคุณภาพสูงและผ่านการอบอ่อนหลังการเชื่อม
ใบมีด: ใบมีดทำจากวัสดุ Cr12 ความแข็งในการอบชุบ HRC62 องศา และสามารถเปลี่ยนคมตัดทั้งสี่ด้านได้
โครงสร้างคลัตช์แบบนิวแมติก: เปลี่ยนวิธีการเบรกแบบกลไกแบบดั้งเดิม เสียงต่ำ อายุการใช้งานยาวนาน และแม่นยำ
ลักษณะการทำงาน: ใช้สำหรับขนส่งวัสดุ
โครงสร้างหลัก: เฟรม, ระบบไฮดรอลิก, แท่นกลิ้งจำหน่าย ฯลฯ
โครง: เชื่อมด้วยเหล็กกล้าคาร์บอนซึ่งมีความมั่นคงและมั่นคง การออกแบบแบบกรรไกร กระบอกสูบถูกยืดและยกขึ้น
แท่นยกระดับสำหรับการระบาย: มอเตอร์น้ำมันขับเคลื่อนเฟืองเกียร์เพื่อขับเคลื่อนดรัมเพื่อหมุนเพื่อส่งการปล่อยวัสดุ

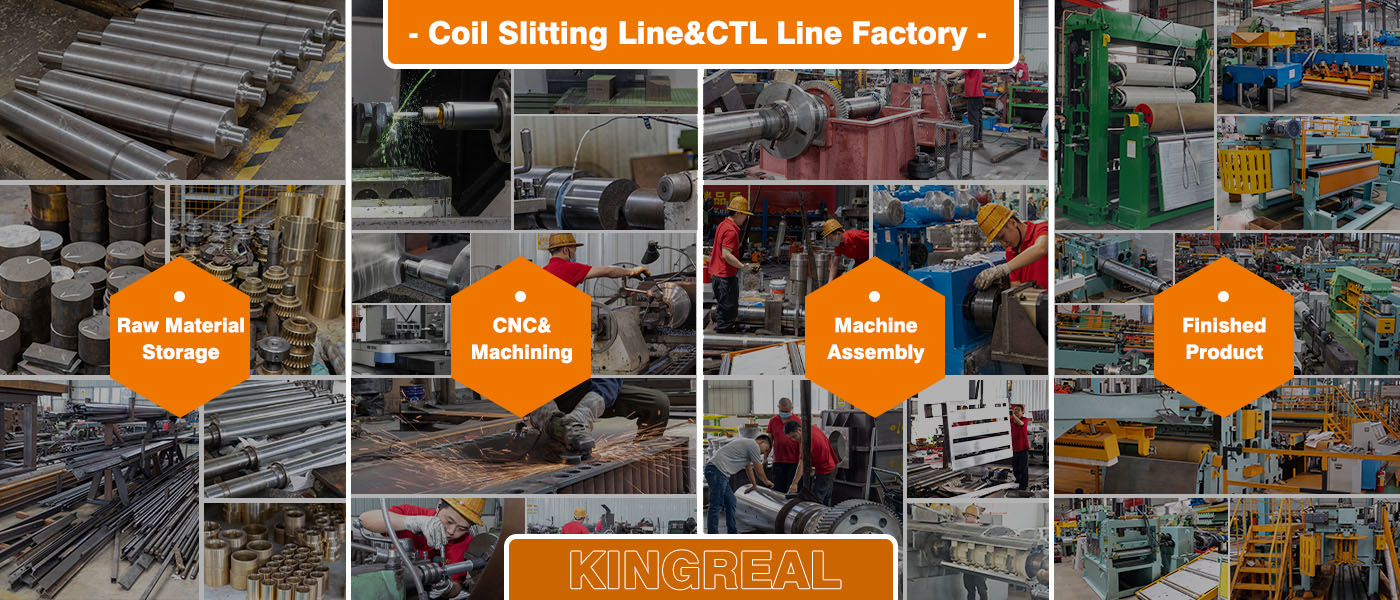

KINGREAL ได้กำหนดกระบวนการควบคุมคุณภาพที่เข้มงวดเพื่อให้แน่ใจว่าทุกขั้นตอนการผลิตเป็นไปตามมาตรฐานและข้อกำหนด ซึ่งรวมถึงการจัดหาวัตถุดิบ กระบวนการผลิต การประกอบ การทดสอบ ฯลฯ เพื่อให้มั่นใจว่าทุกส่วนของเครื่องจักรตรงตามมาตรฐานคุณภาพ
นอกจากนี้ยังผ่านการรับรองใบรับรอง CE ระหว่างประเทศอีกด้วย
