รายละเอียดสินค้า

วิดีโอเกี่ยวกับเครื่องตัดแบบกะทัดรัด

คำอธิบายของเครื่องตัดแบบกะทัดรัด

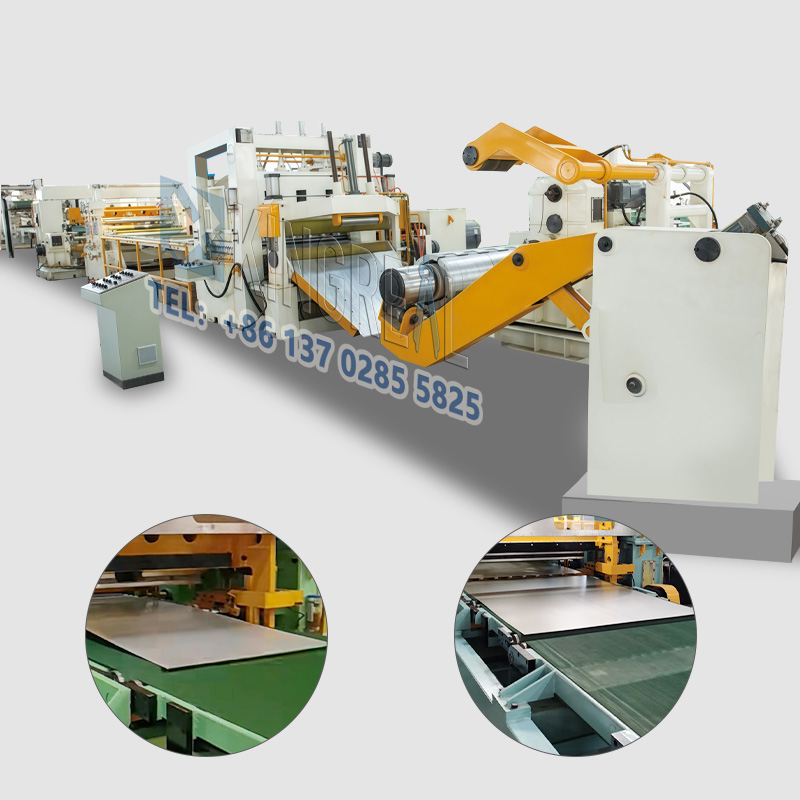

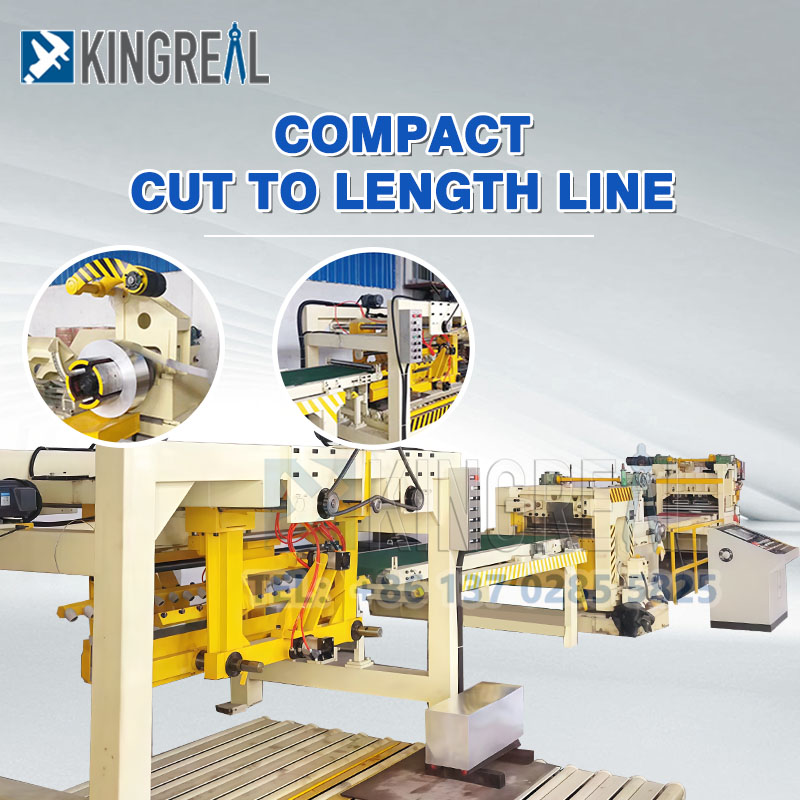

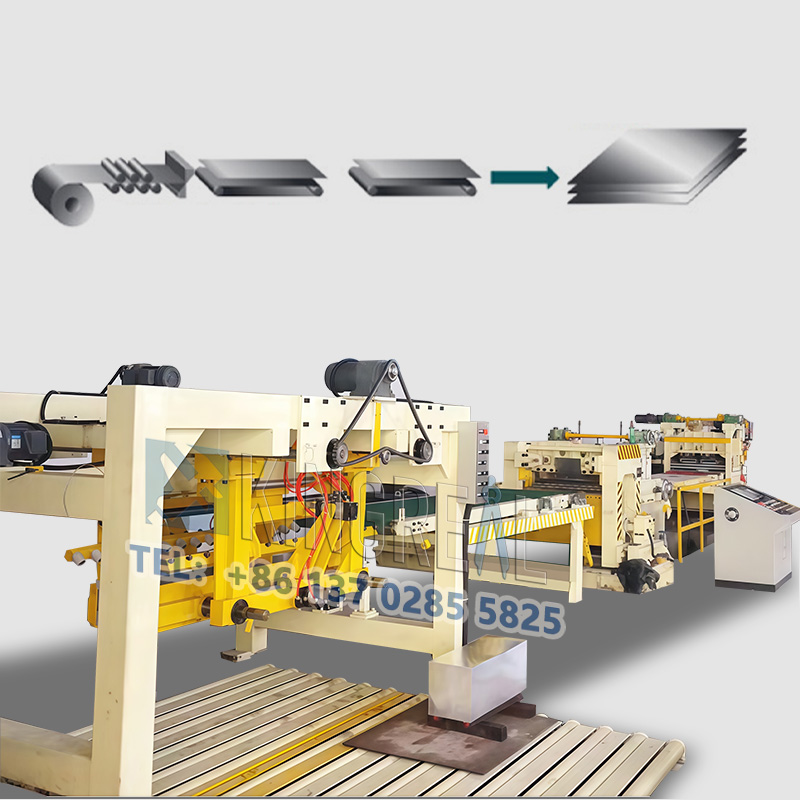

KINGREAL STEEL SLITTER เครื่องตัดตามความยาวขนาดกะทัดรัด ได้รับการออกแบบมาสำหรับการผลิตขนาดเล็กและลูกค้าที่มีความต้องการประสิทธิภาพค่อนข้างต่ำ ประกอบด้วยสี่ส่วนหลัก: การคลายเกลียว การปรับระดับ การตัด และการเรียงซ้อน ทำให้สามารถประมวลผลวัสดุโลหะที่หลากหลายได้อย่างมีประสิทธิภาพและแม่นยำ รวมถึงเหล็กโครเมียม เหล็กชุบสังกะสีและแผ่นอะลูมิเนียม และเหล็กรีดเย็น เมื่อเปรียบเทียบกับเส้นตัดโลหะมาตรฐาน การออกแบบที่กะทัดรัดของเส้นตัดตามความยาวมีขนาดกะทัดรัดช่วยลดรอยเท้าได้อย่างมาก ทำให้เป็นตัวเลือกที่เหมาะสำหรับโรงปฏิบัติงานขนาดเล็กและสายการผลิต

เครื่องตัดตามความยาวขนาดกะทัดรัดมีความเร็วการผลิตสูงสุด 20 ม./นาที และสามารถปรับความเร็วได้เพื่อตอบสนองความต้องการในการผลิตเฉพาะ ทำให้มั่นใจว่าเครื่องจักรจะมีความยืดหยุ่นในการปรับให้เข้ากับสถานการณ์การผลิตที่แตกต่างกัน เส้นตัดตามความยาวขนาดกะทัดรัดเหล่านี้ให้ประสิทธิภาพที่โดดเด่นและความยืดหยุ่นที่มากขึ้น

พารามิเตอร์ของเครื่องตัดแบบกะทัดรัด

วัสดุคอยล์	เหล็ก CR, เหล็กโครเมี่ยม, เหล็กชุบสังกะสี, อลูมิเนียมชุบสังกะสี ฯลฯ
ความหนาของวัสดุ	0.5-3.0มม
ความกว้างของวัสดุ	≤1500มม
น้ำหนักคอยล์สูงสุด	10,000กก
ความแม่นยำในการป้อนอาหาร	ความยาว 1,000 ± 0.3 มม. เส้นทแยงมุม 2,000 ± 0.5 มม
ความเร็วในการผลิต	0-20 ม./นาที ปรับได้
ขนาดซ้อน	ความกว้างต่ำสุด 500 มม. ความกว้างสูงสุด 1500 มม. ความยาวต่ำสุด 600 มม. ความยาวสูงสุด 3000 มม
ความเร็วในการป้อนและตัด	1m≤20m/min หรือขึ้นอยู่กับความยาวของผลิตภัณฑ์

คุณสมบัติของเครื่องตัดความยาวขนาดกะทัดรัด

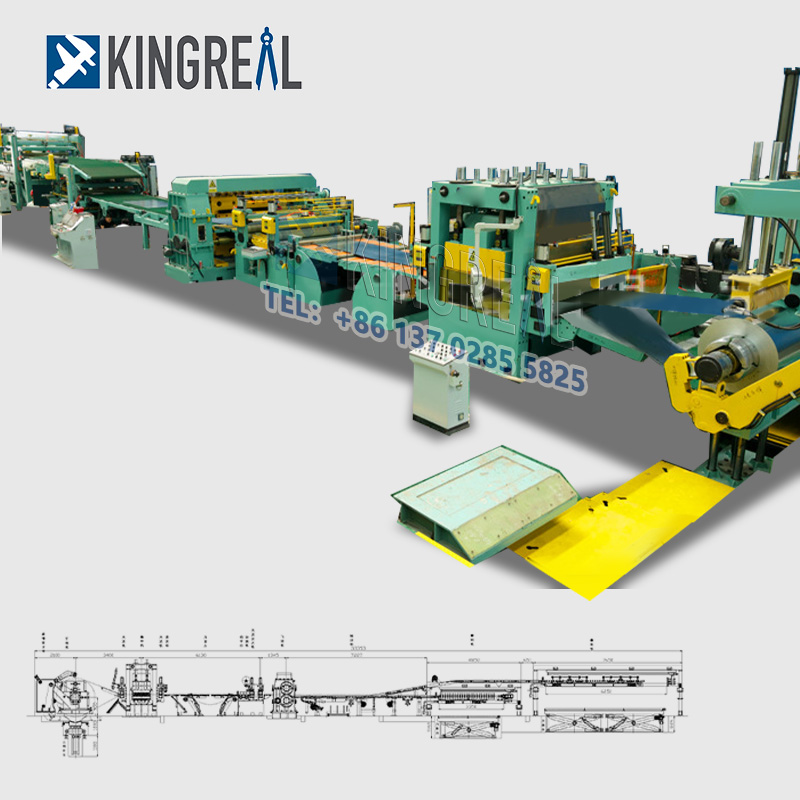

1. เส้นตัดความยาวอัตโนมัติขนาดกะทัดรัด

KINGREAL STEEL SLITTER เครื่องตัดตามความยาวขนาดกะทัดรัดมีระบบอัตโนมัติในระดับสูง สามารถตัดตามปริมาณที่กำหนดไว้ล่วงหน้าและความยาวเท่าใดก็ได้ การดำเนินการนั้นง่ายมาก ผู้ใช้เพียงป้อนพารามิเตอร์ที่ต้องการผ่านแผงควบคุม PLC และระบบจะดำเนินการกระบวนการผลิตทั้งหมดให้เสร็จสิ้นโดยอัตโนมัติ นอกจากนี้ สัญญาณตอบรับจากตัวเข้ารหัสจะแสดงความยาวของผลิตภัณฑ์แบบเรียลไทม์ เพื่อให้มั่นใจว่าแผ่นโลหะที่ตัดทุกแผ่นตรงตามข้อกำหนดเฉพาะ

แผงควบคุม PLC ยังช่วยคำนวณความยาวรวมของคอยล์สำเร็จรูป ช่วยอำนวยความสะดวกในการจัดการการผลิตและการบันทึกข้อมูล การออกแบบอัตโนมัติขั้นสูงนี้ช่วยลดความจำเป็นในการแทรกแซงด้วยตนเองได้อย่างมาก ปรับปรุงความสม่ำเสมอและประสิทธิภาพของการผลิต

2. การทำงานของเส้นตัดตามความยาวขนาดกะทัดรัดที่มีประสิทธิภาพ

เครื่องตัดความยาวขนาดกะทัดรัด KINGREAL STEEL SLITTER ได้รับการออกแบบโดยคำนึงถึงประสิทธิภาพเป็นหลัก ติดตั้งระบบไฮดรอลิกและระบบทำความเย็นประสิทธิภาพสูง ช่วยให้มั่นใจได้ว่าเส้นตัดที่มีขนาดกะทัดรัดสามารถรักษาเสถียรภาพได้เป็นเวลา 20 ถึง 22 ชั่วโมงของการทำงานต่อเนื่อง ทำให้เหมาะสำหรับโรงงานผลิตเหล็กที่ต้องการผลผลิตสูงและความเร็วในการผลิตสูง

ลูกกลิ้งเหล็กโลหะผสมที่ใช้ในสายการผลิตขนาดกะทัดรัดตัดตามความยาวนั้นได้รับการประมวลผลโดยใช้เครื่องจักร CNC ที่มีความแม่นยำและชุบฮาร์ดโครมเพื่อเพิ่มความทนทานต่อการสึกหรอและอายุการใช้งานที่ยาวนาน ผลิตจากเหล็ก SKD11 และอบด้วยความร้อนที่ความแข็ง 55-60 HRC ใบมีดตัดรับประกันคมมีดโกนตลอดการตัด สิ่งนี้รับประกันความแม่นยำในการตัดโลหะแผ่นที่ยอดเยี่ยม มุมที่ถูกต้อง และความขรุขระน้อยที่สุด นอกเหนือจากการตัดที่รวดเร็วสำหรับเครื่องตัดที่มีขนาดกะทัดรัดตามความยาว

เส้นตัดความยาวเป็นขนาดกะทัดรัดที่ออกแบบเอง

เพื่อตอบสนองความต้องการเฉพาะของลูกค้า KINGREAL STEEL SLITTER ได้ดียิ่งขึ้น KINGREAL STEEL SLITTER นำเสนอโซลูชั่นการผลิตที่ปรับแต่งได้สำหรับเครื่องตัดขนาดเล็กตามความยาว ตลอดกระบวนการออกแบบ KINGREAL STEEL SLITTER จะปรับแต่งส่วนประกอบเครื่องจักรแต่ละชิ้นตามความต้องการการผลิตเฉพาะของลูกค้า:

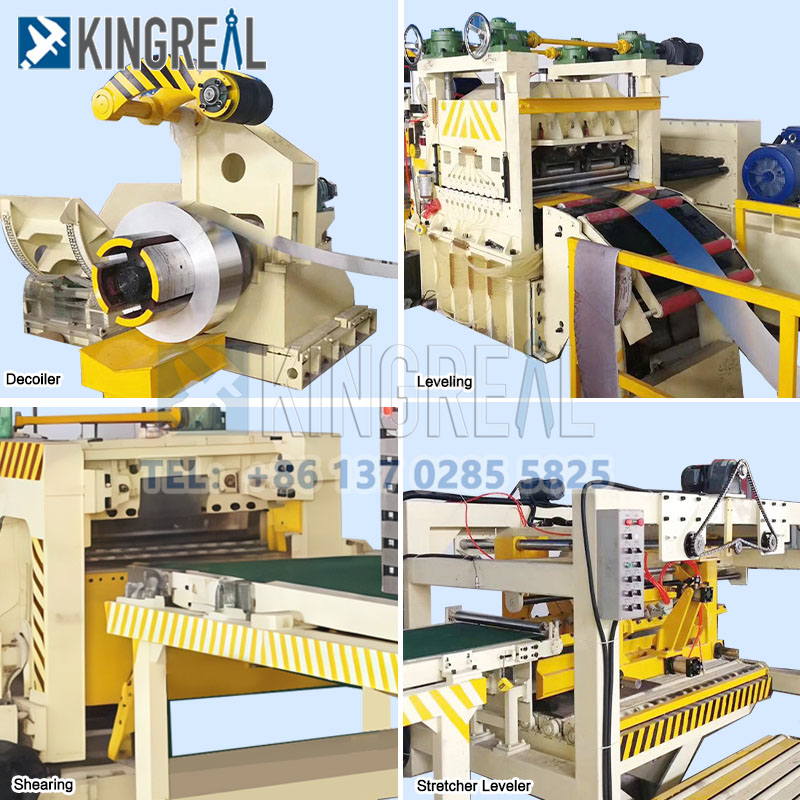

(1) Decoiler สำหรับเส้นตัดความยาวขนาดกะทัดรัด

ขั้นตอนแรกของเครื่องตัดที่มีขนาดกะทัดรัดคือเครื่อง decoiler ซึ่งประสิทธิภาพและคุณภาพของขั้นตอนต่อไปนี้จะขึ้นอยู่กับประสิทธิภาพของเครื่อง ออกแบบมาเพื่อตอบสนองความต้องการของลูกค้า KINGREAL STEEL SLITTER decoilers อาจปรับให้พอดีกับความหนา น้ำหนัก เส้นผ่านศูนย์กลางด้านในและด้านนอกของคอยล์ที่แตกต่างกัน รวมถึงคุณลักษณะอื่นๆ ลูกค้าสามารถเลือกได้แม้กระทั่งตัวเลือกเครื่องถอดรหัสแบบแขนเดียวหรือสองแขน ดังนั้นจึงเลือกการจัดเรียงเครื่องถอดรหัสที่เหมาะสมโดยขึ้นอยู่กับข้อกำหนดในการผลิต

จัดการกับคอยล์ที่มีขนาดค่อนข้างเล็ก เครื่องไล่คอยล์แบบแขนเดียวมีการออกแบบที่เรียบง่ายกว่า เหมาะสำหรับโรงปฏิบัติงานขนาดเล็ก ในทางกลับกัน เครื่องแยกคอยล์แบบแขนคู่จะจัดการกับคอยล์ที่หนักกว่าหรือใหญ่กว่าได้ดีกว่า ทำให้มีเสถียรภาพมากขึ้นและประสิทธิภาพการผลิตดีขึ้น ด้วยการออกแบบที่ปรับเปลี่ยนได้นี้ ผู้บริโภคอาจใช้พื้นที่ให้เกิดประโยชน์สูงสุด ลดรอยเท้าของเส้นตัดที่มีขนาดกะทัดรัดจนเหลือความยาว และรับประกันการคลายคอยล์ที่ปลอดภัยและราบรื่นในระหว่างการผลิต

(2) เครื่องปรับระดับสำหรับการตัดเส้นที่มีขนาดกะทัดรัดตามความยาว

เครื่องปรับระดับเป็นชิ้นส่วนสำคัญของเครื่องตัดขนาดกะทัดรัดเพื่อให้มีความเรียบในอุดมคติบนวัสดุโลหะ ขึ้นอยู่กับความเรียบของพื้นผิวแผ่นที่ต้องการ ลูกค้าสามารถเลือกจำนวนลูกกลิ้งและระดับการปรับระดับได้โดยใช้การออกแบบ KINGREAL STEEL SLITTER การเพิ่มจำนวนลูกกลิ้งช่วยเพิ่มผลลัพธ์ในการปรับระดับ ดังนั้นจึงสามารถปรับเปลี่ยนเกณฑ์ความคลาดเคลื่อนในการปรับระดับให้เหมาะสมได้

สำหรับการใช้งานที่ท้าทาย เช่น อุตสาหกรรมยานยนต์ สามารถตั้งค่าเครื่องปรับระดับด้วยลูกกลิ้งจำนวนมากขึ้นเพื่อรับประกันความเรียบของพื้นผิวที่ตรงกับความต้องการของอุตสาหกรรม ลูกค้าอาจเลือกลูกกลิ้งน้อยลงสำหรับการใช้งานที่ต้องการความเรียบน้อยลง ดังนั้นจึงลดค่าใช้จ่ายในการตัดแบบกะทัดรัดจนถึงความยาว นอกจากนี้ การออกแบบเครื่องปรับระดับยังช่วยให้ผู้ใช้สามารถปรับความหนาของคอยล์ที่แตกต่างกันได้ ทำให้มั่นใจได้ถึงผลลัพธ์การปรับระดับที่เหมาะสมที่สุดสำหรับวัสดุที่มีวัสดุและความหนาต่างกัน

(3) สถานีตัดสำหรับการตัดเส้นที่มีขนาดกะทัดรัดตามความยาว

สถานีตัดเป็นส่วนประกอบหลักของเครื่องตัดขนาดกะทัดรัดและเกี่ยวข้องโดยตรงกับคุณภาพการตัดของผลิตภัณฑ์ KINGREAL STEEL SLITTER นำเสนอวิธีการตัดเฉือนที่หลากหลายแก่ลูกค้า รวมถึงการตัดแบบฟลายอิ้ง การตัดแบบสวิง การตัดแบบหมุน และการตัดแบบคงที่ เพื่อตอบสนองความต้องการในการตัดรูปร่างและขนาดที่แตกต่างกัน ลูกค้าสามารถปรับแต่งวิธีการตัดเพื่อให้ได้ประสิทธิภาพการผลิตสูงสุดตามงานการผลิตเฉพาะของพวกเขา

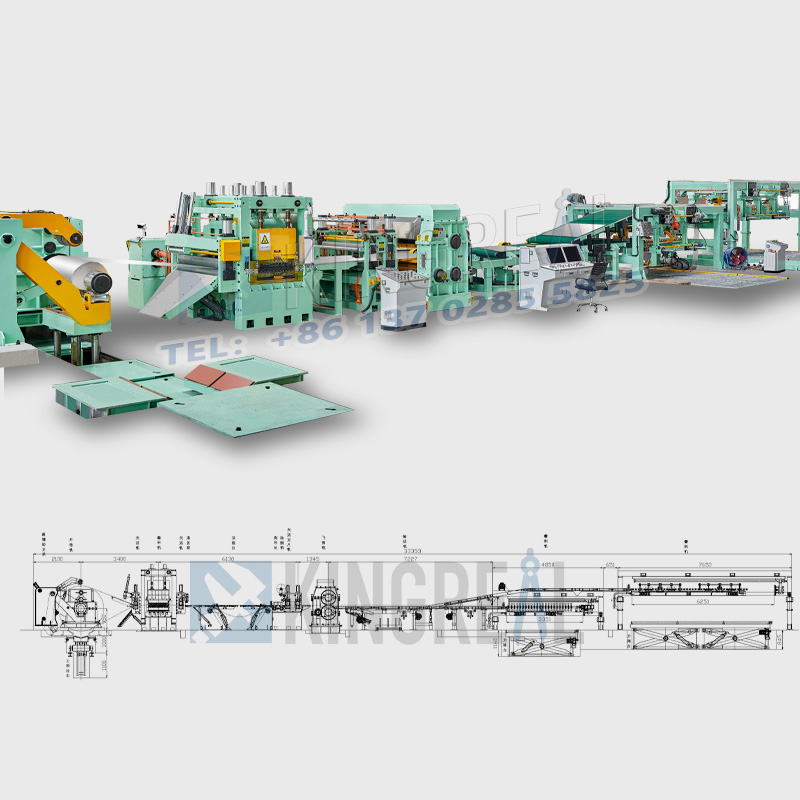

-Fly shearing: เหมาะอย่างยิ่งสำหรับการตัดอย่างรวดเร็ว โดยคงความแม่นยำในการตัดสูงที่ความเร็วการผลิตสูง ทำให้เหมาะสำหรับการผลิตในปริมาณมาก

แผงควบคุม PLC ยังช่วยคำนวณความยาวรวมของคอยล์สำเร็จรูป ช่วยอำนวยความสะดวกในการจัดการการผลิตและการบันทึกข้อมูล การออกแบบอัตโนมัติขั้นสูงนี้ช่วยลดความจำเป็นในการแทรกแซงด้วยตนเองได้อย่างมาก ปรับปรุงความสม่ำเสมอและประสิทธิภาพของการผลิต

- การตัดแบบโรตารี่: ใช้ใบมีดหมุนในการตัด ทำให้เหมาะสำหรับการใช้งานที่ต้องการมุมตัดสูง

- การตัดเฉือนแบบคงที่: มีความเร็วในการตัดช้าลงและต้องใช้เวลาหยุดทำงานของเครื่องจักรในการประมวลผล

(4) Stacker สำหรับเส้นตัดที่มีขนาดกะทัดรัด

รถยกมีบทบาทสำคัญในการคัดแยกและซ้อนในเครื่องตัดขนาดกะทัดรัด รถ stacker แบบ KINGREAL STEEL SLITTER สามารถปรับแต่งให้ตรงตามความต้องการในการผลิตของลูกค้าได้ ลูกค้าสามารถเลือกจำนวนสแตกเกอร์ที่เหมาะสมและความเร็วเอาต์พุตได้ เพื่อตอบสนองความต้องการของขนาดและขั้นตอนการผลิตที่แตกต่างกัน

ตัวอย่างเช่น ในสภาพแวดล้อมการผลิตที่มีปริมาณมาก ลูกค้าอาจต้องใช้รถยกซ้อนหลายคันเพื่อปรับปรุงประสิทธิภาพในการเรียงซ้อน ช่วยให้สามารถคัดแยกแผ่นโลหะที่ตัดได้อย่างรวดเร็ว และลดเวลาหยุดทำงานให้เหลือน้อยที่สุด ในทางกลับกัน การผลิตขนาดเล็กสามารถเลือกรถยกเดี่ยวได้ ซึ่งช่วยลดการลงทุนในการตัดแบบกะทัดรัดไปจนถึงต้นทุนการดำเนินงานและต้นทุนการดำเนินงาน นอกจากนี้ การออกแบบรถยกซ้อนยังคำนึงถึงความสะดวกในการใช้งาน ทำให้พนักงานสามารถจัดการและจัดระเบียบผลิตภัณฑ์สำเร็จรูปได้อย่างง่ายดาย และปรับปรุงประสิทธิภาพการทำงาน
