การแสดงวิดีโอของเส้นตัดความยาวเกจหนัก

ซัพพลายเออร์ของ Heavy Gauge Cut to length Line

เครื่องตัดแบบ Heavy Gauge Cut To Length - 2024 KINGREAL STEEL SLITTER สามารถให้บริการทั้งแบบตัดตามความยาว เครื่องตัดตามความยาวด้วยความเร็วสูง เครื่องตัดแบบธรรมดาตามความยาว และเครื่องตัดแบบเกจวัดแบบหนักนี้ ซึ่งสามารถตัดตามความยาวได้อย่างแม่นยำของเหล็กแผ่นรีดร้อน เหล็กแผ่นรีดเย็น สแตนเลส เหล็กซิลิคอน และขดลวดโลหะอื่น ๆ พร้อมอุปกรณ์วางซ้อนอัตโนมัติสำหรับกระบวนการผลิตแบบอัตโนมัติเต็มรูปแบบ

การฝ่าวงล้อมบนเส้นตัดความยาวถึงงานหนัก

เนื่องจากมีความแข็งแรงทนทานสูง แปรรูปและขึ้นรูปได้ง่าย และมีความสามารถในการเชื่อมที่ดี ขดลวดโลหะแผ่นหนาจึงถูกนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ เพื่อตอบสนองความต้องการของอุตสาหกรรมต่างๆ ความต้องการเส้นตัดตามความยาวเกจหนักเพิ่มขึ้น การประมวลผลของขดลวดโลหะแผ่นหนาสำหรับความต้องการที่สูงขึ้นของอุปกรณ์ ตั้งแต่การปรับระดับอุปกรณ์ที่คลายเกลียวไปจนถึงการตัดและการวางซ้อน ข้อกำหนดสำหรับช่วงรับน้ำหนักจะสูงกว่าโลหะแผ่นที่มีความหนาอื่นๆ มาก

KINGREAL STEEL SLITTER Heavy Gauge Cut To Length Line ได้รับการออกแบบมาเป็นพิเศษเพื่อประมวลผลคอยล์ที่มีช่วงความหนาสูงถึง 6-20 มม. โดยใช้เครื่อง decoiler เครื่องหนีบผม การวัด เครื่องตัดตามความยาว และการเรียงซ้อน

ข้อมูลทางเทคนิคของเส้นตัดความยาวเกจหนัก

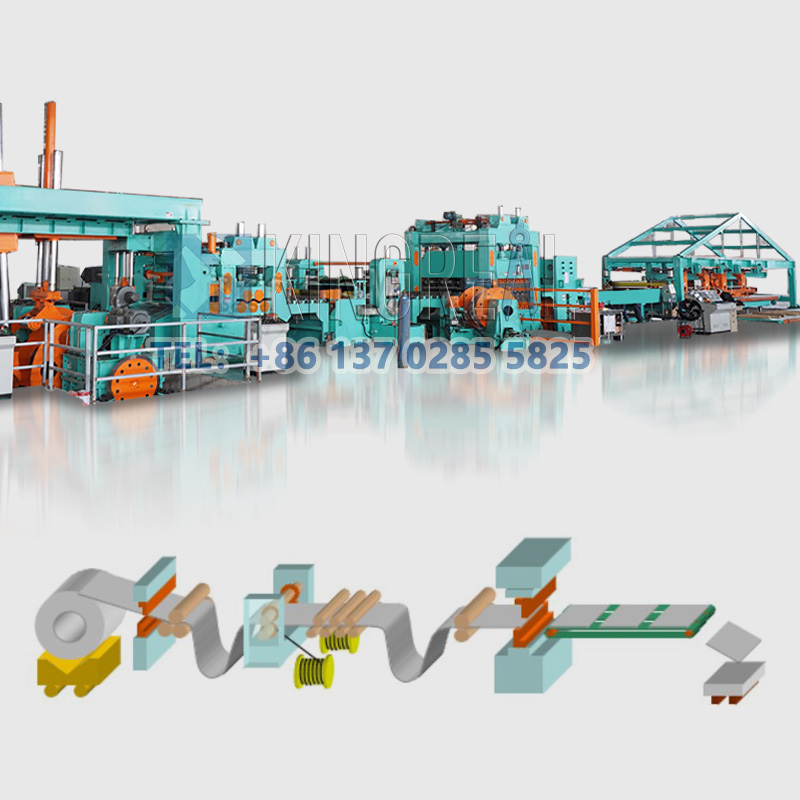

กระบวนการทำงานของเส้นตัดเกจวัดยาว

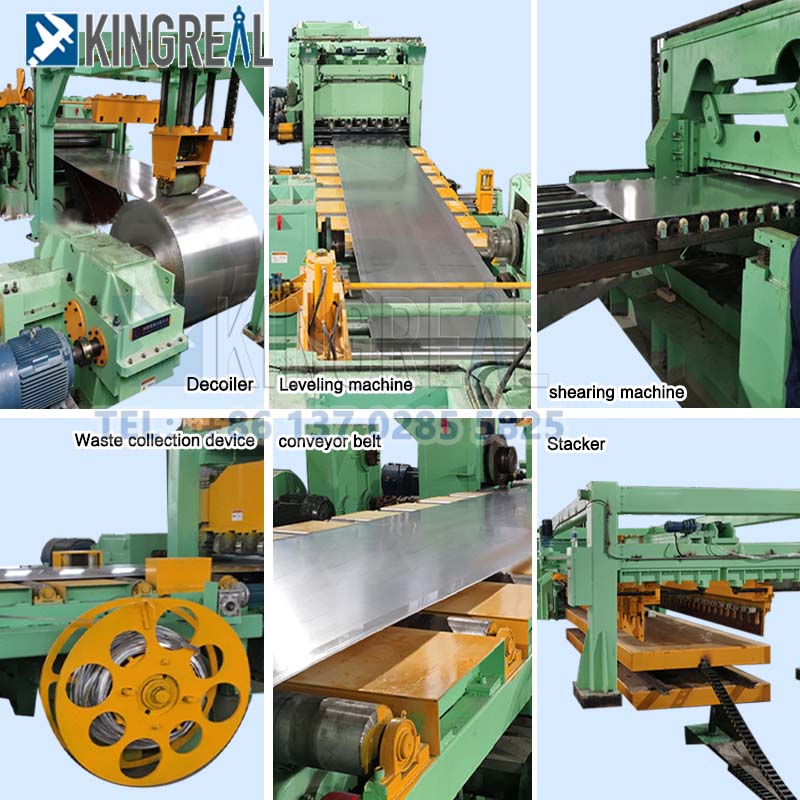

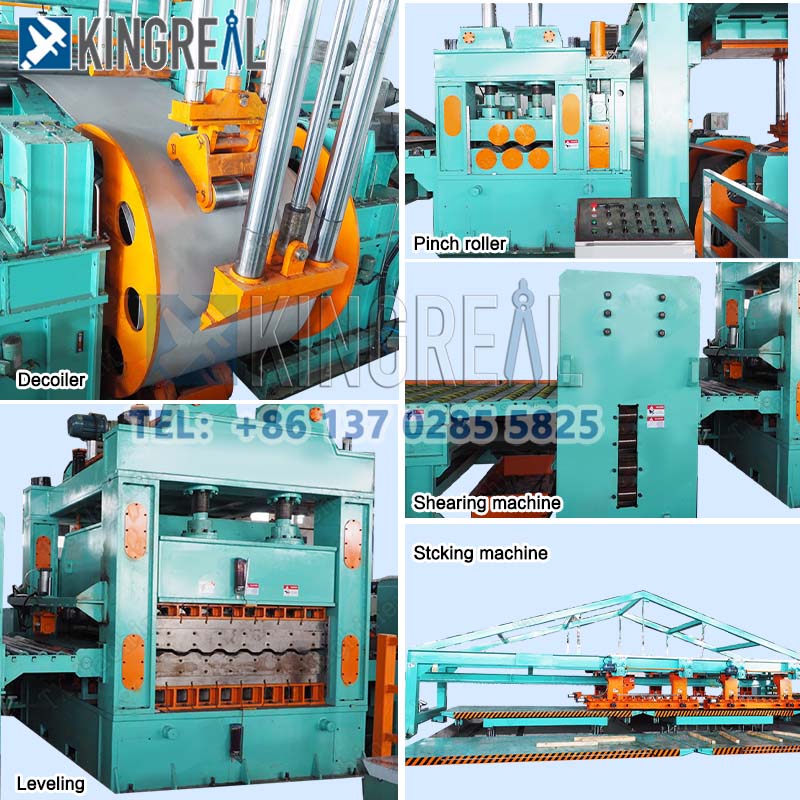

Decoiler ไฮดรอลิก - เครื่องนำร่องไฮดรอลิกเฟรม - เครื่องปรับระดับเจ็ดม้วน - ทริมเมอร์สองหัว - เครื่องสะสมเศษซาก - เครื่องปรับระดับสิบเอ็ดม้วน - อุปกรณ์ปรับขนาดแบบนิวเมติก - เครื่องป้อน Tailboard - เครื่องตัดไฮดรอลิก - เครื่องซ้อน

ข้อกำหนดเพิ่มเติมเกี่ยวกับเส้นตัดความยาวเกจวัดหนัก

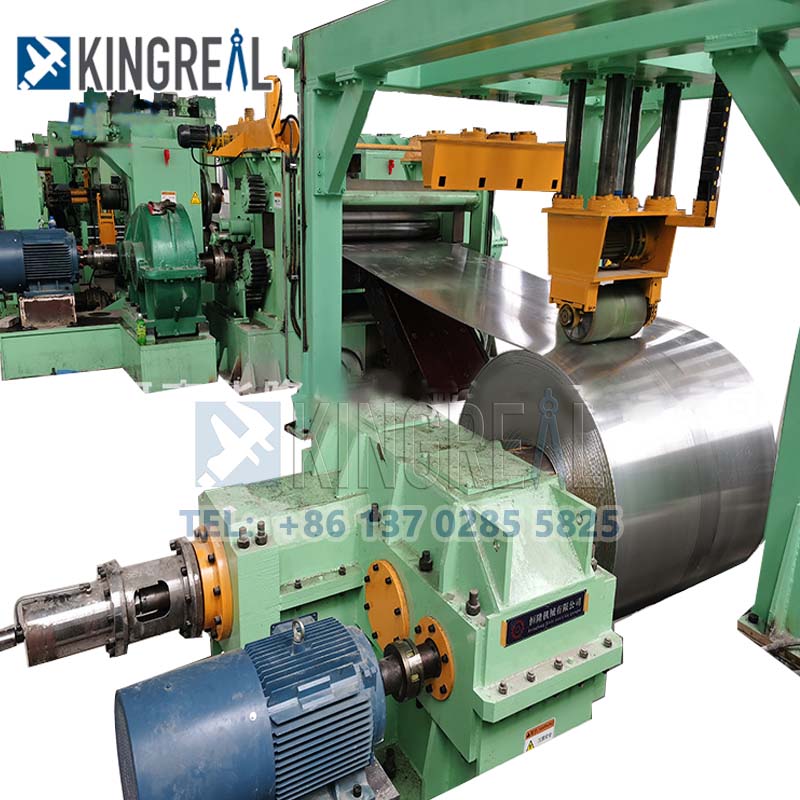

• Uncoiler กรวยคู่ไฮดรอลิก

ก.ความจุ :30T

b.ข้อมูลจำเพาะเบรก: 4-DBH205

c.material จังหวะการยกเฟรม 650 มม. (ยกไปที่รีลโดยตรงสามารถถอดซับเหล็กวัสดุออกได้)

d. การใช้กลไกชนิดความดันด้านบนกรวยคู่แบบลูกปืนคู่เพื่อยึดขดลวดเหล็ก การเคลื่อนที่ของปลายที่สองของฐานเครื่องนั้นขับเคลื่อนด้วยกระบอกไฮดรอลิกและมีฟังก์ชั่นการขับเคลื่อนพร้อมกันที่อยู่ตรงกลาง แกนหมุนที่ปลายที่สองของ uncoiler ได้รับการออกแบบด้วยอุปกรณ์ดิสก์เบรกแบบนิวแมติก

• เครื่องปรับระดับเบื้องต้นเจ็ดลูกกลิ้ง

ใช้โครงสร้างของการหนีบและการป้อนสองลูกกลิ้งและการปรับระดับห้าลูกกลิ้ง มอเตอร์ขับเคลื่อนลูกกลิ้งด้านบนและด้านล่างผ่านตัวลดและกล่องกระจายผ่านเพลาเชื่อมต่อสากล ลูกกลิ้งด้านบนปรับและกดลงเพื่อป้อนจะดำเนินการโดยกระบอกไฮดรอลิก และลูกกลิ้งด้านบนปรับและกดลงเพื่อปรับระดับจะดำเนินการโดยพลังงานไฟฟ้า เมื่อพิจารณาถึงการทำงานแบบซิงโครนัสของเครื่องก่อนวัยเรียนและโฮสต์การปรับระดับ การควบคุมมอเตอร์จะถูกควบคุมโดยระบบควบคุม DC ซีรีส์ PARKER590C ของอเมริกา เพลาเชื่อมต่อสากลใช้เพลาสากลอุตสาหกรรมโรงสี

เส้นผ่านศูนย์กลางลูกกลิ้งปรับระดับ: Φ220มม

ระยะห่างม้วนปรับระดับ : 260 มม

จำนวนลูกกลิ้ง : 2+5 ลูกกลิ้ง

วัสดุลูกกลิ้ง: เหล็กหลอม GCr15 พร้อมชุบแข็งด้วยความร้อนและความถี่ปานกลาง (HRC60)

กำลังมอเตอร์หลัก: 132KW DC

กำลังของมอเตอร์สำหรับการปรับ: 2-7.5KW

ตัวลดหลัก:   JZQ850

ตัวลดการปรับ : 2-BWY4 ลดสวิง

• อุปกรณ์ปรับขนาด

ก. ฟังก์ชั่น: ป้องกันไม่ให้แผ่นงานหมดรูปร่างเมื่อใช้งาน และควบคุมแผ่นงานให้เป็นเครื่องหลักปรับระดับ ประกอบด้วยฐานเครื่องจักร ลิมิตโรลเลอร์ รางเลื่อนเบาะนั่ง ลูกกลิ้งนำ และอุปกรณ์ปรับตั้ง ลูกกลิ้งนำทางแนวตั้งมีให้ทั้งสองด้านของทิศทางความกว้างของแผ่น และกรอบลูกกลิ้งนำทางได้รับการแก้ไขบนสไลด์ที่เกี่ยวข้อง ซึ่งจะเลื่อนสไลด์บนคอลัมน์นำทางไปในทิศทางของความกว้างของแผ่นผ่านมอเตอร์โดยการจ่ายน็อตของเหล็กลวด เพื่อปรับให้เข้ากับความกว้างของแผ่นที่แตกต่างกัน การปรับเป็นแบบมอเตอร์

ข ช่วงการปรับ: 900 ~ 2000 มม

วัสดุลูกกลิ้งนำ: Gcr15 (HRC60)

มอเตอร์ปรับ: 2 ~ 3KW

ตัวลดการปรับ: 2-WPDKS135ตัวลดหนอน

• หลักตัดเป็นเส้นยาว

ฟังก์ชั่น: เครื่องตัดส่วนใหญ่ทำงานให้สำเร็จทั้งการตัดหัว, การตัดหาง, การตัดด้านข้าง, การตัดตามยาว และการตัดตามความยาว

ความสามารถในการปรับตัวของวัสดุ: เหมาะสำหรับแผ่นเหล็กที่มีความหนาและวัสดุต่างกัน เช่น เหล็กกล้าคาร์บอนธรรมดา เหล็กโลหะผสมต่ำคุณภาพสูง เหล็กโลหะผสม เหล็กท่อ และแผ่นสแตนเลส

ระดับของระบบอัตโนมัติ: กระบวนการทั้งหมดทำงานโดยอัตโนมัติ ลดการดำเนินการด้วยตนเองและปรับปรุงประสิทธิภาพการผลิต

การวัดที่แม่นยำ: ด้วยการวัดที่มีความแม่นยำสูงเพื่อให้แน่ใจว่าขนาดการตัดที่แม่นยำ

การปรับช่องว่างใบมีดเฉือน: สามารถปรับช่องว่างด้านข้างใบมีดเฉือนได้เพื่อให้มั่นใจในคุณภาพการตัด

ก. รุ่น: เบรกไฮดรอลิก

b.จังหวะต่อนาที: 8 ~ 12 ครั้ง

c. วัสดุใบมีด: Cr12Mov

d. มอเตอร์ไฟฟ้า: 55KW

• คอนเวอร์เตอร์

สถานีให้อาหาร:

ก. ประกอบด้วยโครง โต๊ะลูกกลิ้งสวิง สายพานลำเลียงแบบลูกกลิ้งลำเลียง และชุดจ่ายกำลัง หน้าที่ของมันคือใส่แผ่นเรียบเข้าไปในเครื่องขว้าง

ข มอเตอร์: 7.5KW

c.Reducer: BWY4 ตัวลดวงสวิง

เครื่องป้อนหลัก:

ก. ประกอบด้วยฐานเครื่องจักร แผ่นโลหะ แถบเลื่อน ลูกกลิ้งขว้าง และหน่วยกำลัง การขว้างวัสดุการยกลูกกลิ้งส่วนบนและการลดระดับลงสำหรับการใช้งานแบบนิวแมติก ระบบส่งกำลังเป็นแบบกลไก หน้าที่ของมันคือป้อนจานเข้าไปในโต๊ะลาน

ข มอเตอร์: 7.5KW

c.Reducer: BWY4 ตัวลดวงสวิง

• เครื่องซ้อน

โต๊ะซ้อน: ประกอบด้วยแผ่นเหล็กและส่วนเหล็กที่เชื่อมเข้าด้วยกัน หน้าที่ของมันคือการวางซ้อนแผ่นเรียบที่สอบเทียบแล้ว ความยาว 12 เมตร.

อุปกรณ์ปรับระดับนิวเมติก: ประกอบด้วยอุปกรณ์ปรับระดับขีดจำกัดตามยาวหนึ่งชุดและอุปกรณ์ปรับระดับขีดจำกัดตามขวางสามชุด ทั้งกลไกการจำกัดและการปรับสามารถปรับได้ตามความกว้างของบอร์ดที่แตกต่างกัน และการปรับเป็นแบบแมนนวล การดำเนินการแก้ไขวัสดุคือตัวกระตุ้นแบบนิวแมติก

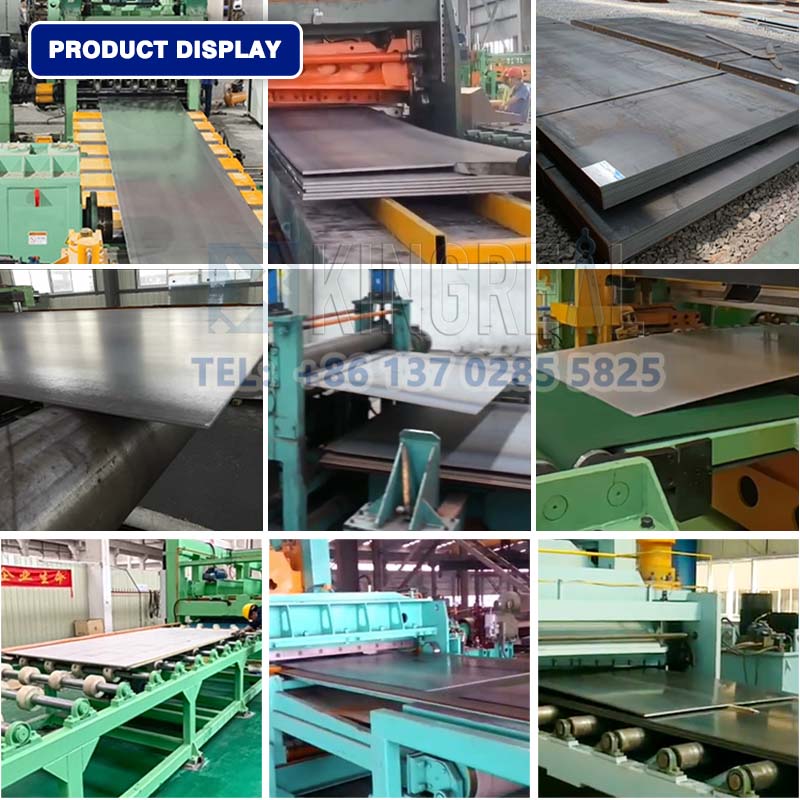

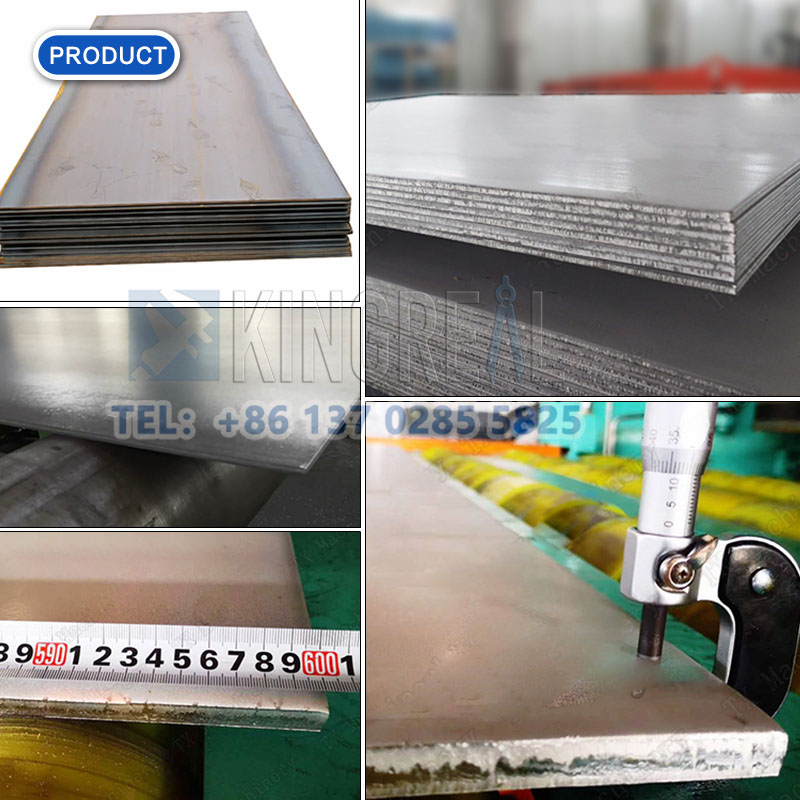

การแสดงผลิตภัณฑ์ขั้นสุดท้าย

บริการ KINGREAL STEEL SLITTER สำหรับเส้นตัดความยาวเกจหนัก

1. บริการที่ปรับแต่งอย่างเต็มรูปแบบตามความต้องการในการผลิตแผ่นของลูกค้าเพื่อให้การออกแบบการวาดเส้นแบบตัดเกจหนักตามความยาวสามารถกำหนดค่าได้ด้วยตัวเลือก

2. จัดเตรียมการกำหนดค่าต่างๆ สำหรับเส้นที่ตัดตามความยาวเกจหนัก เช่น รถเข็นสำหรับบรรทุก อุปกรณ์ตัดแต่ง การเรียงซ้อนอัตโนมัติ การคายประจุอัตโนมัติ ฯลฯ ตระหนักถึงการผลิตอัตโนมัติเต็มรูปแบบ

3. จัดเตรียมอุปกรณ์เสริมที่หลากหลายเพื่อให้มั่นใจถึงความเสถียรและอายุการใช้งานของเส้นตัดยาวเกจหนัก

4. วิศวกรรับประกันบริการหลังการขายในท้องถิ่นสามารถแนะนำการติดตั้งเกจวัดหนักที่ตัดตามความยาวได้ที่ไซต์

5. บริการหลังการขายออนไลน์ตลอด 24 ชั่วโมงทุกวันคำตอบทางเทคนิค

คำถามที่พบบ่อยเกี่ยวกับเส้นตัดตามความยาว

1/ ความหนาสูงสุดของแผ่นเหล็กที่เครื่องตัดตามความยาวสามารถตัดได้คือเท่าไร?

 KINGREAL STEEL SLITTER เส้นตัดตามความยาว สามารถตัดวัสดุโลหะที่มีความหนาตั้งแต่ 0.2 mm ถึง 25 mm. รุ่นเฉพาะที่แนะนำจะขึ้นอยู่กับความต้องการของคุณ

 2/ใบมีดเครื่องตัดตามความยาวมีอายุการใช้งานนานแค่ไหน?

 อายุการใช้งานของใบมีดเครื่องตัดตามความยาวขึ้นอยู่กับวัสดุที่ตัดและความถี่ในการใช้งาน KINGREAL STEEL SLITTER ยังมีใบมีดเหล็กโลหะผสมสั่งทำพิเศษเพื่อยืดอายุการใช้งาน

 3/วัสดุใดที่เหมาะกับการตัดเส้นตามความยาว?

 เครื่องตัด KNGREAL เหมาะสำหรับเหล็ก สแตนเลส เหล็กคาร์บอน อลูมิเนียม ทองแดง และวัสดุโลหะอื่นๆ เป็นหลัก

4/จะเกิดอะไรขึ้นถ้าเครื่องตัดตามความยาวพัง?

 เครื่องตัดตามความยาว KINGREAL STEEL SLITTER มีคุณภาพที่เชื่อถือได้มาก หากชิ้นส่วนใดเสียหาย KINGREAL STEEL SLITTER จะจัดหาชิ้นส่วนทดแทนให้กับคุณ

5/คุณมีเครื่องตัดตามความยาวประเภทใดบ้าง?

 KINGREAL STEEL SLITTER จะจัดหาเครื่องตัดตามความยาวที่ตรงกับความต้องการของโครงการจริงของลูกค้า รวมถึงวัสดุการประมวลผล ความหนาของวัสดุ ความกว้าง ความยาว และวิธีการตัด และ KINGREAL STEEL SLITTER ยังสามารถติดตั้งเครื่องตัดตามความยาวด้วยส่วนประกอบพิเศษได้อีกด้วย
