เส้นตัดตามความยาวแบบวนรอบช่วยแก้ปัญหาความไม่ตรงกันระหว่างความเร็วในการป้อนและความเร็วในการตัด KINGREAL STEEL SLITTER เป็นผู้ผลิตและผู้จำหน่ายเส้นตัดตามความยาวที่มีประสบการณ์ ยินดีต้อนรับสู่การเยี่ยมชมโรงงานของเราในประเทศจีนเพื่อดูเครื่องจักร ทั้งทางออนไลน์หรือด้วยตนเอง!

วิดีโอเกี่ยวกับเส้นตัดตามความยาวแบบวนซ้ำ

ข้อมูลเบื้องต้นเกี่ยวกับเส้นตัดต่อความยาวแบบวนซ้ำ

เส้นตัดตามความยาวแบบวนซ้ำได้รับการออกแบบมาเพื่อการประมวลผลอัตโนมัติของขดลวดโลหะรูปแบบขนาดใหญ่ โดยบูรณาการกระบวนการหลัก เช่น การคลายเกลียว การปรับระดับ และการตัด เพื่อให้ได้การผลิตแบบครบวงจรตั้งแต่ขดลวดวัตถุดิบไปจนถึงแผ่นโลหะที่ปรับแต่งเอง เส้นตัดที่มีสะพานวนช่วยแก้ปัญหาความแตกต่างของความเร็วระหว่างการป้อนและการตัดโดยพื้นฐาน ด้วยการควบคุมการบัฟเฟอร์ความเร็วและการซิงโครไนซ์ที่แม่นยำ การดำเนินการตรึงความยาวของเครื่องจักรที่ตัดตามความยาวแบบวนซ้ำจึงมีความเสถียรมากขึ้น และกระบวนการตัดก็ราบรื่นยิ่งขึ้น ขจัดปัญหาของเส้นตัดตามความยาวแบบเดิมโดยสิ้นเชิงที่เกิดจากความเร็วไม่ตรงกัน เช่น การหยุดชะงักของการผลิตและความแม่นยำไม่เพียงพอ ดังนั้น เครื่องตัดตามความยาวแบบวนซ้ำช่วยเพิ่มประสิทธิภาพการผลิตโดยรวมของสายการผลิตแบบวนซ้ำตามความยาวได้อย่างมาก และลดการสูญเสียเวลาหยุดทำงานระหว่างการผลิตได้อย่างมีประสิทธิภาพ

พารามิเตอร์ของเส้นตัดต่อความยาวแบบวนซ้ำ

วัตถุดิบ: แผ่นสังกะสี; แผ่นรีดเย็น; เหล็กกล้าคาร์บอน

ความหนาของแผ่น: 0.3-4.0มม

ความกว้างของแผ่น: 500-2000 มม

ความเร็ว: 0 ~ 60 ม./นาที

ข้อควรพิจารณาในการออกแบบสำหรับเส้นตัดต่อความยาวแบบวนซ้ำ

เครื่องตัดตามความยาวแบบวนซ้ำทำให้เกิดการซิงโครไนซ์ความเร็วและการบัฟเฟอร์ระหว่างขั้นตอนการป้อนและการตัดผ่านการออกแบบโครงสร้างทางวิทยาศาสตร์ ให้การรับประกันที่มั่นคงสำหรับการทำงานที่มีประสิทธิภาพของสายการผลิตแบบวนซ้ำตามความยาว โดยมุ่งเน้นที่การรับประกันความแม่นยำในการตัดและบรรลุการผลิตอย่างต่อเนื่อง ในแง่ของการออกแบบโต๊ะ เครื่องตัดตามความยาวแบบวนซ้ำใช้วิธีการยกในแนวตั้ง รวมกับโครงสร้างล้อยางพื้นผิวการเปลี่ยนแปลง ซึ่งไม่เพียงแต่ทำให้การลำเลียงและการบัฟเฟอร์วัสดุราบรื่น แต่ยังหลีกเลี่ยงการเสียดสีโดยตรงระหว่างพื้นผิวแถบและพื้นผิวโต๊ะได้อย่างมีประสิทธิภาพ ขจัดปัญหาเช่นรอยขีดข่วนและรอยถลอกบนพื้นผิวแผ่นจากแหล่งกำเนิด ทำให้มั่นใจได้ว่าพื้นผิวเรียบของแผ่นโลหะที่ผ่านการแปรรูป และตอบสนองความต้องการของการประมวลผลที่มีความแม่นยำสูง

เพื่อให้เกิดการซิงโครไนซ์ระหว่างการป้อนและการตัดที่แม่นยำ สายการผลิตแบบวนรอบที่ตัดตามความยาวจะติดตั้งเซ็นเซอร์โฟโตอิเล็กทริคความแม่นยำสูงสามคู่เพื่อตรวจสอบตำแหน่งของแถบเหล็กในหลุมของลูปแบบเรียลไทม์ ด้วยการปรับความสูงในการยกของสะพานห่วงโดยอัตโนมัติ จึงสามารถรักษาวัสดุไว้ในหลุมได้อย่างเพียงพอ เมื่อความเร็วในการตัดของเครื่องตัดตามความยาวแบบวนซ้ำ สะพานวนสามารถปล่อยวัสดุที่เก็บไว้ได้อย่างรวดเร็ว ป้องกันไม่ให้เส้นตัดตามความยาวแบบวนซ้ำหยุดเนื่องจากการจ่ายวัสดุไม่เพียงพอ เมื่อความเร็วในการป้อนเร็วเกินไป สะพานห่วงสามารถจัดเก็บวัสดุส่วนเกินได้ทันทีเพื่อป้องกันการสะสมและการเบี่ยงเบนของวัสดุ ทำให้มั่นใจได้ว่าแต่ละกระบวนการของเครื่องตัดตามความยาวแบบวนซ้ำสามารถเชื่อมต่อได้อย่างราบรื่น กล่าวโดยสรุป การออกแบบเส้นตัดตามความยาวแบบวนซ้ำช่วยแก้ไขข้อขัดแย้งด้านความเร็วระหว่างขั้นตอนต่างๆ ของเส้นตัดตามความยาวแบบวนซ้ำ ผ่านการบัฟเฟอร์ความเร็วที่แม่นยำและการควบคุมตำแหน่ง ทำให้การตั้งค่าความยาวของเส้นตัดตามความยาวแบบวนซ้ำแม่นยำยิ่งขึ้น และการตัดมีเสถียรภาพมากขึ้น ซึ่งเป็นการปรับปรุงประสิทธิภาพการทำงานโดยรวมและคุณภาพผลิตภัณฑ์ของเครื่องตัดตามความยาวแบบวนซ้ำโดยพื้นฐาน

●จุดสำคัญของการออกแบบเส้นตัดตามความยาวแบบวนซ้ำ 1) ความลึกของลูป ยิ่งความลึกของลูปเปอร์มากเท่าใด วัสดุก็ยิ่งสามารถเก็บไว้ในหลุมได้มากขึ้นเท่านั้น และยิ่งความเร็วในการตัดของเครื่องตัดแบบวนลูปตามความยาวที่สามารถปรับให้สูงขึ้นได้ ในการผลิตจริง เส้นตัดแบบวนซ้ำสามารถปรับความลึกของการวนซ้ำสำหรับแถบโลหะที่มีข้อกำหนดเฉพาะที่แตกต่างกันได้อย่างยืดหยุ่น ช่วยให้มั่นใจได้ถึงการจัดหาวัสดุอย่างต่อเนื่องในระหว่างการตัดด้วยความเร็วสูง ป้องกันการหยุดทำงานเนื่องจากการจัดเก็บไม่เพียงพอ นอกจากนี้ยังรองรับความต้องการในการบัฟเฟอร์วัสดุในระหว่างการตัดเฉือนด้วยความเร็วต่ำ ช่วยให้การผลิตมีความยืดหยุ่น และปรับให้เข้ากับขนาดและข้อกำหนดเฉพาะของแบทช์ที่แตกต่างกัน 2) การออกแบบป้องกันรอยขีดข่วน สะพานแบบห่วงนั้นบุด้วยซับโพลีเมอร์ต้านทานการสึกหรอสูง แผ่นรองนี้มีความนุ่มแต่ทนทานต่อการสึกหรอ ช่วยลดแรงเสียดทานระหว่างแถบกับพื้นผิวโต๊ะได้อย่างมีประสิทธิภาพ ในขณะเดียวกัน ส่วนการเปลี่ยนผ่านก็ใช้การออกแบบลูกกลิ้งนำทางที่เคลือบด้วยยาง พื้นผิวลูกกลิ้งนำทางเคลือบด้วยวัสดุโพลียูรีเทนคุณภาพสูง ช่วยให้มั่นใจในการเคลื่อนย้ายวัสดุได้อย่างราบรื่น และป้องกันการสัมผัสอย่างแรงระหว่างลูกกลิ้งนำทางและพื้นผิวแถบ โดยพื้นฐานแล้วสิ่งนี้จะกำจัดรอยขีดข่วนบนพื้นผิว ทำให้มั่นใจได้ว่าทุกแผ่นที่ผ่านการประมวลผลด้วยเครื่องตัดแบบวนรอบจะรักษาคุณภาพพื้นผิวที่ดีเยี่ยม 3) การตรวจจับตำแหน่ง เส้นตัดตามความยาวแบบวนซ้ำมีเซ็นเซอร์ความแม่นยำสูง (ทำงานร่วมกับเซ็นเซอร์โฟโตอิเล็กทริคสามคู่) เพื่อติดตามการเปลี่ยนแปลงความสูงของลูปเปอร์แบบเรียลไทม์ ข้อมูลการตรวจจับจะถูกส่งไปยังระบบควบคุมส่วนกลางของเครื่องจักรที่ตัดตามความยาวแบบวนซ้ำ เพื่อให้ได้ความเร็วที่ตรงกันโดยอัตโนมัติระหว่างอุปกรณ์ต้นทางและปลายน้ำ ทำให้เกิดการควบคุมแบบวงปิด เมื่อความเร็วในการตัดของเส้นตัดตามความยาวแบบวนซ้ำเปลี่ยนแปลง เซ็นเซอร์สามารถตรวจจับความผันผวนของความสูงของตัววนซ้ำได้อย่างรวดเร็ว และระบบจะปรับความเร็วการป้อนโดยอัตโนมัติเพื่อให้แน่ใจว่าความเร็วในการป้อนและความเร็วในการตัดยังคงซิงโครไนซ์กัน หลีกเลี่ยงปัญหาต่างๆ เช่น การสะสมของวัสดุ การยืด หรือการจ่ายไม่เพียงพอ ทำให้เครื่องตัดตามความยาวแบบวนซ้ำทำงานได้อย่างราบรื่นและมีประสิทธิภาพมากขึ้น

ข้อดีของเครื่องตัดต่อความยาวแบบวนซ้ำ

1) การทำงานความเร็วสูง

เส้นตัดตามความยาวแบบวนซ้ำสามารถทำงานด้วยความเร็วสูงได้อย่างเสถียรที่ 60 ม./นาที เมื่อรวมกับฟังก์ชันการปรับบัฟเฟอร์ของลูปบริดจ์แล้ว เครื่องตัดแบบวนซ้ำตามความยาวไม่จำเป็นต้องหยุดบ่อยๆ เพื่อปรับความเร็ว ทำให้ได้การตัดด้วยความเร็วสูงอย่างต่อเนื่อง ในเวลาเดียวกัน เส้นตัดตามความยาวแบบวนซ้ำจะช่วยลดการทำงานแบบแมนนวลตลอดกระบวนการ ผู้ปฏิบัติงานจำเป็นต้องตั้งค่าพารามิเตอร์ที่เกี่ยวข้องล่วงหน้า เช่น ความยาวในการตัด ความหนา และความเร็วบนแผงควบคุมเท่านั้น ในระหว่างการทำงานของเครื่องตัดแบบวนซ้ำ ความรับผิดชอบหลักคือการตรวจสอบสถานะการทำงานของอุปกรณ์และจัดการเหตุฉุกเฉินทันที

2) ความแม่นยำในการตัดสูง

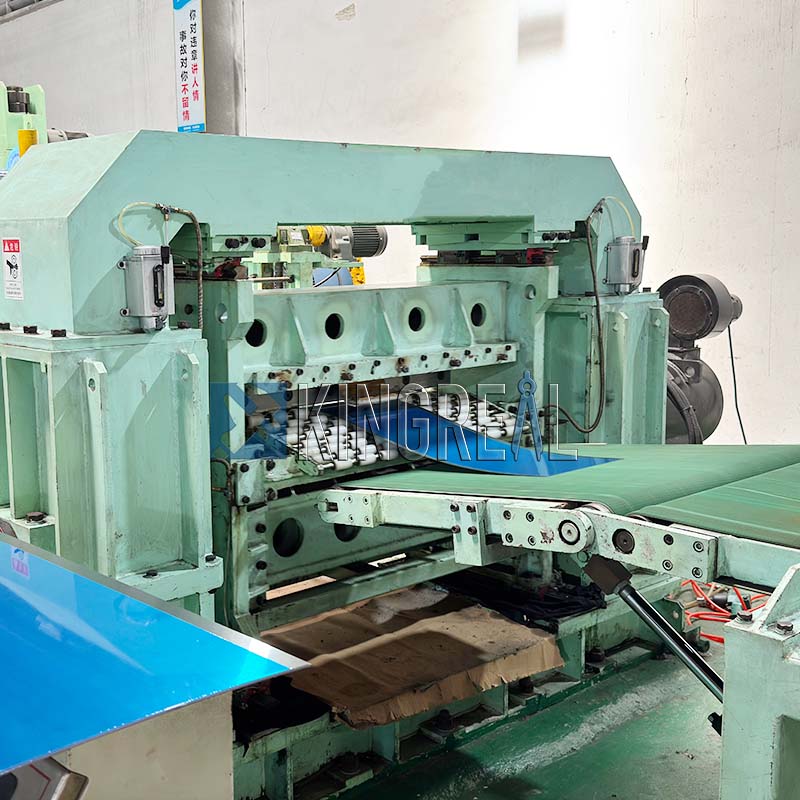

เส้นตัดตามความยาวแบบวนซ้ำมาพร้อมกับเครื่องปรับขนาดแบบเซอร์โว NC ซึ่งสามารถวัดความยาวของแผ่นโลหะที่จะตัดได้อย่างแม่นยำ เมื่อใช้ร่วมกับระบบขับเคลื่อนเซอร์โวมอเตอร์ ทำให้สามารถตัดได้รวดเร็วและแม่นยำ สำหรับแผ่นโลหะที่มีความหนาต่างกัน ผู้ปฏิบัติงานสามารถปรับช่องว่างของใบมีดเฉือนได้อย่างรวดเร็วผ่านอินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร ทำให้การทำงานสะดวกและมีประสิทธิภาพ เครื่องตัดตามความยาวแบบวนซ้ำยังมีใบมีดที่เปลี่ยนได้สี่ใบ ช่วยให้สลับการใช้ใบมีดได้ ช่วยยืดอายุการใช้งานของกรรไกรได้อย่างมาก และลดต้นทุนการเปลี่ยนเครื่องมือ ทำให้เกิดประโยชน์ทางเศรษฐกิจสูงสุด นอกจากนี้ เส้นตัดตามความยาวแบบวนซ้ำยังใช้วิธีการตัดจากล่างขึ้นบน เพื่อให้แน่ใจว่ามีเศษครีบเกิดขึ้นระหว่างการตัดโดยหงายขึ้น ช่วยป้องกันเศษเสี้ยนไม่ให้เป็นรอยบนสายพานลำเลียงได้อย่างมีประสิทธิภาพ และปกป้องสายพานลำเลียงของเครื่องจักรแบบวนรอบตามความยาวตัด โดยเฉพาะอย่างยิ่ง ช่องว่างแรงเฉือนด้านบนและด้านล่างถูกปรับผ่านเซอร์โวมอเตอร์ AC 0.75KW และมีฟังก์ชันหน่วยความจำช่องว่าง ทำให้สามารถเก็บพารามิเตอร์ช่องว่างสำหรับโลหะแผ่นต่างๆ ไว้ในระบบเพื่อการประมวลผลแผ่นโลหะที่คล้ายกันในภายหลังโดยไม่ต้องทำการปรับเปลี่ยนซ้ำๆ

3) การทำงานอัตโนมัติเต็มรูปแบบ

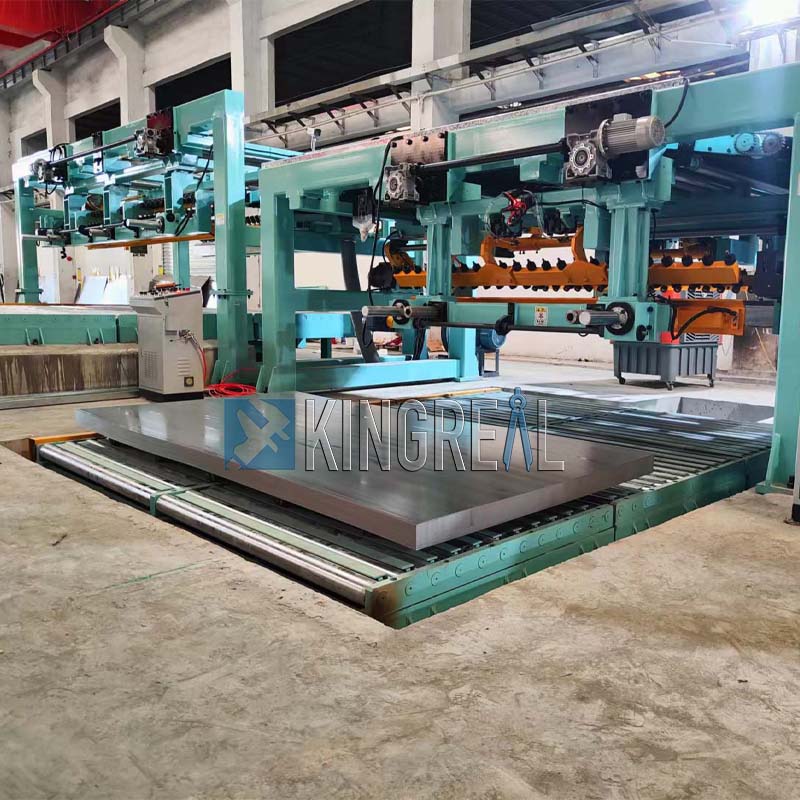

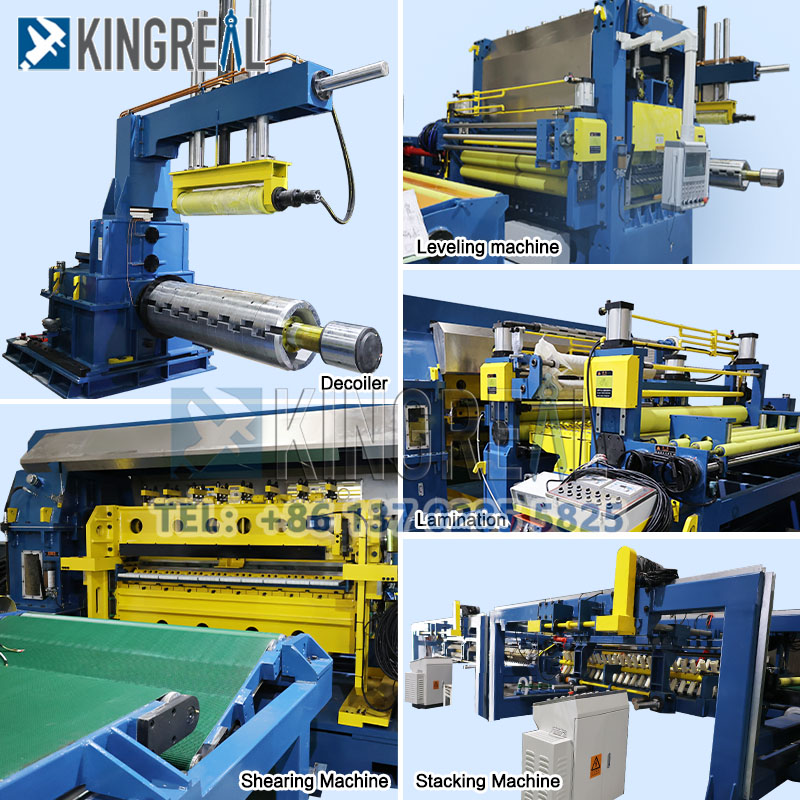

เส้นตัดตามความยาวแบบวนซ้ำผสมผสานการคลายคอยล์ การปรับระดับ การตั้งค่าความยาว NC การตัดด้วยความเร็วสูงแบบไฮดรอลิก และกลไกการรวบรวมวัสดุ เสริมด้วยอุปกรณ์การลำเลียงวัสดุ การบัฟเฟอร์ การนำทาง การขนย้าย และการขนถ่าย ทำให้เกิดสายการผลิตอัตโนมัติที่สมบูรณ์ ไม่จำเป็นต้องมีการแทรกแซงด้วยตนเองในการเชื่อมต่อระหว่างกระบวนการ ทำให้ได้การทำงานอัตโนมัติเต็มรูปแบบอย่างแท้จริง เครื่องตัดตามความยาวแบบวนซ้ำใช้การควบคุมจากส่วนกลางของ PLC และติดตั้งระบบควบคุมไฟฟ้าของแบรนด์ที่มีชื่อเสียง เช่น Yaskawa เพื่อให้มั่นใจว่าการทำงานมีเสถียรภาพและเชื่อถือได้ โดยสามารถดำเนินการกระบวนการทั้งหมดให้เสร็จสิ้นได้โดยอัตโนมัติ ตั้งแต่การคลายเกลียววัตถุดิบและการปรับระดับ ไปจนถึงการตั้งค่าความยาว การตัด และการรวบรวมวัสดุตามความต้องการในการผลิต

เส้นตัดตามความยาวที่ปรับแต่งเพิ่มเติม

เส้นตัดตามความยาวพร้อมเครื่องปรับระดับคู่	เส้นตัดตามความยาวพร้อมกับรถยกซ้อนคู่	เส้นตัดตามความยาวพร้อมอุปกรณ์เคลือบ

KINGREAL STEEL SLITTER นำเสนอโซลูชั่นการผลิตในสายการผลิตแบบตัดตามความยาวอย่างครอบคลุมให้แก่ลูกค้าในอินเดีย อินโดนีเซีย รัสเซีย บราซิล และประเทศอื่นๆ สำหรับใบเสนอราคา โปรดติดต่อ KINGREAL STEEL SLITTER!
