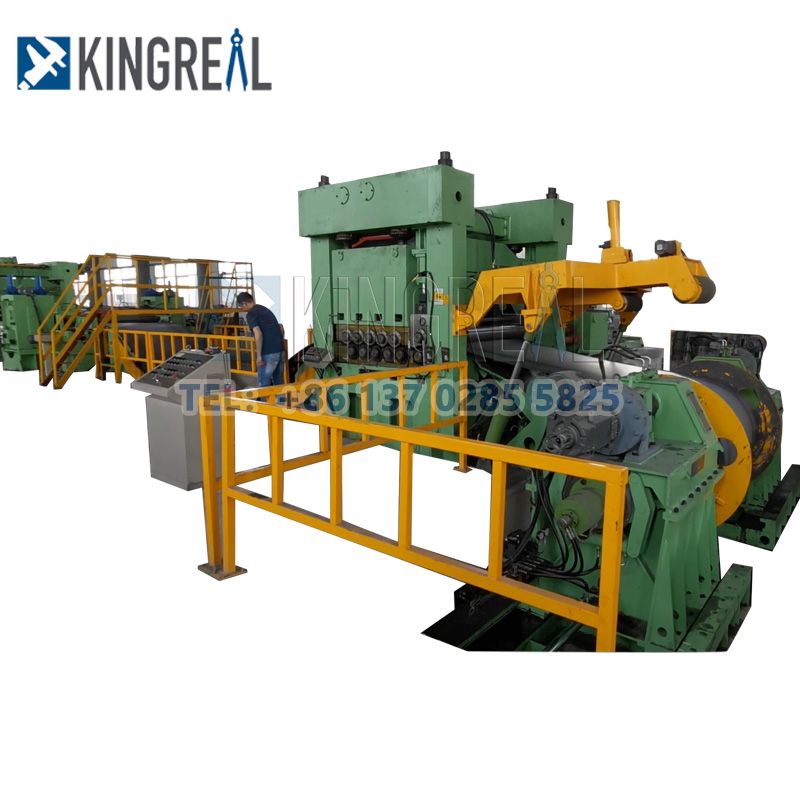

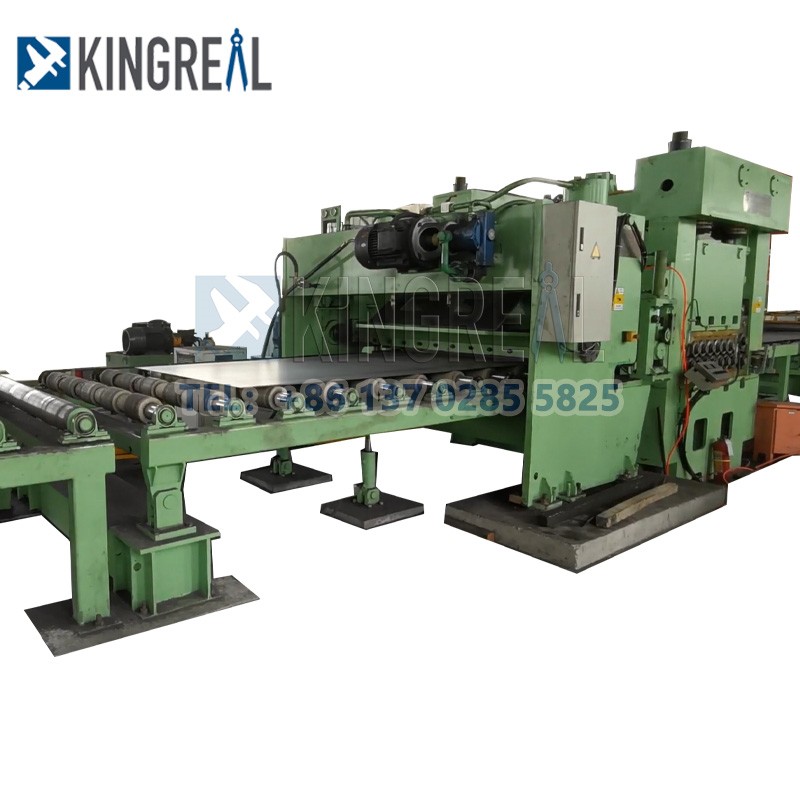

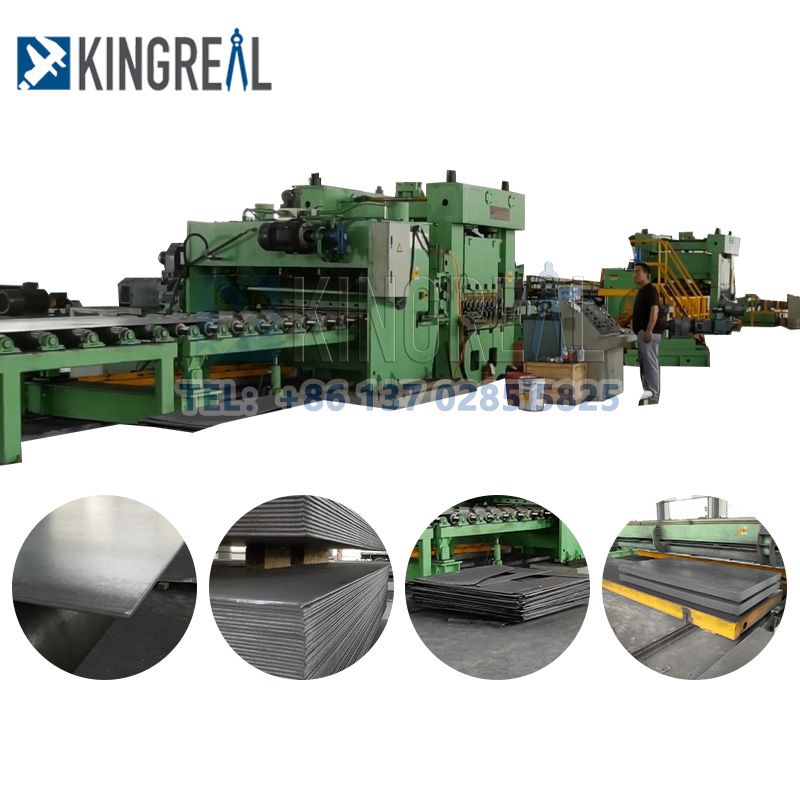

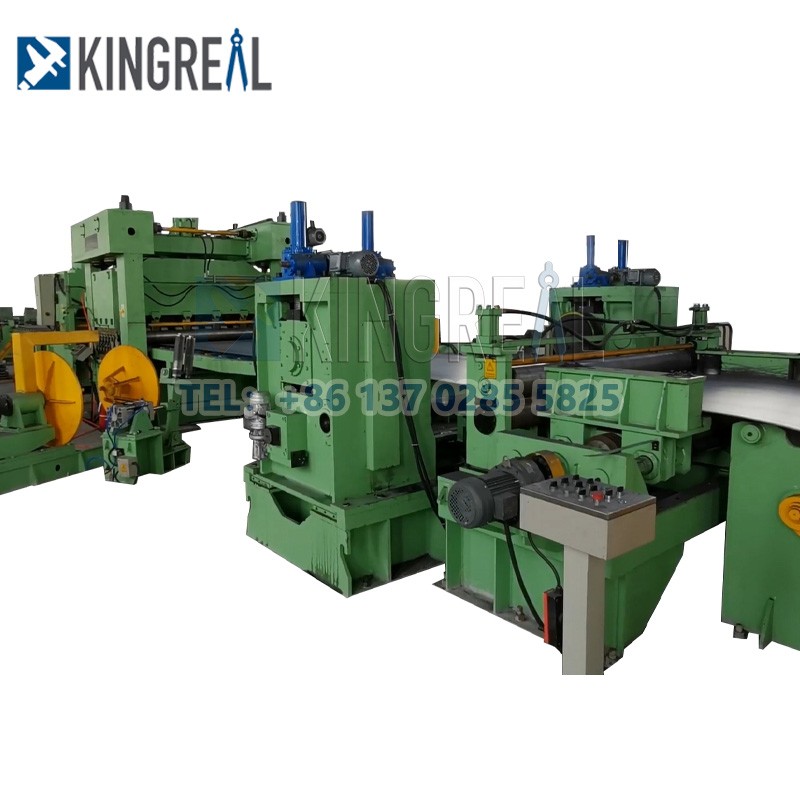

KINGREAL ได้ออกแบบเส้นตัดความยาว HR 12-16MM โดยเฉพาะสำหรับความหนาของแผ่นโลหะสูงถึง 12-16MM ซึ่งต้องใช้อุปกรณ์ decoiler การปรับระดับและการตัดในระดับสูง หากคุณสนใจโปรดติดต่อเรา
KINGREAL Plate Shearing Lines ได้รับการออกแบบเป็นพิเศษสำหรับการคลาย ปรับระดับ ตัด และซ้อนขดลวดโลหะที่มีความหนาสูงสุด 10-16 มม. วัสดุที่ใช้ได้แก่ อะลูมิเนียม เหล็กชุบสังกะสี และเหล็กแผ่นรีดร้อน
สำหรับการแปรรูปขดลวดโลหะแผ่นหนา สายการผลิตแบบตัดตามความยาว KINGREAL ได้รับการออกแบบและผลิตด้วยการหล่อแบบพิเศษในการออกแบบส่วนประกอบและอุปกรณ์ ซึ่งปรับให้เข้ากับกระบวนการตัดของขดลวดที่มีความหนาสูง ไม่ว่าจะเป็นเส้นตัดตามความยาวที่มีความหนาสูงหรือเส้นตัดตามความยาวพื้นฐาน KINGREAL สามารถให้บริการการออกแบบระดับมืออาชีพ การผลิตคุณภาพสูง และบริการหลังการขาย และได้มีโครงการที่ประสบความสำเร็จในซาอุดีอาระเบีย รัสเซีย และ สหรัฐอาหรับเอมิเรตส์.
รถเข็นสำหรับโหลดคอยล์ - เครื่อง Decoiler ไฮดรอลิก - ลูกกลิ้งฟีด - เครื่องหนีบผม - สะพานห่วง - อุปกรณ์นำทางด้านข้าง - เครื่องยืดเซอร์โว - เครื่องตัดแบบบิน - ตารางการเปลี่ยน - สแต็คอัตโนมัติ
ชื่อ |
รายละเอียด |
วัตถุดิบ |
Q235 ทรัพยากรบุคคล |
ความหนาของแผ่น |
5.0~16.0มม |
ความกว้างของแผ่น |
900~2000มม |
ความกว้างสุทธิของอินพุตเครื่อง |
2000มม |
เส้นผ่านศูนย์กลางภายนอกของคอยล์ |
Φ1,000~Φ2200มม |
เส้นผ่านศูนย์กลางภายในของคอยล์ |
Φ550~Φ760มม |
น้ำหนักคอยล์สูงสุด |
30T |
ความยาวซ้อน |
1,000~12000มม |
ความเร็วในการทำงาน |
0~25ม./นาที |
กำลังทั้งหมด |
~500กิโลวัตต์ |
เลขที่ |
ชื่อส่วนประกอบ |
รายละเอียด |
1 |
เครื่องปรับระดับล่วงหน้าที่มีความแม่นยำสูง |
ใช้การปรับระดับห้าลูกกลิ้งและการหนีบและการป้อนสองลูกกลิ้ง กระบอกไฮดรอลิกจะขับเคลื่อนลูกกลิ้งด้านบนเมื่อปรับและกดลงเพื่อป้อน และกำลังไฟฟ้าจะปรับและกดลงเพื่อปรับระดับ มอเตอร์ขับเคลื่อนลูกกลิ้งบนและล่างผ่านตัวลดและกล่องจ่ายผ่านเพลาเชื่อมต่อสากล |
2 |
เครื่องตัดตามความยาว
|
ก. รุ่น: เบรกไฮดรอลิก b.จังหวะต่อนาที: 8 ~ 12 ครั้ง c. วัสดุใบมีด: Cr12Mov d. มอเตอร์ไฟฟ้า: 55KW |
3 |
8.อุปกรณ์ปรับขนาด |
ป้องกันไม่ให้แผ่นหลุดออกจากรูปร่างขณะใช้งานและควบคุมการเข้าสู่เครื่องปรับระดับหลัก ฐานเครื่องจักร ลูกกลิ้งนำทาง ลูกกลิ้งจำกัด รางเลื่อนเบาะนั่ง และอุปกรณ์ปรับแต่งประกอบขึ้นเป็นชุดประกอบนี้ เพื่อรองรับความกว้างของแผ่นที่แตกต่างกัน ลูกกลิ้งนำทางแนวตั้งจะถูกวางตำแหน่งไว้ที่ทั้งสองด้านของทิศทางความกว้างของแผ่น เฟรมลูกกลิ้งนำทางถูกยึดเข้ากับสไลด์ที่สอดคล้องกัน ซึ่งจะเลื่อนสไลด์บนคอลัมน์นำทางไปในทิศทางของความกว้างของแผ่นผ่านมอเตอร์ผ่านการจ่ายน็อตของเหล็กลวด |
√ ประสบการณ์โครงการที่กว้างขวาง
√ การออกแบบทางเทคนิคระดับมืออาชีพ
√ กระบวนการผลิตตามเวลาคุณภาพสูง
√ บริการหลังการขายทั่วโลก
