เพื่อให้เกิดประโยชน์สูงสุดแก่ลูกค้า ในปี 2023 เครื่องตัดสายการผลิตดีไซน์ใหม่ได้ออกแบบสายการผลิตโลหะแบบตัดตามความยาวใหม่ ซึ่งสามารถตัดการบินด้วยความเร็วสูงแบบอัตโนมัติเต็มรูปแบบและการเรียงซ้อนอัตโนมัติ
วิดีโอเกี่ยวกับเครื่องตัดสายการออกแบบใหม่ความยาวปี 2023:
เครื่องตัดสายยาวคืออะไร?
สำหรับใช้ในการแปรรูปโลหะเพิ่มเติม เครื่องตัดโลหะตามความยาว KINGREAL ได้รับการออกแบบมาเพื่อตัดขดลวดโลหะที่มีความหนาต่างๆ ให้เป็นแผ่นที่มีความกว้างเฉพาะ
เพื่อให้มั่นใจว่าสายการผลิตทำงานได้อย่างมีประสิทธิภาพ สายการผลิตแบบตัดตามความยาวมักประกอบด้วยเครื่องมือการผลิตที่หลากหลาย โลหะที่มีความหนาเท่ากับ4-10 มมหรือหนากว่านั้นมักถูกแปรรูปโดยใช้เส้นตัดโลหะตามความยาว
การออกแบบใหม่ของเราคืออะไร?

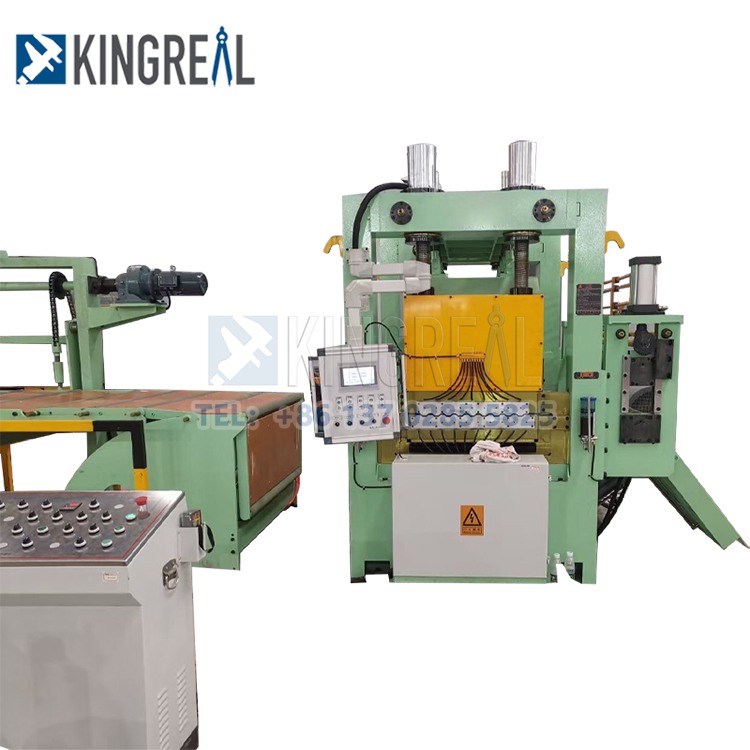

เพื่อเพิ่มความเร็วในการผลิตของสายการผลิต KINGREAL ได้ออกแบบและเพิ่มประสิทธิภาพเครื่องตัดแบบฟลายอิ้งเฉือน ซึ่งสามารถตัดได้อย่างแม่นยำอย่างต่อเนื่องและเพิ่มความเร็วจาก20 ม./นาที ถึง 80 ม./นาที.
การตัดเฉือนเร็วมีข้อกำหนดเฉพาะด้านในด้านคุณภาพและการออกแบบชิ้นส่วน ทั้งเพื่อรับประกันคุณภาพของผลิตภัณฑ์และเพื่อเพิ่มความเร็วในการผลิต
ส่วนสุดท้ายของกลุ่มผลิตภัณฑ์ CTL สามารถเลือกติดตั้งอุปกรณ์ซ้อนอัตโนมัติ ซึ่งช่วยให้สามารถซ้อนแผ่นอัตโนมัติได้ ลดต้นทุนแรงงานและปรับปรุงประสิทธิภาพการผลิต
จอแสดงผล HMI เป็นระบบควบคุมอิเล็กทรอนิกส์ร่วมกับ Mitsubishi, Yaskawa, Siemens, Baumiller, Delta, Schneider และแบรนด์ชั้นนำอื่นๆ

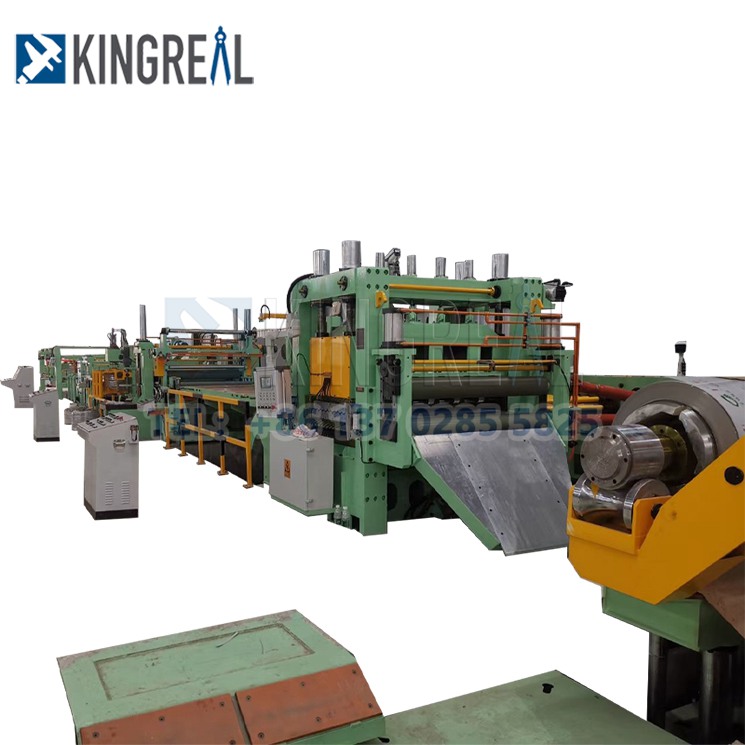

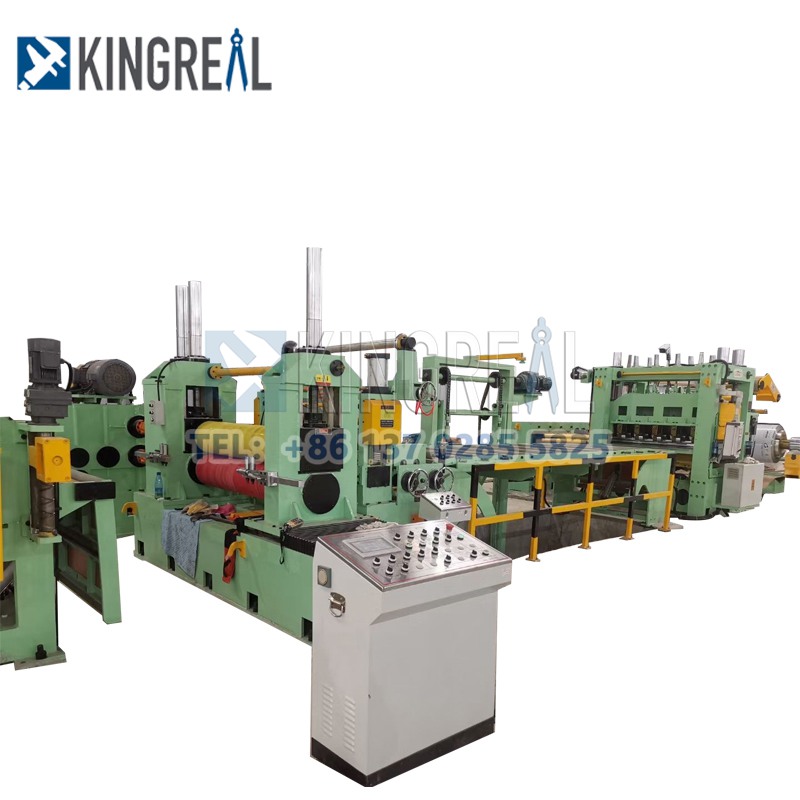

กระบวนการทำงานของเครื่องตัดสายยาว:
เครื่องถอดรหัสไฮดรอลิก → ลูกกลิ้งฟีดหยิก → เครื่องหนีบผมที่มีความแม่นยำสูง → เครื่องตัดแบบฟลาย → โต๊ะขนถ่าย / โต๊ะวางซ้อนอัตโนมัติ
องค์ประกอบหลักของเส้นตัดตามความยาว
ความจุสูงสุดของคานยื่นไฮดรอลิก KINGREAL สำหรับการคลายคอยล์และคอยล์รองรับคือ 15 ตัน
ตัวคลายคอยล์สามารถยืดหดได้และเหมาะสำหรับเส้นผ่านศูนย์กลางภายในคอยล์ด้วยกระบอกไฮดรอลิก มีแขนยื่นติดอยู่
สำหรับการป้อนด้วยความเร็วสูงและการควบคุมความยาวที่แน่นอน เครื่องปรับระดับ KINGREAL จะถูกขับเคลื่อนด้วยเซอร์โวมอเตอร์ การควบคุมแบบตั้งโปรแกรมได้ใช้เพื่อควบคุมคอนโซลควบคุม
ระบบขับเคลื่อน: สายพานลำเลียงแบบซิงโครไนซ์กับลูกกลิ้งป้อน, เซอร์โวมอเตอร์ 15KW, ไดรฟ์ลดความแม่นยำ
ส่วนประกอบของระบบนิวแมติกส์ประกอบด้วยแหล่งก๊าซ (ซึ่งผู้เรียกร้องเป็นผู้จ่าย) ชิ้นส่วนแปรรูปแหล่งก๊าซ ซาเลนนอยด์ ท่อและกระบอกสูบที่เกี่ยวข้อง เป็นต้น
วัสดุคุณภาพสูงถูกนำมาใช้เพื่อสร้างซาเลนนอยด์และส่วนประกอบอื่นๆ
ข้อมูลจำเพาะทางเทคนิค: ความจุแหล่งจ่ายอากาศ: 1 ลบ.ม./นาที ช่วงแรงดัน: 0.4–0.6Mpa
ข้อมูลทางเทคนิคของเครื่องตัดตามความยาว
|
ประเภทเครื่อง |
ตัดเป็นเส้นยาว |
|
วัสดุคอยล์ |
ขดลวดโลหะ (อื่นๆสามารถปรับแต่งได้ |
|
ความหนาของคอยล์ |
0.5-10มม |
|
ความกว้างของคอยล์ |
600-2000มม |
|
เส้นผ่านศูนย์กลางภายในคอยล์ |
500/610 มม |
|
เส้นผ่านศูนย์กลางภายนอกคอยล์ |
≤2000 มม |
|
ความเร็วในการตัด |
10-70ม./นาที |
|
ตัดตามความยาวได้อย่างแม่นยำ |
±1.5 มม |
|
ตัดเป็นช่วงความยาว |
500~4000มม |
|
ความเรียบของการปรับระดับแผ่น |
≤±1.5มม./ตร.ม |
ใช้การตัดโลหะเป็นเส้นยาวให้เกิดประโยชน์
- คอยล์ต้องอยู่ในตำแหน่งที่ถูกต้องเพื่อรักษาสมดุลน้ำหนัก ก่อนที่จะรีเซ็ตได้ รถเข็นคอยล์จะต้องยึดและขันคอยล์เข้ากับเดคอยล์เลอร์ก่อน
- หากต้องการหยุดไม่ให้หัวคอยล์เปิดออก ให้กดหัวคอยล์ด้วยลูกกลิ้งดึงก่อนที่จะเปิดชุดคอยล์
- ผู้ปฏิบัติงานจะต้องไม่ยืนบนคอยล์ในขณะที่เครื่องกำลังทำงาน
